Функции регулятора
3.3.2 Функция SP.FU
Посредством этой функции можно задавать наклон (Rampe) характеристики задающего
воздействия, а сами задающие (входные) параметры переключать через двоичный вход.
Наклон характеристики задающего воздействия представляет здесь постоянную скорость
изменения задающего (входного) параметра.
Если задающий параметр изменяется, то регулятор отслеживает это изменение с некоторой
задержкой, чтобы избежать колебаний в контуре регулирования. Время действия этой
функции устанавливается параметром TSRW.
TSRW связан со всем заданным диапазоном –
WINT,
WINT.
EB 6493-1 RU
Если
задающий
параметр изменяется от
значения W1 на новое
значение W2, то
фактическое
время
действия
функции
составляет t1, как это
указано на рис.4.
Вы можете запустить
функцию
установки
наклона характеристики
управления
через
двоичный вход и при
этом выбирать между
двумя
стартовыми
значениями
(текущее
или параметр WIRA).
Таким образом, наклон
может оставаться действующим также при любом изменении управляющего параметра.
WINT Конец диапазона измер. W1
Старое значение параметра
WINT Начало диапазона измер. W2
Новое значение параметра
TSRW
Время действия функции t1
Фактическое время действия функции

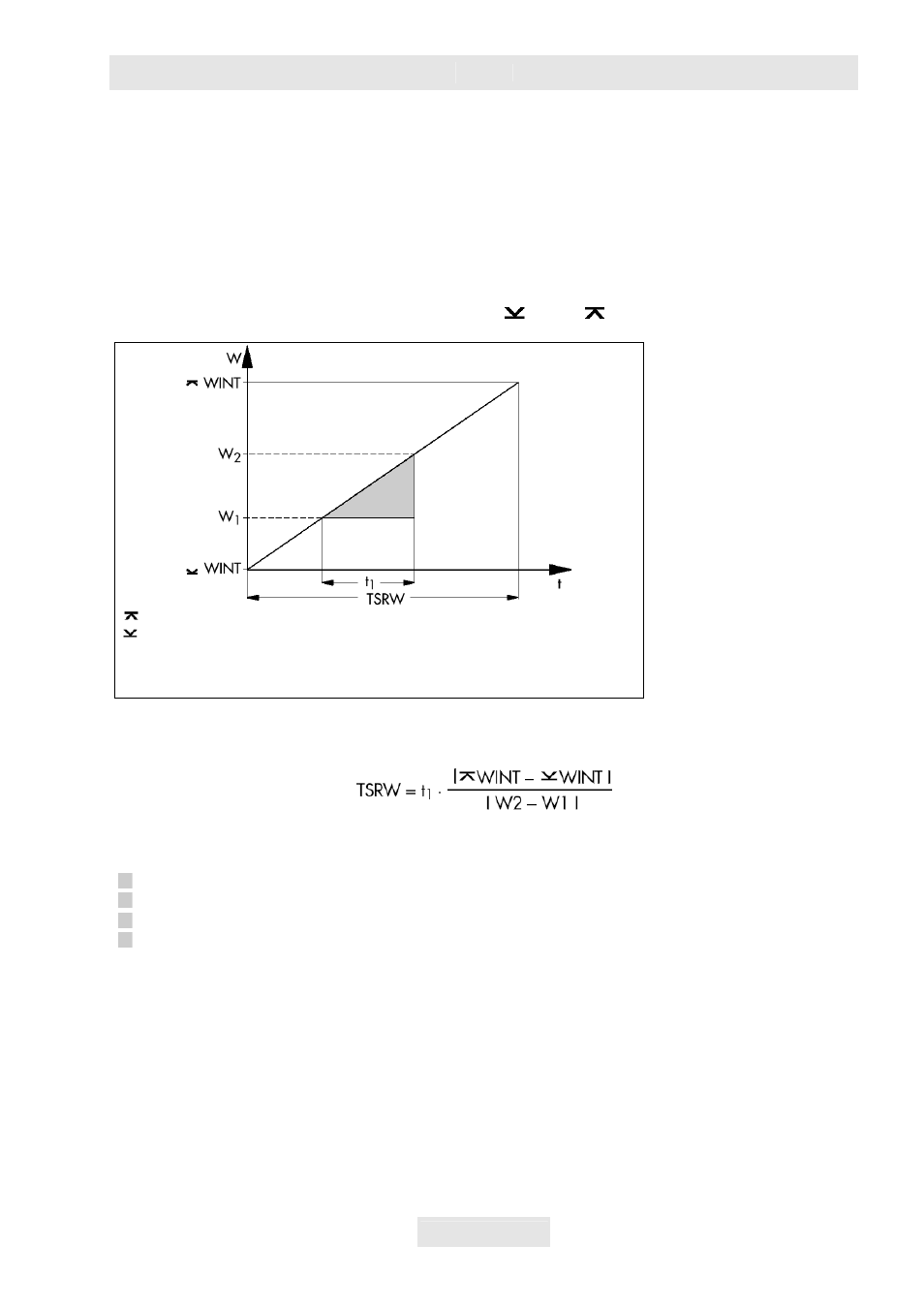

Рис. 5: Функция задержки реагирования
Выберите между:
Наклон характеристики задающего воздействия
oFF RAMP Установка наклона характеристики выключена
F01 RAMP Старт установки через двоич. вход BI1 и текущее значение
F02 RAMP Старт установки через двоич. вход BI1 и WIRA
F03 RAMP Установка включена без стартовых условий
Устанавливаемый параметр
TSRW
Время действия задержки задающего параметра в секундах
WIRA
Стартовое значение задающего параметра в абсолютном значении
