- 60 - Примеры
4.3 Следящее регулирование с функциональной обработкой
На примере регулирования температуры прямого трубопровода в зависимости от внешней
температуры, (см. рис. 21) мы поясним Вам применение функциональной обработки.
tV – температура прямого трубопровода;
tA – внешняя температура

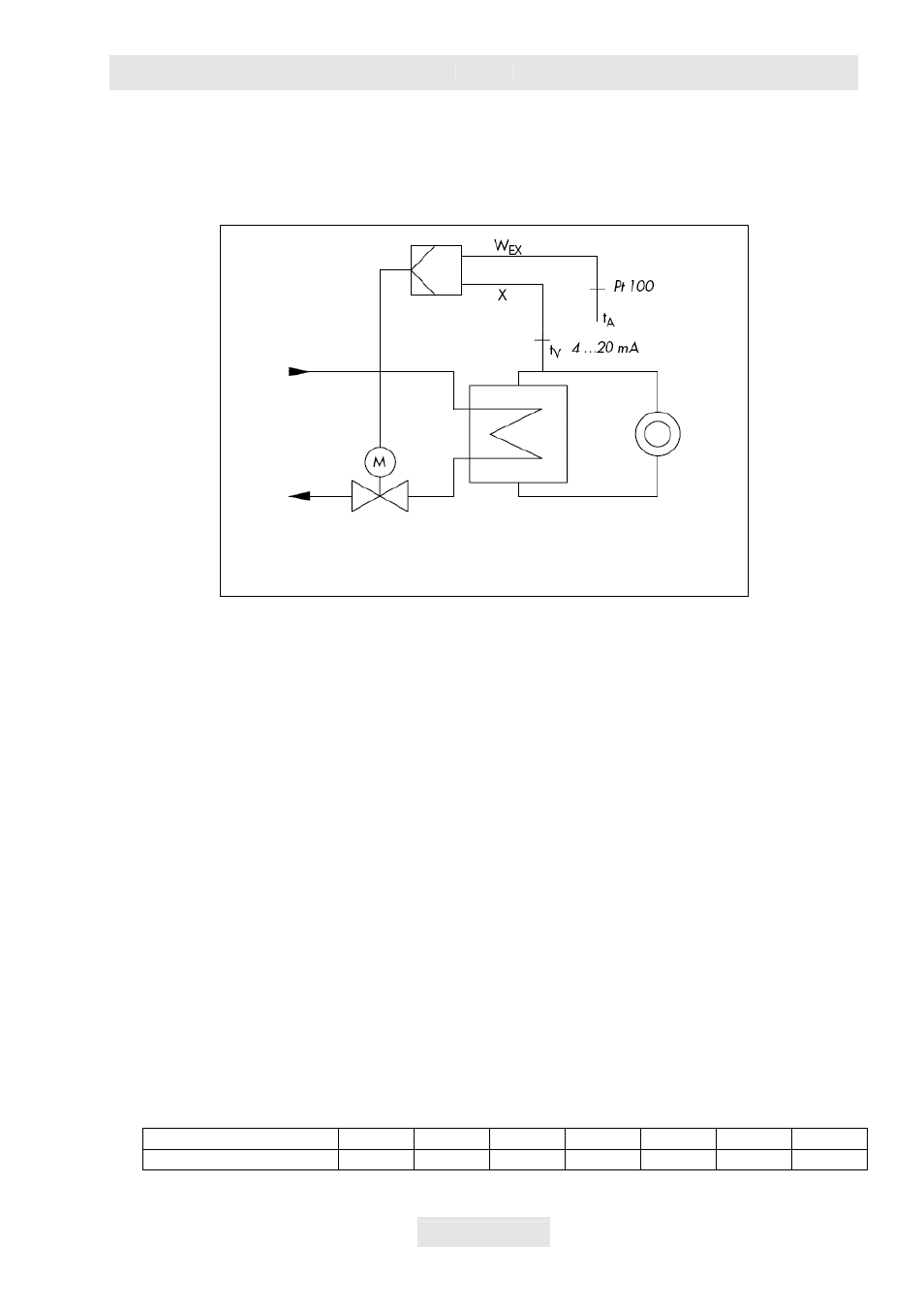

Рис. 21: Регулирование температуры с функциональной обработкой
В данном примере регулируемой величиной является температура прямого тока. Внешняя
температура измеряется датчиком Pt100, а затем посредством функциональной обработки
преобразуется в температуру прямого трубопровода. Связь между внешней температурой и
необходимой при этом температурой прямого трубопровода приведена ниже в таблице.
Эта характеристика выступает в качестве внешнего задающего воздействия. Регулирующий
клапан управляется трехпозиционным сигналом компактного регулятора TROVIS 6493-01 с
внутренней обратной связью. С учетом заданных условий Вам следует сделать следующие
изменения в настройках регулятора.
¾
Регулируемый (выходной) параметр Х – это температура прямого трубопровода, данные
о которой снимаются 2-проводным измерительным преобразователем. 2-проводный
измерительный преобразователь Вы можете подключить в регуляторе 6493-01 только к
входу In1. Этот вход имеет стандартную установку входных сигналов 4…20 мА, которую
не следует изменять. Однако Вам следует установить диапазон измерения для этого
входа 0…150ºC. Кроме того, следует задать условие, что регулируемый параметр Х
приложен к входу In1.
¾ Внешняя температура – это поступающий извне задающий (входной) параметр WE,
который приложен к входу In2. Этот вход уже имеет стандартную настройку для датчика
Pt100. Диапазон измерения тоже фиксирован. Однако Вам необходимо задать, что
сигнал WE приложен к входу In2. Кроме того, в стандартной установке WE не
активирован. Установите также диапазон измерения для внутреннего задающего
параметра W 0…150ºC. Затем на уровне эксплуатации Вы можете выбирать между
задающими параметрами W или WE. Если в качестве активного задающего параметра
устанавливаете WE, то неизбежно получается следящее регулирование.
¾ Связь между наружной температурой и температурой прямого трубопровода Вам
необходимо ввести в основной группе IN, функция FUNC, WE и далее на уровне
параметров.
t
A
в ºC (K1.X … K7.X) -20,0 -10,0 0,0 10,0 20,0 30,0 40,0
t
V
в ºC (K1.Y … K7.Y) 100,0 90,0 85,0 75,0 60,0 55,0 50,0
¾ Выберите в качестве выхода трехпозиционный выход с внутренней обратной связью.
EB 6493-1 RU
