Примеры
4 Примеры
В этой главе будет рассмотрено, как настроить компактный регулятор TROVIS 6493 для
задач регулирования по фиксированному параметру, следящего регулирования, а также
следящего регулирования с функциональной обработкой. Здесь предполагается, что Вы
знакомы со спецификой обслуживания компактного регулятора. В противном случае Вам
следует изучить главу 2 настоящей инструкции. Различайте при этом изменения в
исполнении регулятора ввиду отличающихся входов In2!
4.1 Регулирование по фиксированному параметру
В качестве примера регулирования по фиксированному параметру служит простая схема
регулирования, приведенная на рис. 19. Регулируемой величиной Х является температура
прямого трубопровода, величина которой измеряется Pt100-датчиком и поступает на вход
IN2 и контролируется по фиксированному значению. Компактный регулятор TROVIS 6493-01
вырабатывает для этого постоянный сигнал в пределах 4 … 20 мА в качестве управляющего
воздействия Y.

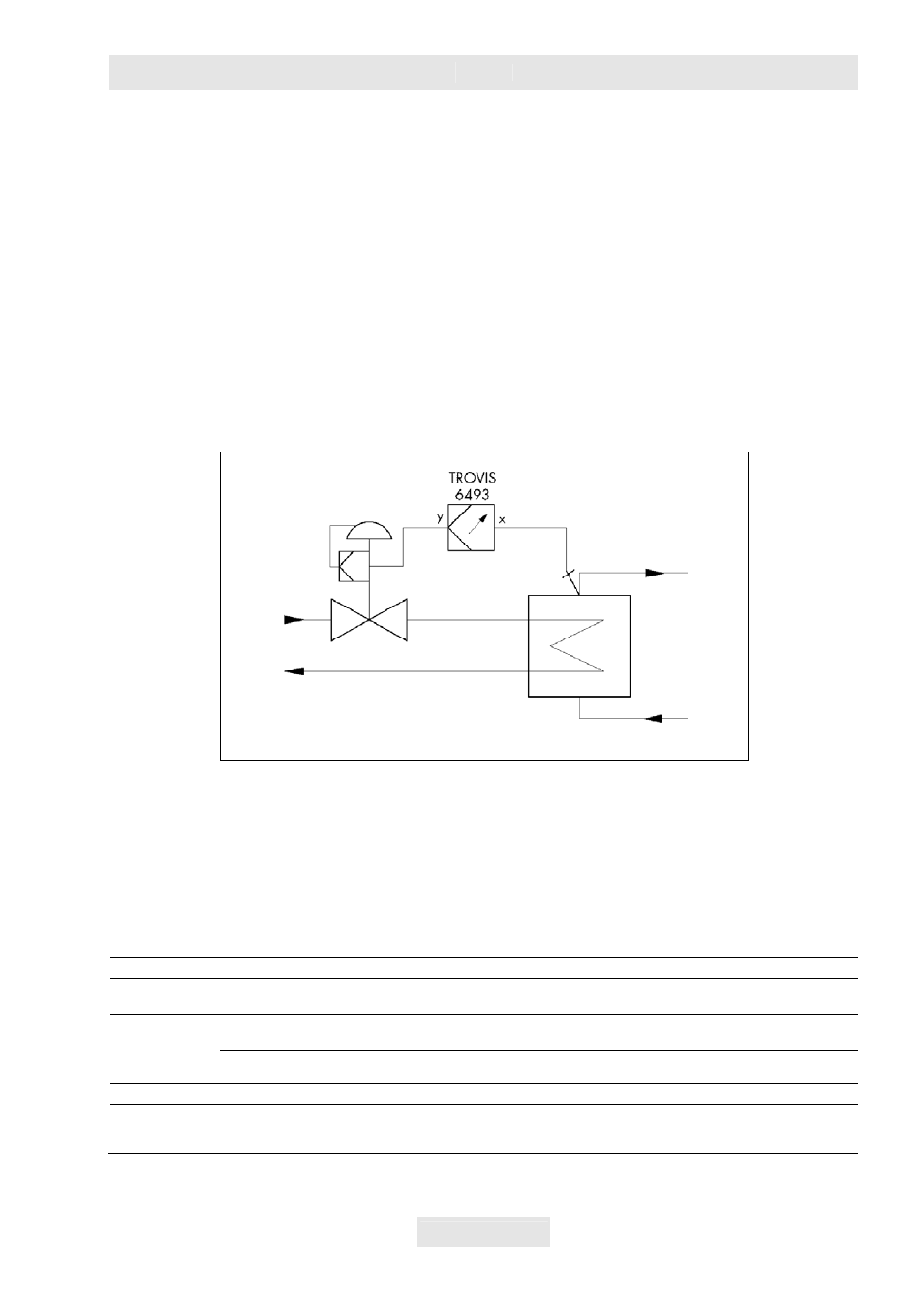

Рис.19: Простой регулятор температуры
В этом примере Вам необходимо только предварительно установить задающий (входной) и
регулируемый (выходной) параметры.
Задающий (входной) параметр Вы устанавливаете непосредственно на уровне
эксплуатации посредством кнопок курсора.
Регулируемый (выходной) параметр Вам необходимо задать на уровне обслуживания, в
основной группе CNYR. Все остальные установки уже стандартно заложены в компактном
регуляторе.
Следующая таблица показывает необходимые установки регулятора.
Уровень обслуживания
Основная
группа
Функция
-CO-
Установка
Параметр
-PA-
Значение Примечание
CNTR -CO-
C.PID
PI (
заводская
установка
)
KP
TN
0,8
16
задать регулируемый
параметр
-CO-
DIRE
dir.d
возможно изменение
направления действия
Уровень эксплуатации
Кнопкой выбора вывести на дисплей W,
кнопками курсора установить новое значение
зафиксировать новое
значение задающего
параметра
