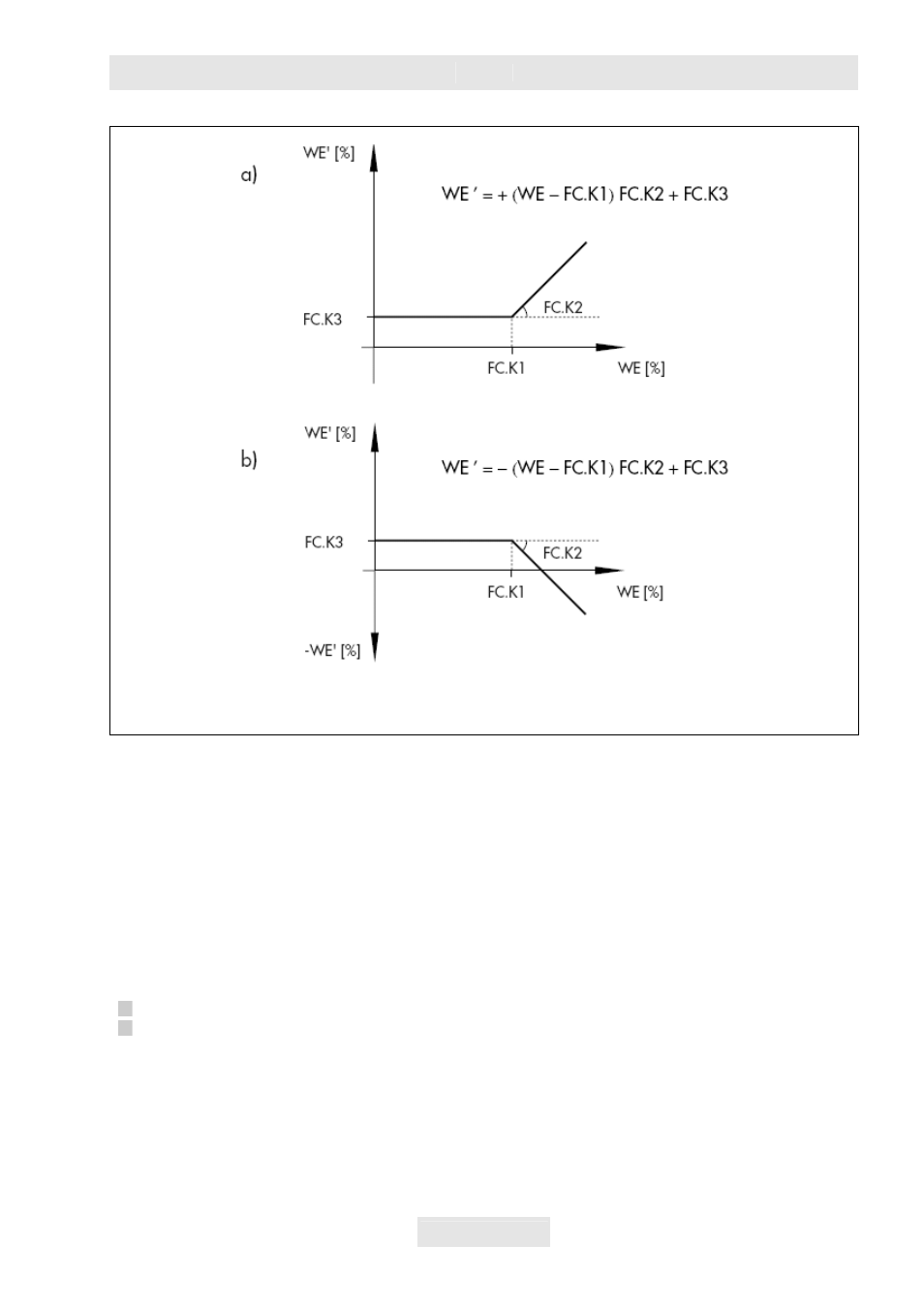

Рис. 8. Подключение возмущающего воздействия
с положительным (a) и отрицательным (b) знаком
3.4.8 AC.VA – Повышение и понижение текущего значения
Посредством этой функции Вы можете устанавливать понижение или повышение текущего
значения. Как только будет активирован двоичный вход, входной сигнал Х будет суммарно
связан с параметром AV.K1. Для регулирования будет использоваться новое текущее
значение. Оно будет также отображаться на верхней строке цифрового дисплея,
индицирующего регулируемый (выходной) параметр. Как только двоичный вход будет
деактивирован, снова для регулирования будет использоваться входной сигнал «Х».
Параметр AV.K1 задается на уровне параметрирования в процентах, в диапазоне от –110%
до 110%. Например, при вводе AV.K1 = 30% мгновенное значение «Х» повышается с 50 до
80%.
Посредством этой функции можно выбирать между:
oFF IN.DE
Повышение, понижение текущего значения не задействовано
bi1 IN.DE
Задействовано повышение, понижение текущего значения через двоичный
вход BI1
Устанавливаемый параметр
AV.K1
Константа (постоянная величина) в %
Примечание. К двоичному входу могут быть привязаны многие функции.
