УСТАНОВКА ПОДВЕСНОГО ДВИГАТЕЛЯ
rus
91

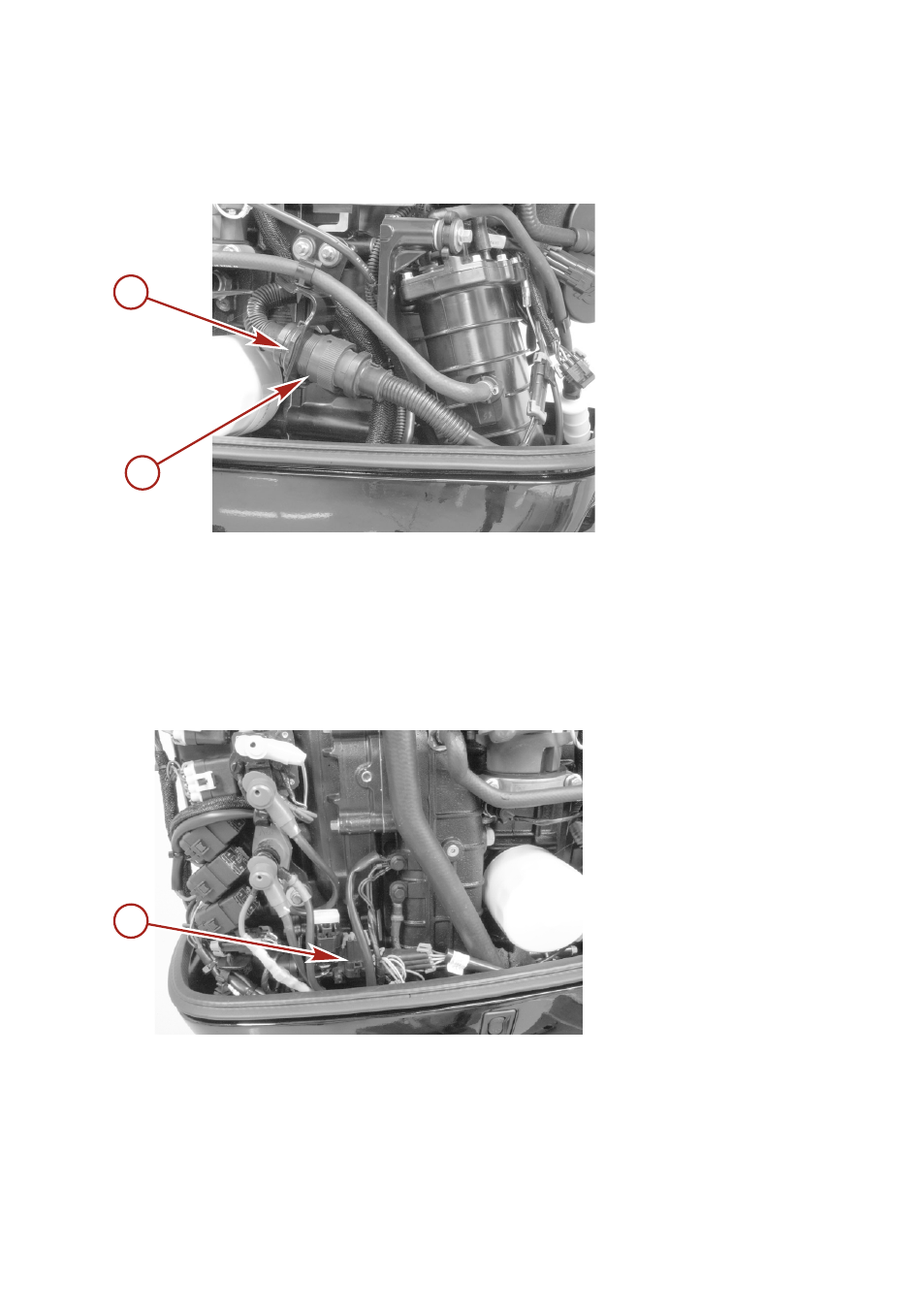

ЖГУТ ПРОВОДОВ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
Пропустите 14-контактную электропроводку дистанционного управления лодки через переднее
резиновое уплотнение. Присоедините проводку дистанционного управления к 14-контактному разъему
на проводке двигателя.
a -
14-контактный разъем
b -
14-контактная электропроводка дистанционного управления лодки
СОЕДИНЕНИЕ ЭЛЕКТРОПРОВОДКИ SMARTCRAFT
Если датчики SmartCraft используются для данного подвесного двигателя, пропустите жгут проводки
SmartCraft через переднее резиновое уплотнение и присоедините его к соединителю электропроводки
SmartCraft на двигателе.
a -
Соединение электропроводки SmartCraft
a
b
20791
a
20895
