УСТАНОВКА ПОДВЕСНОГО ДВИГАТЕЛЯ
92
rus

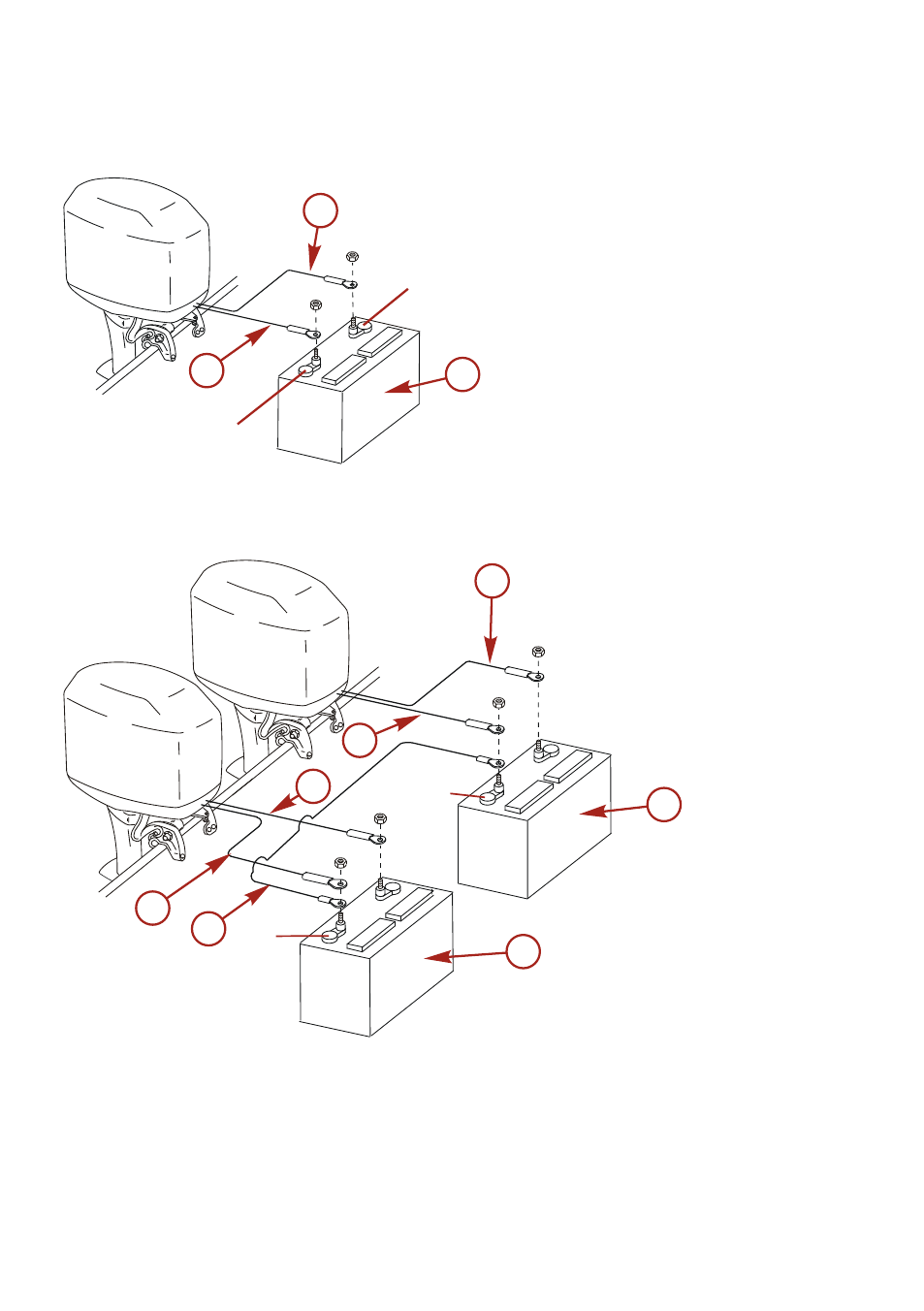

РАЗЪЕМЫ КАБЕЛЯ АККУМУЛЯТОРНОЙ БАТАРЕИ
Одинарный подвесной двигатель
a -
Красная втулка - положительная
клемма (+)
b -
Черная втулка - отрицательная
клемма (-)
c -
Пусковая аккумуляторная бата‐
рея
Сдвоенный подвесной двигатель
Присоедините общий кабель заземления (калибр провода - такой же, как у кабелей аккумуляторной
батареи двигателя) между отрицательными клеммами (-) на пусковых батареях.
a -
Красная втулка - положительная клемма (+)
b -
Черная втулка - отрицательная клемма (-)
c -
Кабель заземления
d -
Пусковая аккумуляторная батарея
(+)
(-)
b
a
c
15496
(-)
(-)
a
a
b
b
c
d
d
15497
