УСТАНОВКА ПОДВЕСНОГО ДВИГАТЕЛЯ
90
rus
1.

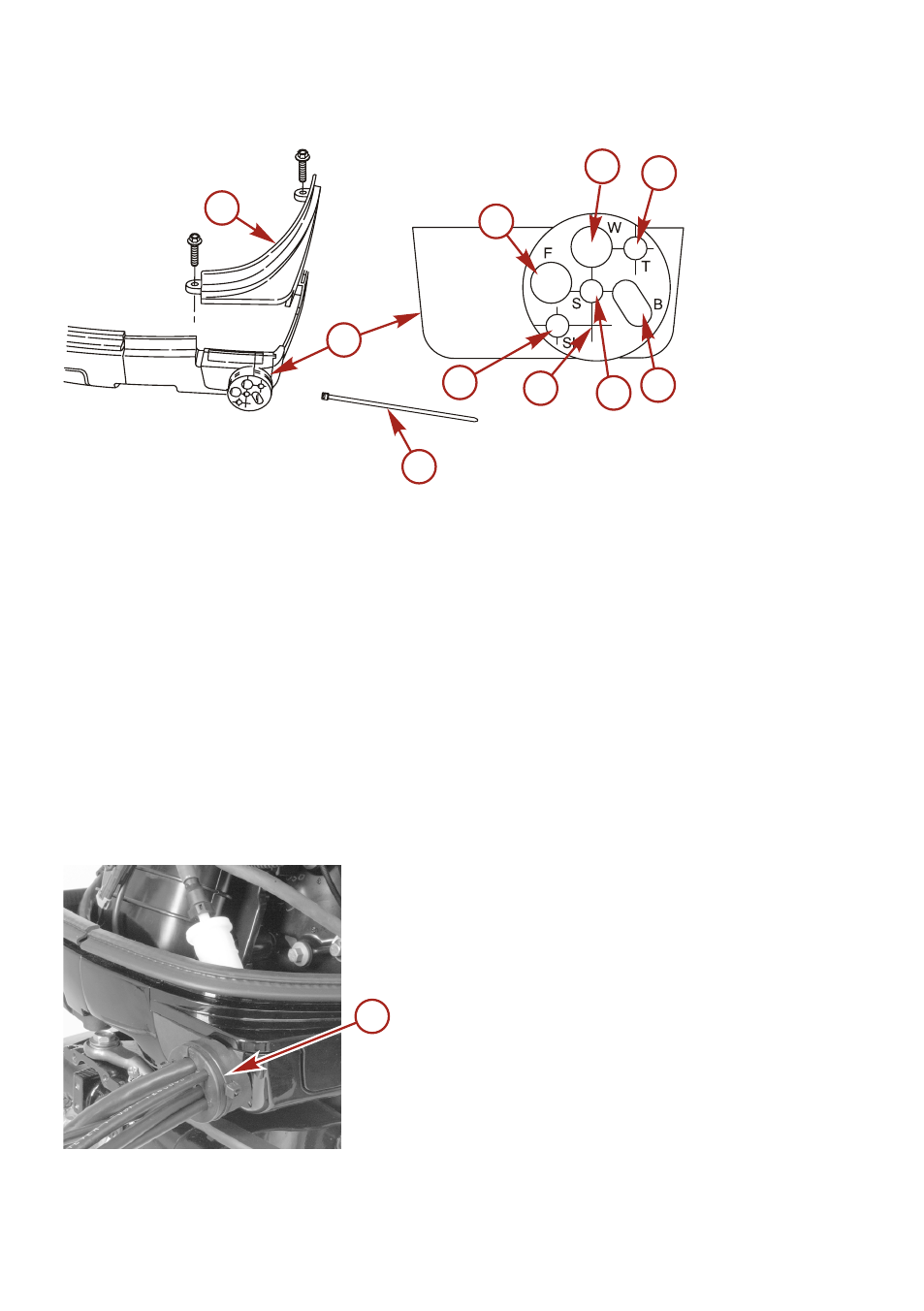

Вытяните уплотнение кожуха. Снимите крышку смотрового люка с нижнего кожуха.
a -
Крышка смотрового люка
b -
Переднее уплотнительное кольцо
c -
Отверстие топливного шланга
d -
Отверстие жгута проводов дистанционного управления
e -
Отверстие троса дроссельной заслонки
f -
Отверстие кабеля батареи
g -
Отверстие трубки спидометра
h -
Отверстие электропроводки SmartCraft или дополнительной электропроводки
i -
Отверстие троса переключения передач
j -
Кабельный бандаж
2.
Прокладывайте шланги, проводку и тросы через соответствующие отверстия в переднем
резиновом уплотнении (как показано).
3.
Установите на место крышку смотрового люка и закрепите ее двумя болтами. Снова прикрепите
уплотнение кожуха.
4.
Оберните кабельный бандаж вокруг наружного диаметра (Н.Д.) переднего резинового уплотнения.
a -
Кабельный бандаж
a
b
f
c
d
e
g
20792
h
i
j
a
20794
