УСТАНОВКА ПОДВЕСНОГО ДВИГАТЕЛЯ
84
rus
!
ПРЕДУПРЕЖДЕНИЕ
Отсоединение штока тяги может привести к тому, что катер внезапно совершит полный крутой
поворот. Этот потенциально опасный маневр может привести к тому, что находящиеся на борту лодки
люди будут выброшены за борт и подвергнутся опасности получения серьезных травм или гибели.

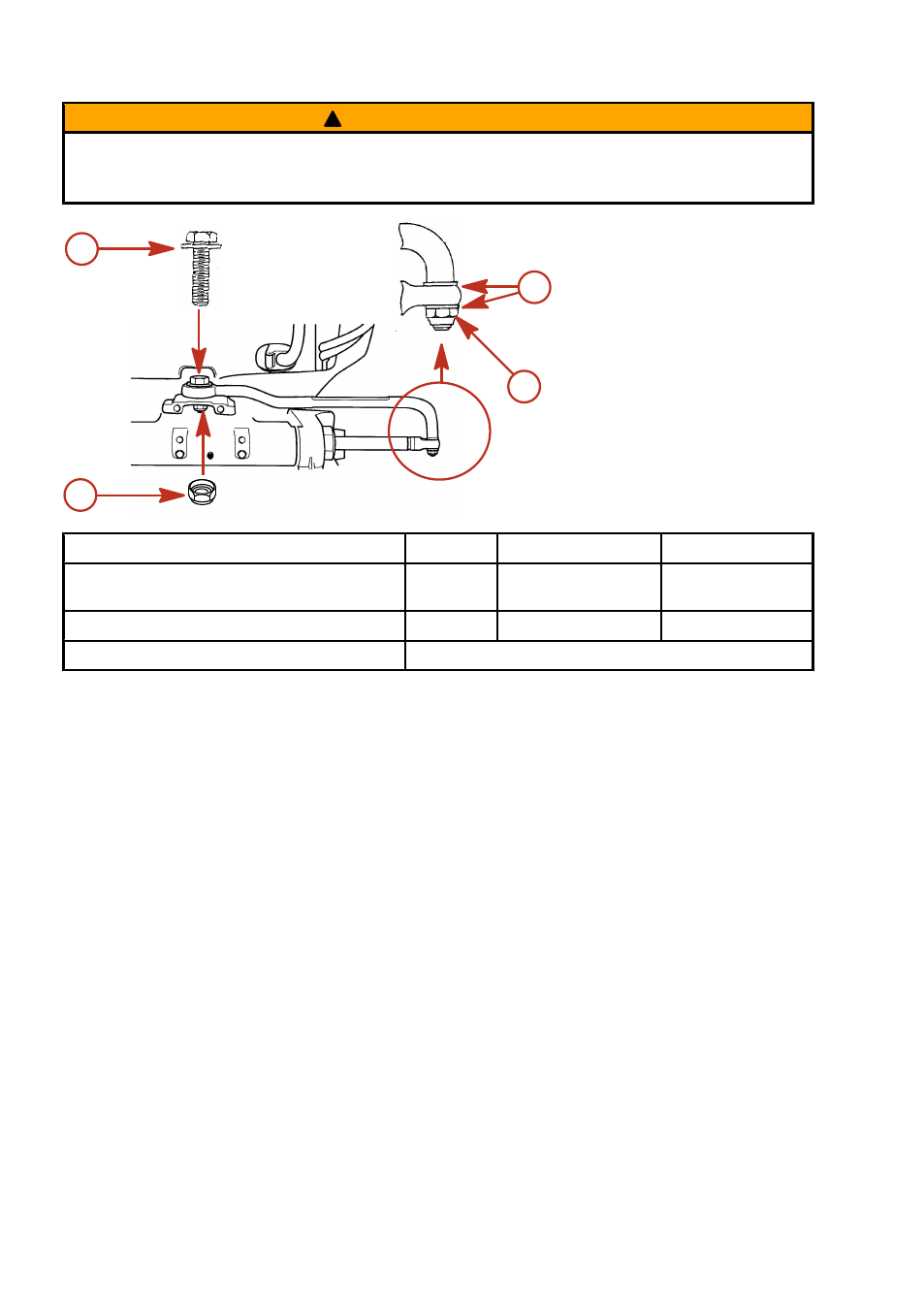

a -
Специальная шайба для
головки болта (10-856680)
b -
Плоские шайбы
c -
Стопорные гайки с нейло‐
новой вставкой
(11-826709113)
d -
Стопорные гайки с нейло‐
новой вставкой
(11-826709113)
Описание
Нм
фунто-дюйм.
фунто-фут.
Специальный болт с подголовком в виде
шайбы
27
20
Стопорная гайка с нейлоновой вставкой «d»
27
20
Стопорная гайка с нейлоновой вставкой «c»
Затяните до отказа, а затем отверните на 1/4 оборота
Соберите стержень тяги рулевого механизма с тросом рулевого механизма и двумя плоскими шайбами
и стопорной гайкой с нейлоновой вставкой. Затяните стопорную гайку до отказа, а затем отверните ее
на 1/4 оборота.
Смонтируйте стержень тяги рулевого механизма на двигателе с помощью специального болта с
подголовком в виде шайбы и стопорной гайки. Сначала прикрутите специальный болт с подголовком в
виде шайбы, затем затяните контргайку до заданного значения.
2897
a
b
c
d
