УСТАНОВКА ПОДВЕСНОГО ДВИГАТЕЛЯ
96
rus
7.

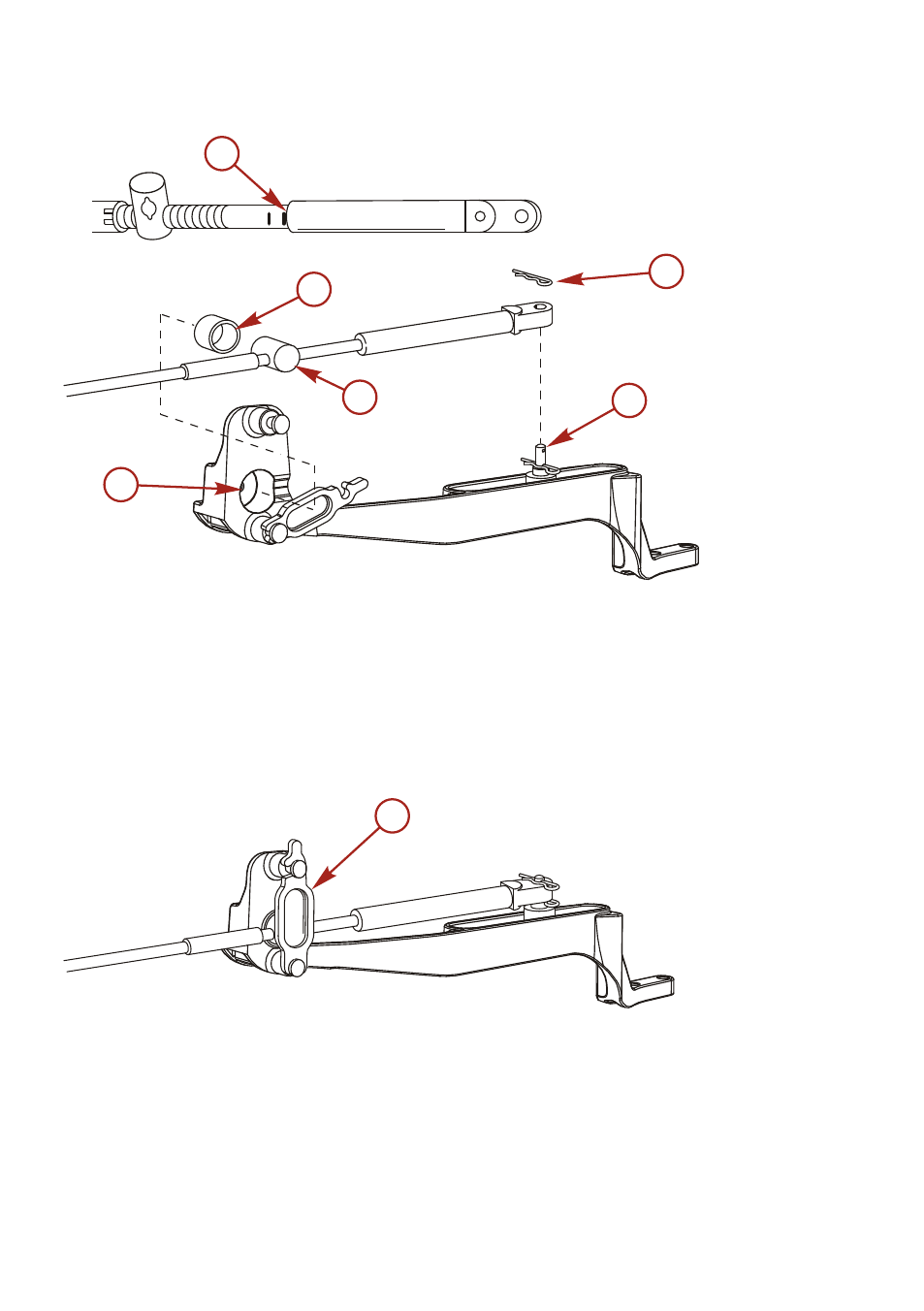

Прикрепите трос переключения передач к анкерному пальцу с помощью шпилечного стопора.
a -
Центральная отметка
b -
Вставка камеры
c -
Тросовая камера
d -
Шпилечный стопор
e -
Анкерный штифт
f -
Держатель камеры
8.
Зафиксируйте камеру на месте с помощью кабельного зажима.
a -
Кабельный зажим
9.
Проверьте установку троса переключения передач следующим образом:
a. Переключите дистанционное управление на переднюю передачу. Вал гребного винта должен
быть заблокирован на передаче. Если это не так, подвиньте камеру ближе к концу троса.
b. Переключите дистанционное управление в нейтральное положение. Вал гребного винта
должен свободно поворачиваться без сопротивления. Если это не так, отодвиньте камеру
подальше от конца троса. Повторите этапы a и b.
a
b
d
f
e
20824
c
a
20825
