ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
rus
63
6.

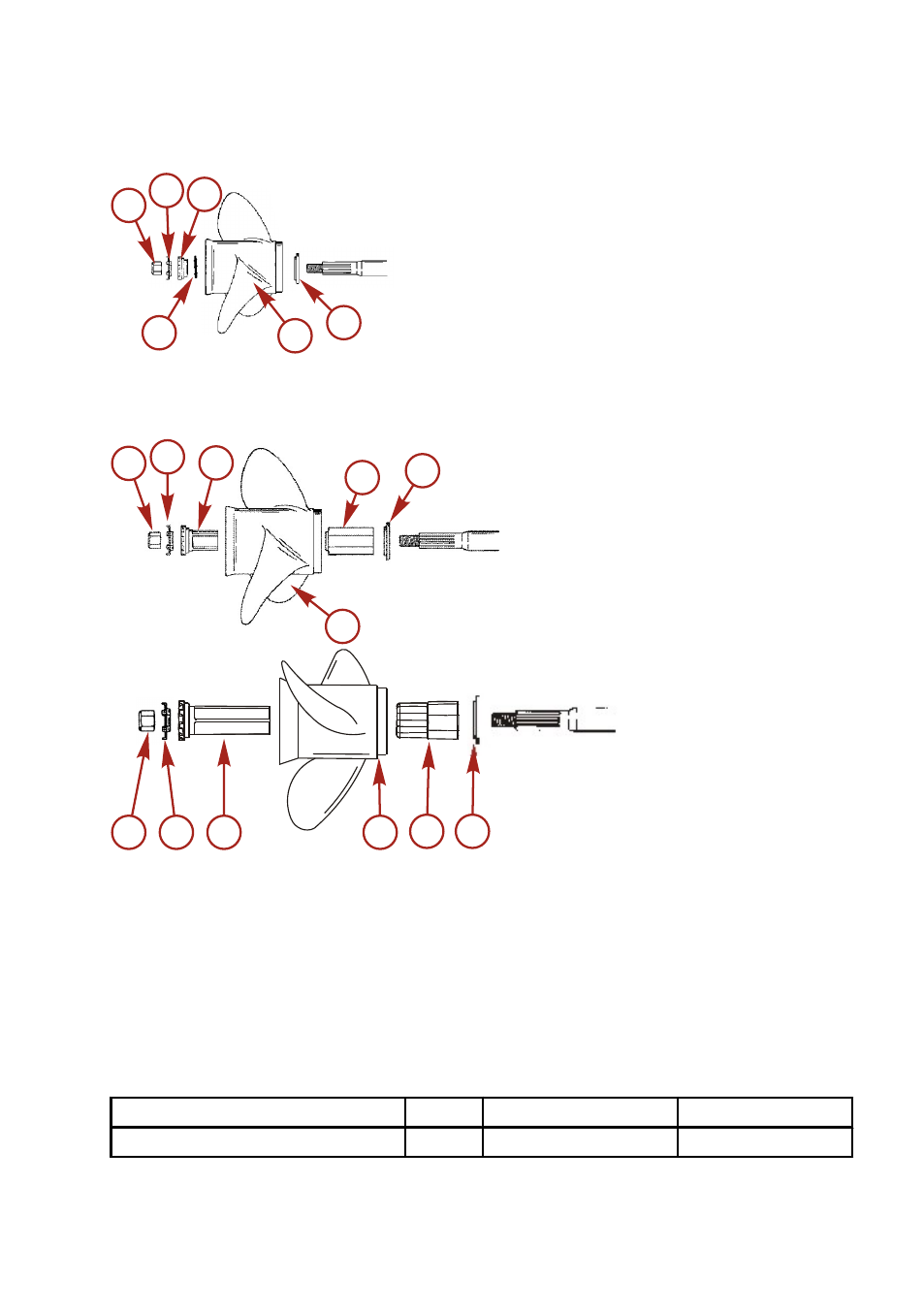

Гребные винты с приводной ступицей Flo-Torq I - установите на вал упорную шайбу, гребной винт,
стопорную шайбу с внутренними зубьями, упорную втулку, стопорную гайку гребного винта и гайку
гребного винта.
a -
Гайка гребного винта
b -
Стопорная шайба гребного винта
c -
Задняя упорная ступица
d -
Электропроводная шайба
e -
Гребной винт
f -
Передняя упорная втулка
7.
Гребные винты с приводной ступицей Flo-Torq II и Flo-Torq III - установите на вал переднюю
упорную втулку, сменную приводную втулку, гребной винт, упорную втулку, стопорную шайбу гайки
гребного винта и гайку гребного винта.
Flo-Torq II
Flo-Torq III
a -
Гайка гребного винта
b -
Стопорная шайба гребного винта
c -
Задняя упорная ступица
d -
Гребной винт
e -
Сменная приводная втулка
f -
Передняя упорная втулка
8.
Поместите деревянный брусок между коробкой передач и гребным винтом. Затяните гайку
гребного винта с требуемым усилием затяжки.
Описание
Нм
фунто-дюйм.
фунто-фут.
Гайка гребного винта
75
55
a b c
d
e
f
26908
a b
c
d
e
f
26941
3223
a
b
c
d
e
f
