Инструкция по эксплуатации УАЗ KUP УАЗ Пикап (2009)
Страница 70
70
- вверх - усилием руки (до крайнего верхнего положения);
- вниз - при нажатой кнопке фиксатора подголовника.
Снятие - перемещением из крайнего верхнего положения
вверх при нажатой кнопке фиксатора подголовника.
Наклон подголовника сиденья водителя имеет три
фиксированных положения.
Регулировка передних сидений в продольном направлении
осуществляется с помощью рычага 1 (рис. 3.21): поверните
рычаг вверх, переместите сиденье и отпустите рычаг.
Регулировка наклона спинки и раскладывание сиденья в
положение для отдыха осуществляется с помощью рычага 4:
поднимите рычаг вверх, переместите спинку и отпустите
рычаг.
На спинке сиденья имеется механизм поясничной
поддержки, имеющий три фиксированных положения и
позволяющий выбрать наиболее удобное положение посадки.
Регулировка осуществляется поворотом рычага 5.
Сиденье водителя дополнительно имеет регулировку
подушки по высоте. Ручкой 2 осуществляется регулировка
передней части подушки, ручкой 3 - задней.
Заднее трехместное сиденье (рис. 3.22) состоит из одноместной
и двухместной секций. Каждая из этих секций может быть
сложена для увеличения объема грузового помещения или

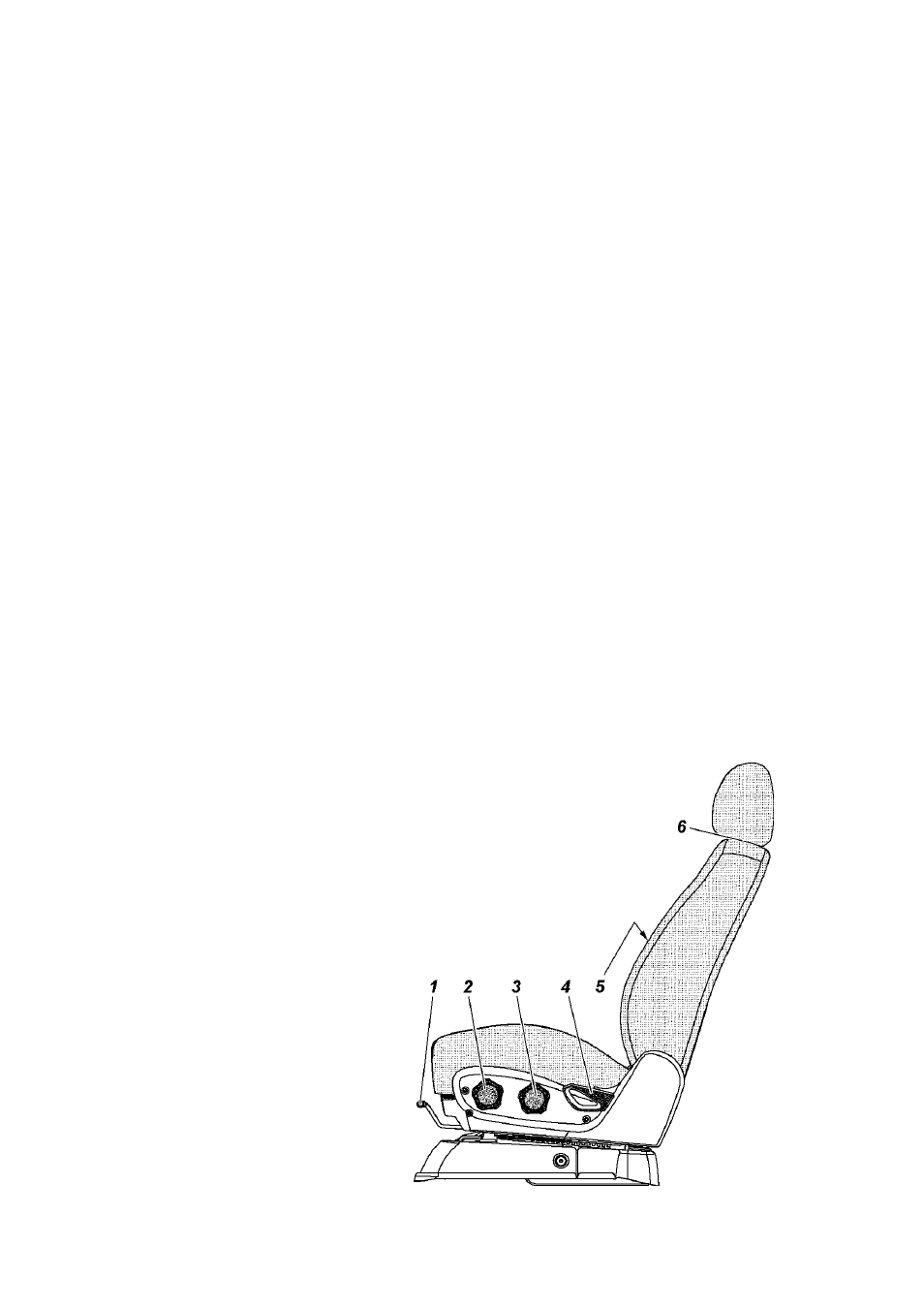

Рис. 3.21. Переднее сиденье:
1 -рычаг фиксации продольного перемещения
сиденья; 2 -ручка регулировки по высоте передней
части подушки; 3 -ручка регулировки по высоте
задней части подушки; 4 -рычаг регулировки
наклона спинки сиденья; 5 -рычаг регулировки
поясничной поддержки спинки сиденья; 6 -кнопка
фиксатора подголовника
