134
увеличенный свободный ход, для чего проверить: надежность
затяжки (см. приложение 2) болтов крепления картера
рулевого механизма, состояние шарниров рулевых тяг,
затяжку клина крепления карданного вала, зазоры в
шарнирах и шлицевых соединениях карданного вала рулевой
колонки, а также наличие зазоров в рулевом механизме.
Пpи обнаружении çàçîpà â øàpíèpå рулевой тяги çàâåpíóòü
äî óïîpà заглушку 1 (pис. 9.29), а затем îòâåpíóòü ее на 1/2
îáîpîòà и в этом положении снова çàêåpíèòü.
Пpи обнаружении pàäèàëüíîãî çàçîpà â øàpíèpå вала
рулевого управления (осевое ïåpåìåùåíèå êpåñòîâèíû в
подшипниках) ïpîèçâåñòè дополнительную pàñêåpíîâêó
подшипников в ушках вилок. Ðàñêåpíîâêó ïpîèçâîäèòü
таким îápàçîì, чтобы не допустить смятие стакана
подшипника.
При наличии зазоров в шлицевых соединениях кардан-
ного вала рулевой колонки замените вал.
При обнаружении зазоров в рулевом механизме
произвести регулировку механизма. Регулировку
производите на СТО УАЗ.
Натяжение ремня привода насоса гидроусилителя см.
подраздел "Система охлаждения двигателя".
Заменяйте ремень в случае обнаружения его повреждения
или при чрезмерном его растяжении.
Проверка уровня и смена масла гидроусилителя. При про-
верке уровня масла в масляном баке 1 (рис. 9.30) передние
колеса должны быть установлены прямо. Масло доливайте до
уровня сетки заливного фильтра масляного бака или выше ее
не более чем на 5 мм. Масло должно быть предварительно
отфильтровано через фильтр с тонкостью фильтрации не более
40 мкм.
Заправку системы производите в следующем порядке:

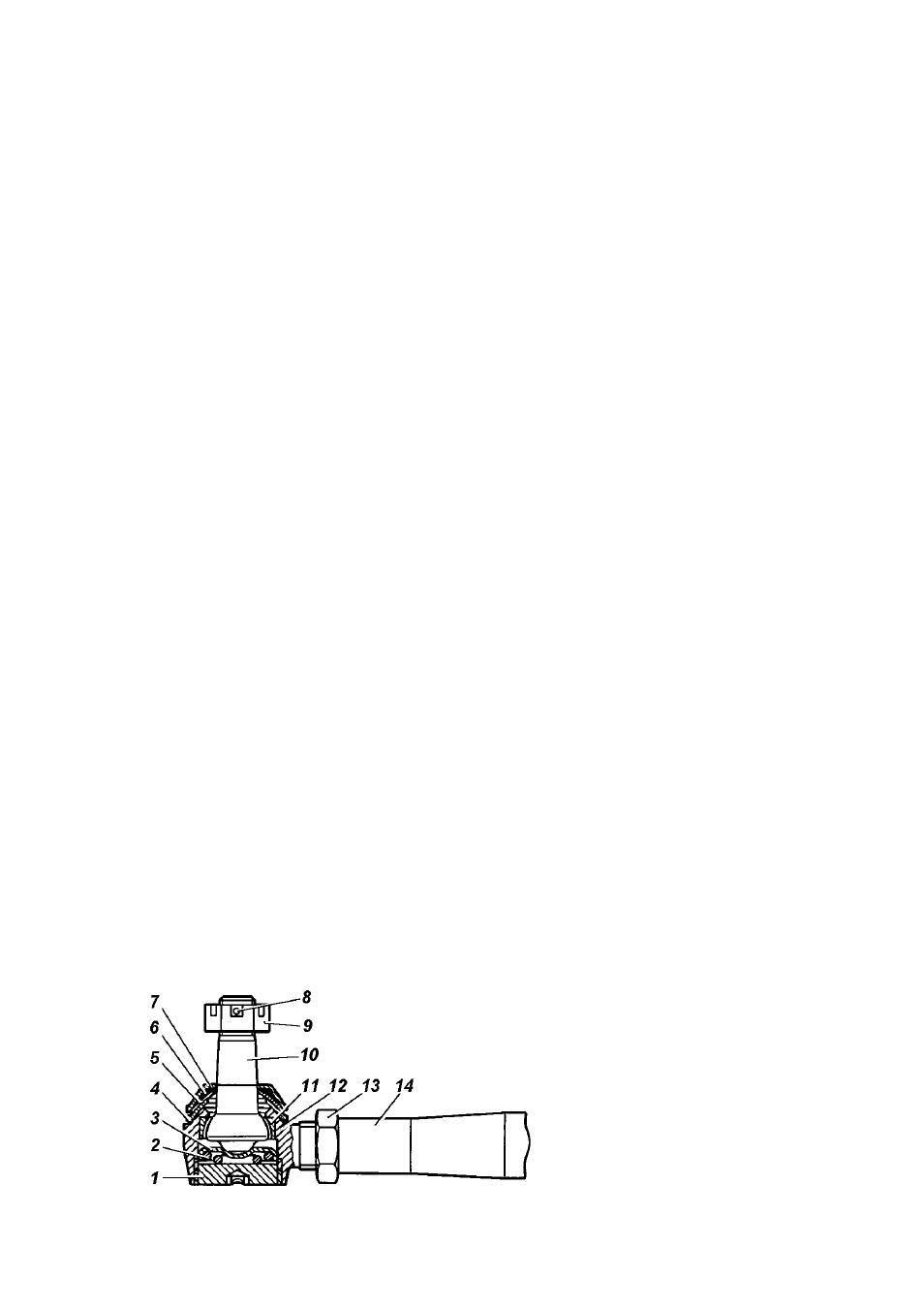

Рис. 9.29. Шарнир рулевых тяг:
1 -заглушка; 2 -пружина; 3 -пята; 4 -шайба
сферическая нижняя; 5 -шайба сферическая
верхняя; 6 -кольцо
защитное; 7 -пружинный
колпачок; 8 -шплинт; 9,13 -
гайка; 10 -палец шаровый;
11 -сухарь; 12 -наконечник;
14 -тяга
