62
(рис. 3.15) дополнительного отопителя выключателем 5,
расположенным на задней панели напольного контейнера.
Направление потоков воздуха регулируется двумя соплами
обдува 3.
На автомобилях без дополнительного отопителя салона для
увеличения интенсивности обогрева салона включите
электронасос отопителя выключателем 3 (см. рис. 3.5).

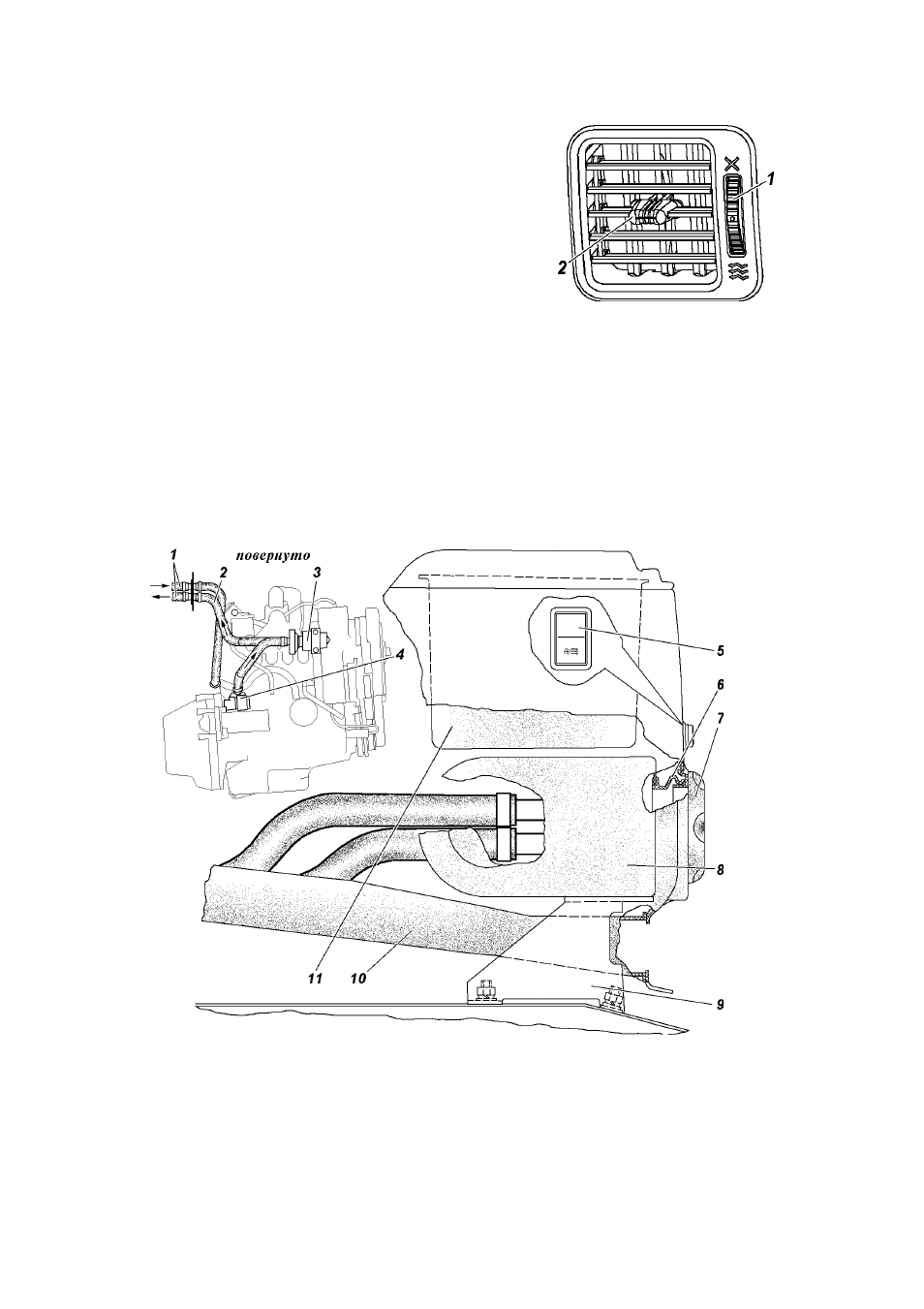

Рис. 3.14. Сопло обдува:
1 -рычажок управления заслонкой; 2 -
рычажок управления потоком воздуха
Рис. 3.15. Дополнительный отопитель:
1 -шланги отопителя; 2 -шланг подачи охлаждающей жидкости в
отопитель; 3 -электродвигатель с насосом; 4 -штуцер; 5 -выключатель
дополнительного отопителя; 6 -уплотнитель дефлектора; 7 -дефлектор;
8 -радиатор и электровентилятор дополнительного отопителя в корпусе;
9 -кронштейн; 10 -воздуховод обогрева ног задних пассажиров; 11 -
корпус вещевого ящика облицовки туннеля пола
