104
- отверните гайку хомута 4 (рис. 9.12), снимите хомут и
воздушный фильтр;
- отверните гайку 7 и выньте из корпуса фильтра крышку
1 с фильтрующим элементом 5;
- отверните гайку 6 и снимите фильтрующий элемент;
- установите новый фильтрующий элемент, соберите и
установите воздушный фильтр.
Система управления топливоподачей и зажиганием
Для подключения средств автоматизированной
внешней диагностики и программирования системы
управления двигателем под капотом на надставке брызговика
правого колеса установлен диагностический разъем (рис.
9.13). В зависимости от комплектации диагностический разъем
может быть установлен в салоне автомобиля в передней части
туннеля пола под центральной консолью.
Блок управления устанавлен под копотом автомобиля,
справа на боковой стенке.

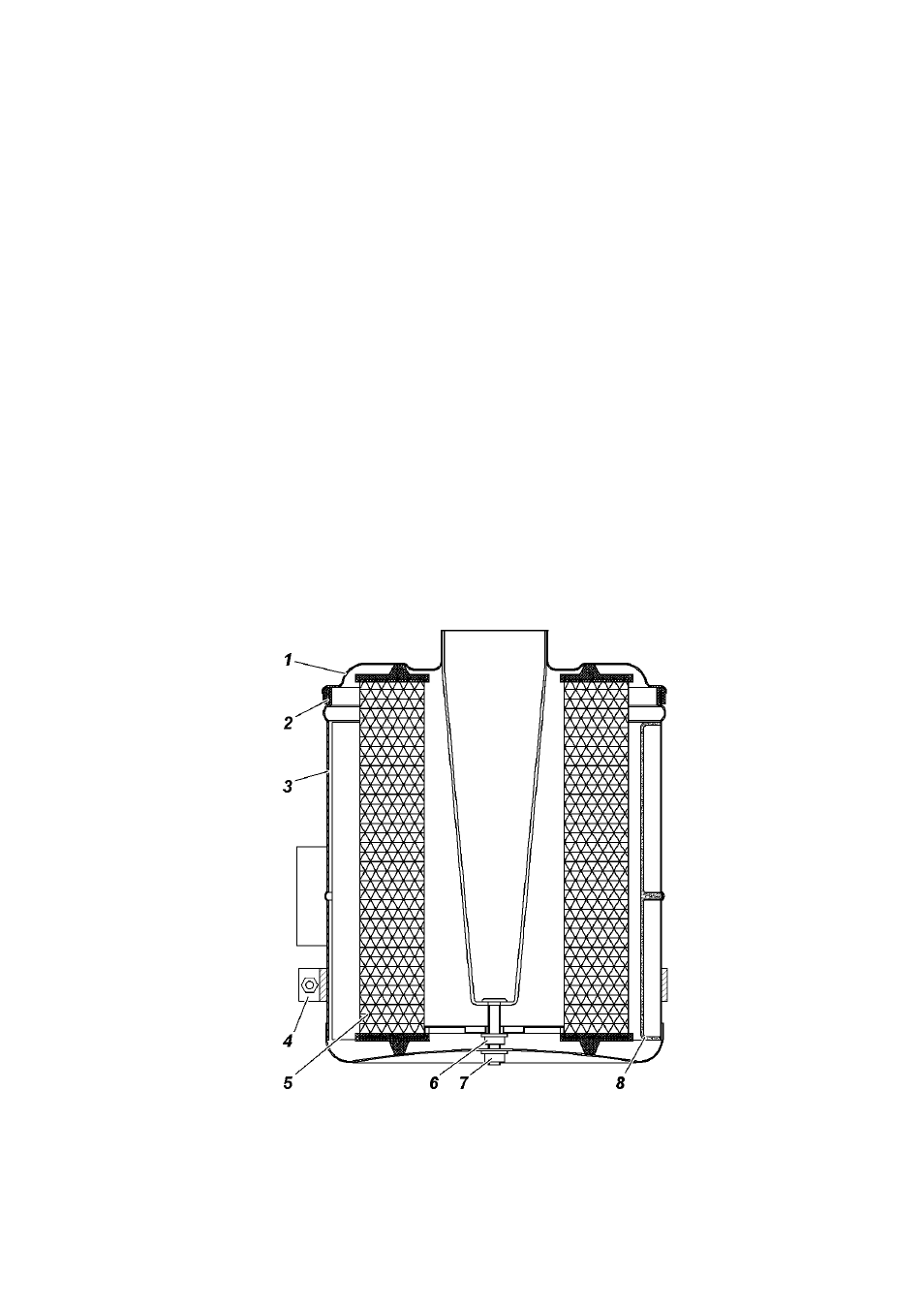

Рис. 9.12. Воздушный ôèëüòp:
1 -крышка воздушного фильтра; 2 -уплотнительная прокладка; 3 -корпус
фильтра; 4 -хомут крепления фильтра; 5 -фильтрующий элемент; 6 -гайка;
7 -гайка; 8 -воздуховод
