Инструкция
ECL Comfort 310, приложение A361
2.2 Определение типа системы
Определение типа системы
Регуляторы ECL Comfort предназначены для использования
в самых разнообразных системах теплоснабжения, горячего
водоснабжения (ГВС) и кондиционирования, различных
конструкций и мощностей. Если ваша система отличается
от тех, что представлены на рисунках, то вы можете
предварительно составить план вашей системы. С его
помощью вам будет проще пользоваться руководством по
установке, которое проведет вас через весь процесс установки
и настройки регулятора.
ECL Comfort – универсальный регулятор, который может
применяться в самых различных системах. Исходя
из стандартных схем, представленных ниже, можно
сконструировать любую систему. В этом разделе вы найдете
примеры наиболее часто используемых систем. Если ваша
система не совпадает в точности ни с одной из них, подберите
схему, имеющую наибольшее сходство и внесите в нее
собственные изменения.
Циркуляционный насос(-ы) в контуре(-ах) отопления можно
установить как на подачу, так и на возврат. Установите насос в
соответствии с рекомендациями производителя.

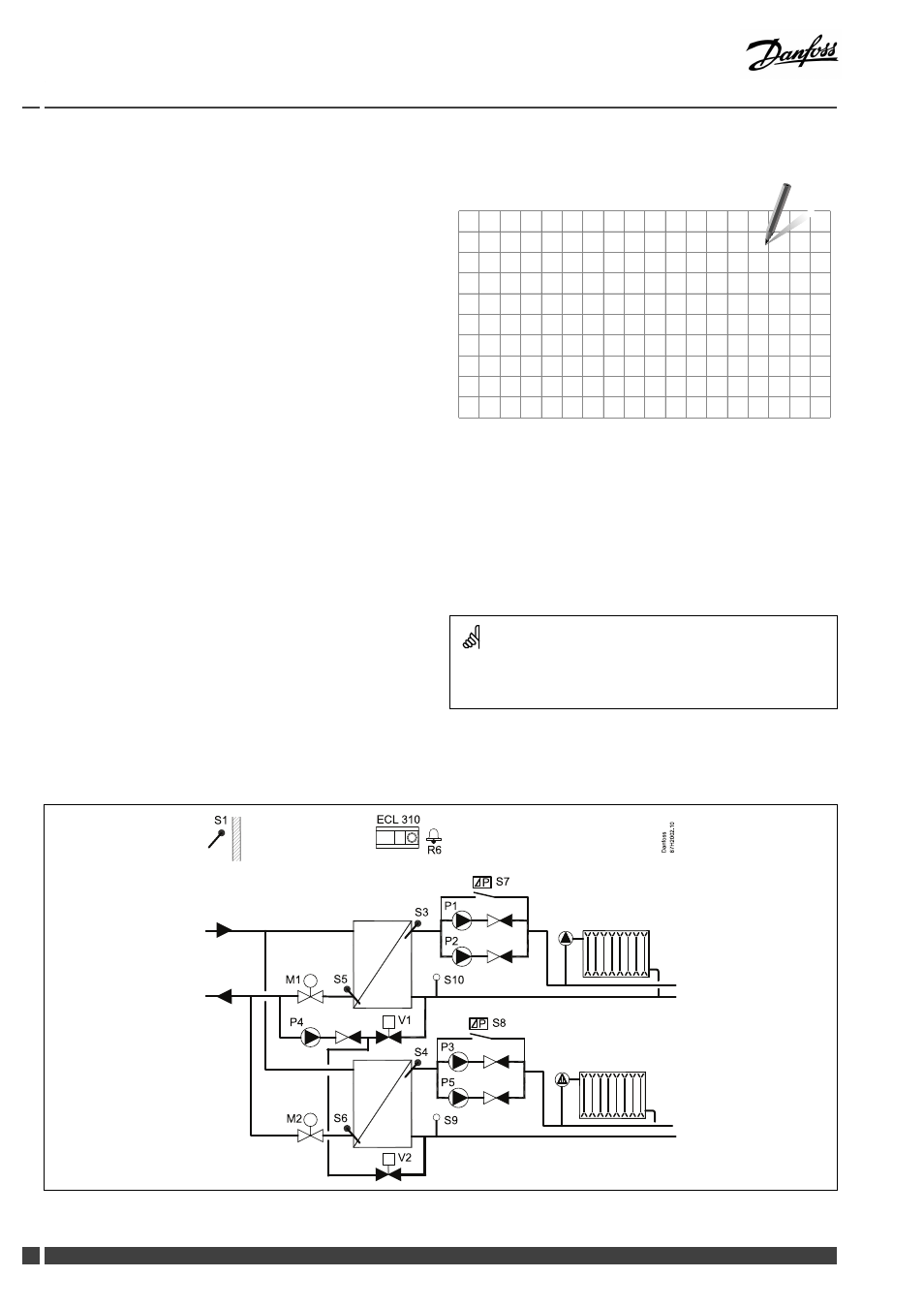

A361.1
Независимое присоединение системы отопления с управлением двумя насосами и функцией подпитки:
M1
D
a
n
fo
s
s
S 1
8
7
H
2
0
0
2
.1
0
S 3
S 5
M2
S 4
ECL 310
S10
R6
P 4
V1
P 2
S 6
P 1
P S 7
S 9
P 5
P 3
P S 8
V2
8
DEN-SMT/DK
VI.LG.M1.50
