Страница 76
Инструкция
ECL Comfort 310, приложение A361

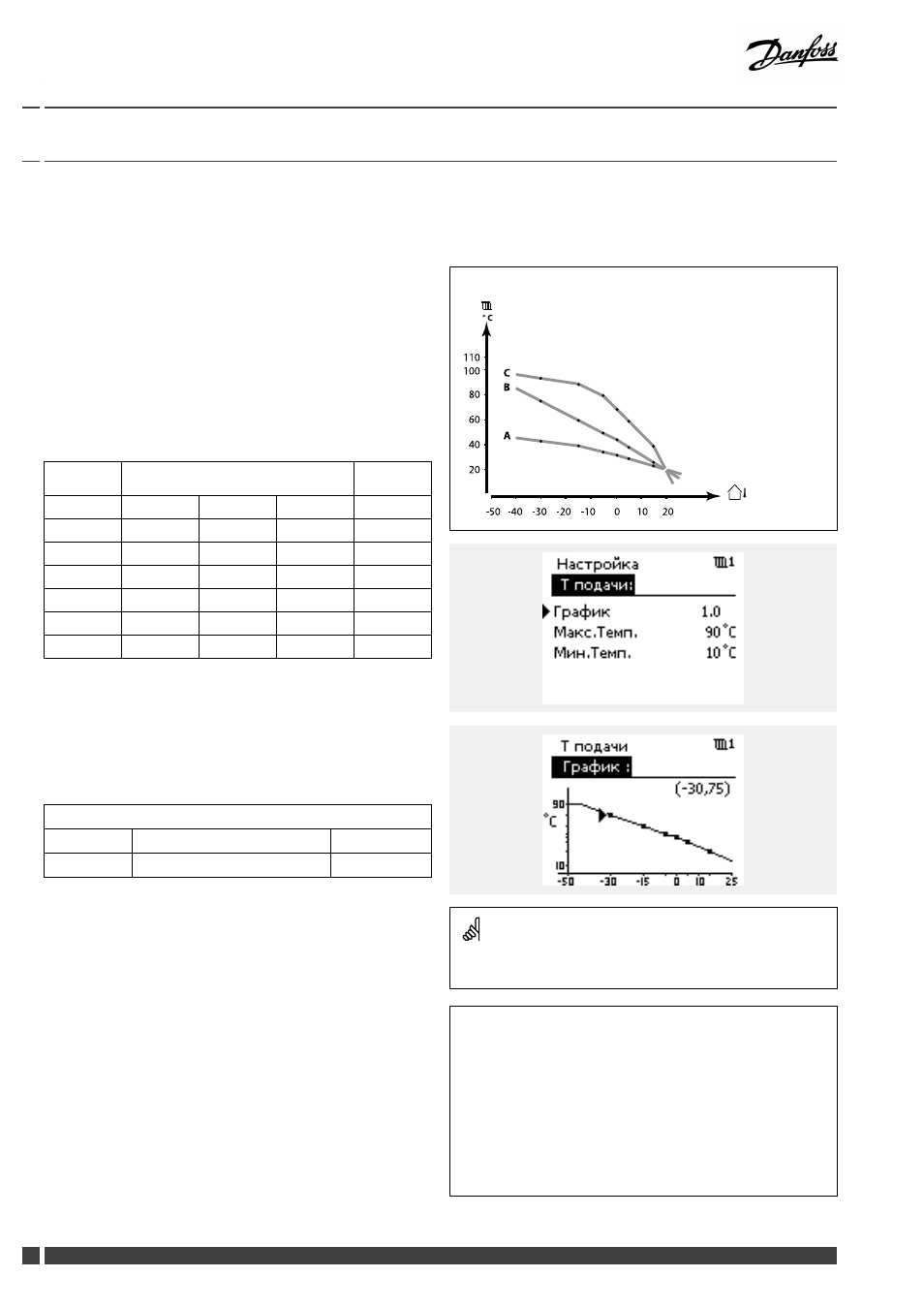

6.0 Параметры, контур 2
6.1 Температура подачи
6.1.1 A361.1
Регулятор ECL Comfort измеряет и регулирует температуру
подаваемого теплоносителя в зависимости от температуры
наружного воздуха. Эта зависимость называется отопительным
графиком.
Этот график определяется по 6 координатным точкам.
Заданная температура подачи назначается по 6 определенным
значениям температуры наружного воздуха.
Приведенный ниже отопительный график является
приблизительным, но основанным на реальных параметрах.
Т наружн.
Т задан. подачи.
Ваши
установки
A
B
C
-30 °C
45 °C
75 °C
95 °C
-15 °C
40 °C
60 °C
90 °C
-5 °C
35 °C
50 °C
80 °C
0 °C
32 °C
45 °C
70 °C
5 °C
30 °C
40 °C
60 °C
15 °C
25 °C
28 °C
35 °C
При необходимости измените заданную температуру
теплоносителя на -30, -15, -5, 0, 5 и 15 °C.
A: Пример с системой напольного отопления
B: Заводские установки
C: Пример с системой отопления с радиаторами
(распространенная)
Отопит. график
Контур
Диапазон установки
Заводская
2
Только чтение
С помощью поворотной кнопки введите или измените
координаты отопительного графика.
Отопительный график представляет собой требуемые значения
температуры подачи для разной температуры наружного
воздуха для установления комнатной температуры 20 °C.
При изменении требований к комнатной температуре,
значение заданной температуры подачи также изменится:
(Треб.комнат. темп. - 20) × HC × 2.5
где "НС" – отопительный график, а "2.5" – константа.
Требуемая температура подачи
°
C
-50 -40 -30 -20 -10 0 10 20
110
100
80
60
40
20
C
B
A
Расчетная температура подачи может изменяться функциями
«Натоп», «Увеличение» и т.п.
Пример:
Отопительный график:
1.0
Заданная темп. подачи:
50 C
Заданная комнатная темп.:
22 C
Расчет: (22–20) Ч 1.0 Ч 2.5 =
5
Результат:
Заданная температура подачи будет скорректирована с 50 °C до
55 °C.
76
DEN-SMT/DK
VI.LG.M1.50
Danfoss District Energy
