Инструкция по эксплуатации Danfoss ECL Comfort 310, приложение A361
Страница 22
Инструкция
ECL Comfort 310, приложение A361

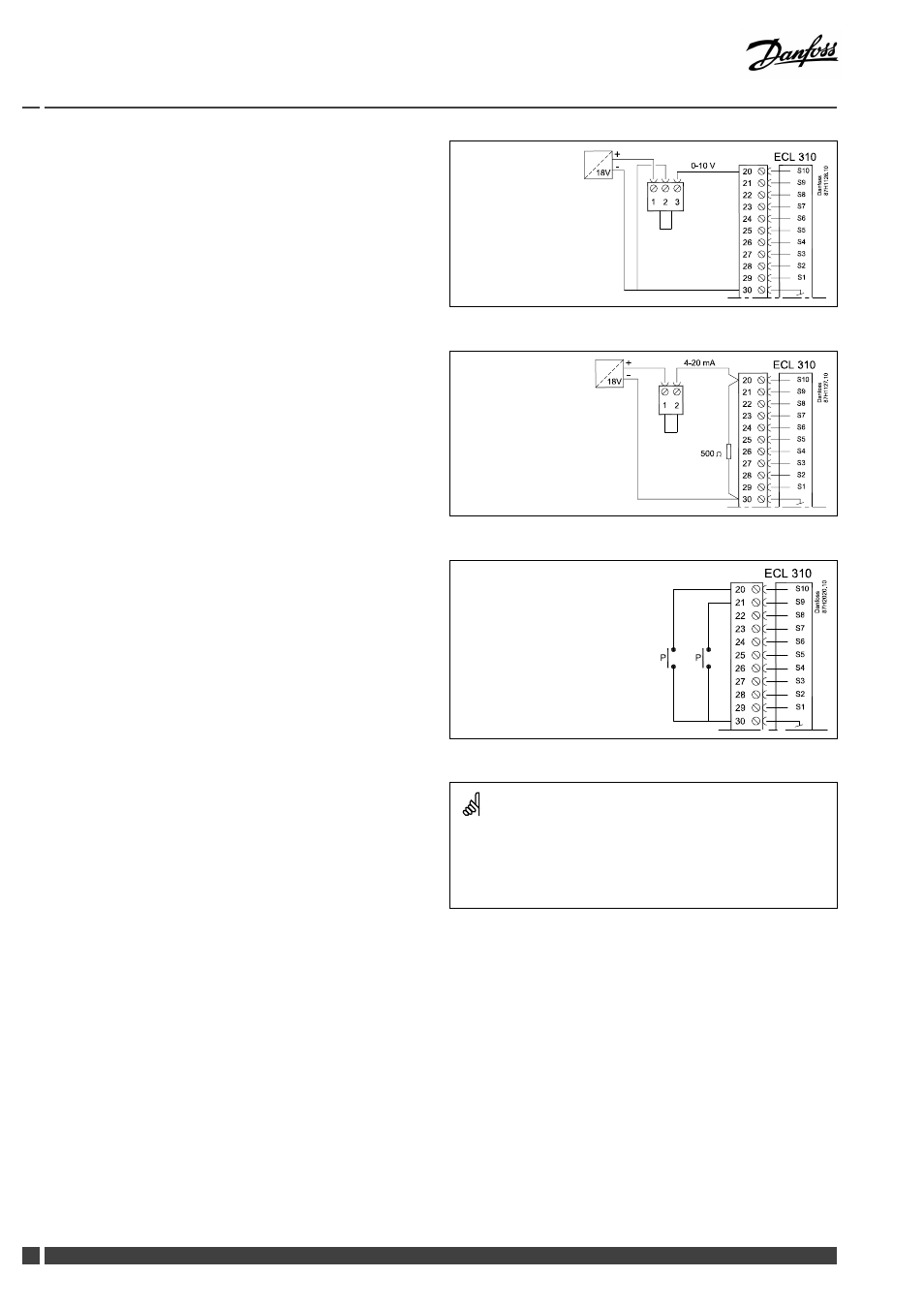

Подключение датчика давления с аналоговым сигналом
0-10 В
Пример подключения датчика давления к S10. Таким же
образом датчики давления можно подключать к S9.
Подключение датчика давления с аналоговым сигналом
4-10 мА
Сигнал 4-20 мА преобразуется в сигнал 2-10 В посредством
резистора на 500 Ом.
Пример подключения датчика давления к S10. Таким же
образом датчики давления можно подключать к S9.
Подключение двух реле давления
Сечение провода для присоединения датчика: Мин. 0.4 мм².
Суммарная длина кабеля: макс. 200 м (все датчики, включая
внутреннюю коммуникационную шину ECL 485)
Использование кабелей длиной более 200 м может стать причиной
чувствительности к помехам (ЭМС).
