Инструкция

ECL Comfort 310, приложение A361

5.1.2 A361.2

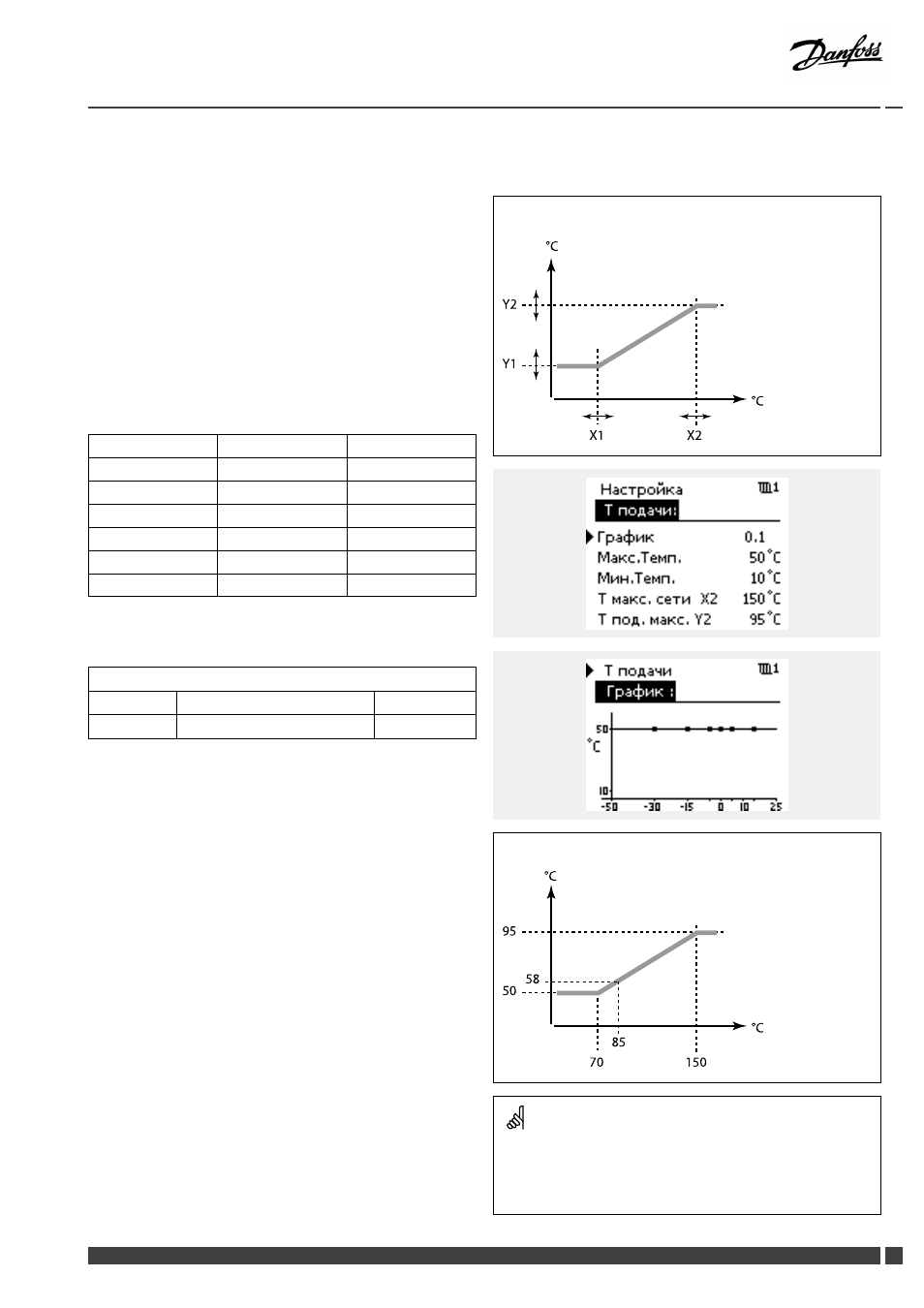

Регулятор ECL Comfort регулирует температуру вторичного
теплоносителя в зависимости от температуры (S2) первичного
контура. Эта зависимость устанавливается в регуляторе.

График отопления устанавливается на макс. требуемую
температуру подачи (150 °C) по всем координатным точкам.
Требуемая температура подачи всегда зависит от температуры
теплоносителя в трубопроводе первичного контура (S2).

Показанное ниже значение отопительного графика является
приблизительным значением, основанным на реальных
параметрах.

Т наружн.

Установка

Ваши установки

-30 °C

150 °C

-15 °C

150 °C

-5 °C

150 °C

0 °C

150 °C

5 °C

150 °C

15 °C

150 °C

При необходимости измените заданную температуру
теплоносителя на -30, -15, -5, 0, 5 и 15 °C.

Отопит. график

Контур

Диапазон установки

Установка

1

Только чтение

Заводская установка (требуемая температура подачи 150 °C)
ограничивается макс. значением, основанным на температуре
подаваемого теплоносителя (S2) и параметрах «Т под. выс Х2»,
«Т выс. макс.Y2», «Т под. низ. Х1» и «Т низ макс. Y1».

Требуемая температура подачи

Y

2

Y1

X1

X2

°C

°C

Темп. в
первичном
трубопроводе
(S2)

Требуемая температура подачи

9

5

50

70

150

°C

°C

58

85

Темп. в
первичном
трубопроводе
(S2)

Приведенный выше график отопления является примером
температуры подачи (S2) 85 °C. Заданная температура
теплоносителя (58 °C основана на настройке отношения между
температурой первичного контура (S2) и требуемой температурой
теплоносителя.

Danfoss District Energy

VI.LG.M1.50

DEN-SMT/DK

47
