Инструкция ECL Comfort 310, приложение A361
5.2 Ограничение обратного
Ограничение температуры в обратном трубопроводе
основывается на температуре наружного воздуха. Обычно в
системах централизованного теплоснабжения температура
возвращаемого теплоносителя повышается при понижении
температуры наружного воздуха. Соотношение между этими
температурами задается с помощью координат двух точек в
системе.
Координаты температуры наружного воздуха задаются
параметрами "Т нар. макс. X1" и "Т нар. мин. X2". Координаты
температуры обратки устанавливаются в "Огр. мин. Y1" и "Огр.
макс. Y2".
Если температура обратки оказывается выше или ниже
установленного предела, регулятор автоматически изменяет
заданную температуру подачи для получения приемлемой
температуры обратки.
Данное ограничение основывается на PI регулировании , где
P ("Влиян.") быстро реагирует на отклонения, а I (Врем. адапт.)
реагирует медленнее и постепенно устраняет небольшие
отклонения реальных значений от требуемых. Это достигается
изменением заданной температуры подачи.

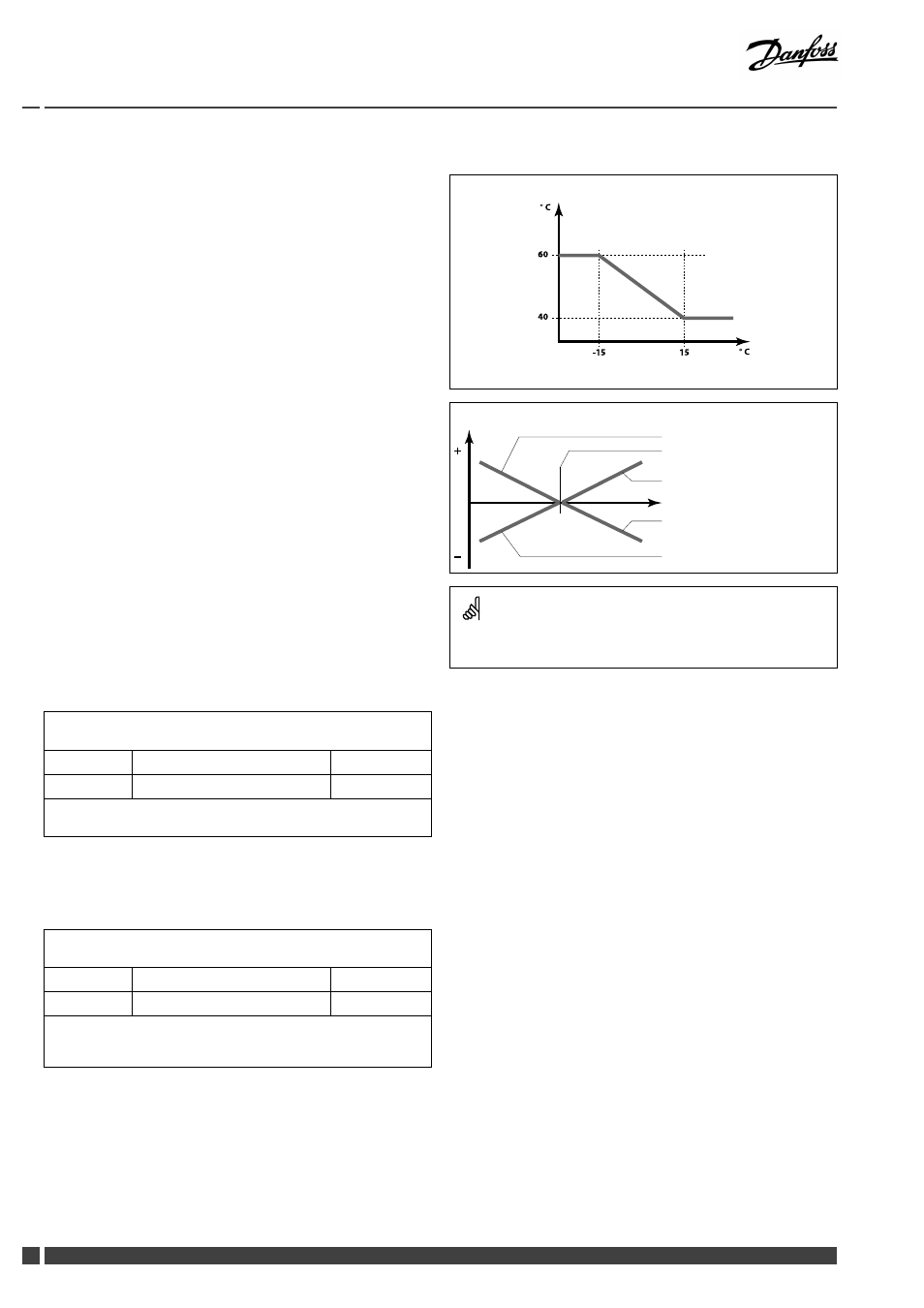

Ограничение температуры в обратном трубопроводе
Огр. макс. Y2
Огр. мин. Y1
° C 15
40
-15
60
° C
Т нар.
Т нар. мин. X2 Т нар. макс. X1
Влияние
"Влиян. - мин."
"Огранич."
"Влиян. - макс."
Температура обратки
"Влиян. - макс."
"Влиян. - мин."
Если процент "Влиян." слишком большой и/или "Врем. адапт."
слишком маленький, появляется риск некорректного управления.
Tнар. макс. X1 (огранич.темп.обратки, верхний
предел, ось X) 11031
Контур Диапазон Заводская
1 -60 ... 20 °C 15 °C
Установите значение температуры наружного воздуха для нижней
границы температуры возвращаемого теплоносителя.
Соответствующая координата Y установлена в параметре "Огр.
мин. Y1".
Огр. мин Y1 (огранич.темп.обратки, нижний предел,
ось Y) 11032
Контур Диапазон Заводская
1 10 ... 150 °C 40 °C
Установите ограничение температуры в обратном трубопроводе,
соответствующее температуре наружного воздуха, заданной
параметром "Тнар. макс. X1".
Соответствующая координата Х задается параметром "Тнар.
макс. X1".
50 DEN-SMT/DK VI.LG.M1.50 Danfoss District Energy
