Применение A361.2 весьма разнообразно. Основные
принципы работы:
Отопление (контур 1 и 2):
Температура в подающем трубопроводе задается в
соответствии с вашими требованиями. Датчик температуры
теплоносителя в подающем трубопроводе S3 (контур 1) и S4
(контур 2) является наиболее важным датчиком. Заданная
температура подачи S3 и S4 рассчитывается ECL-регулятором
на основе температуры наружного воздуха (S1). Чем
ниже температура наружного воздуха, тем выше заданная
температура подачи.
Температура первичного контура (S2) используется 1) для
управления температурой S3 и S4 относительно температуры
S2 или 2) для увеличения порога заданной температуры подачи.
Заводские настройки, при которых заданная температура
подачи определяется температурой первичного контура
(S2), не позволяют изменять заданную температуру подачи в
соответствии с режимом комфорта или энергосбережения.
Тем не менее, если температура теплоносителя (S2)
определяет максимальный порог заданной температуры
подачи, то в режимах комфорта и экономии будет два разных
температурных значения заданной комнатной температуры.
Регулирующий клапан с электроприводом М1 (контур 1) и
M2 (контур 2) постепенно открывается, если температура
подаваемого теплоносителя оказывается ниже заданной
температуры подачи и наоборот.
Температура обратного теплоносителя для централизованного
отопления S5 (контур 1) и S6 (контур 2) не должна быть
слишком высокой. Если это так, то заданная температура
подачи может быть изменена (обычно в сторону более низкого
значения), что приведет к постепенному закрыванию клапанов
с электроприводами.
В системах отопления с котлом температура обратного
контура не должна быть слишком низкой (для ее настройки
используется аналогичная процедура, описанная выше).
Кроме того, ограничение температуры в обратном
трубопроводе зависит от температуры наружного воздуха.
Чем ниже температура наружного воздуха, тем выше порог
допустимой температуры обратки.
Соответствующий циркуляционный насос включается при
включении отопления или для защиты от заморозки.
Отопление может отключаться, когда температура наружного
воздуха поднимается выше заданного значения.
Статическое давление во вторичном контуре (на стороне
потребителя) может быть измерено 1)аналоговым сигналом
0 - 10 В (датчик давления); или 2) дискретным сигналом от
реле давления. В случае слишком низкого давления функция
подпитки обеспечивает подкачку теплоносителя.

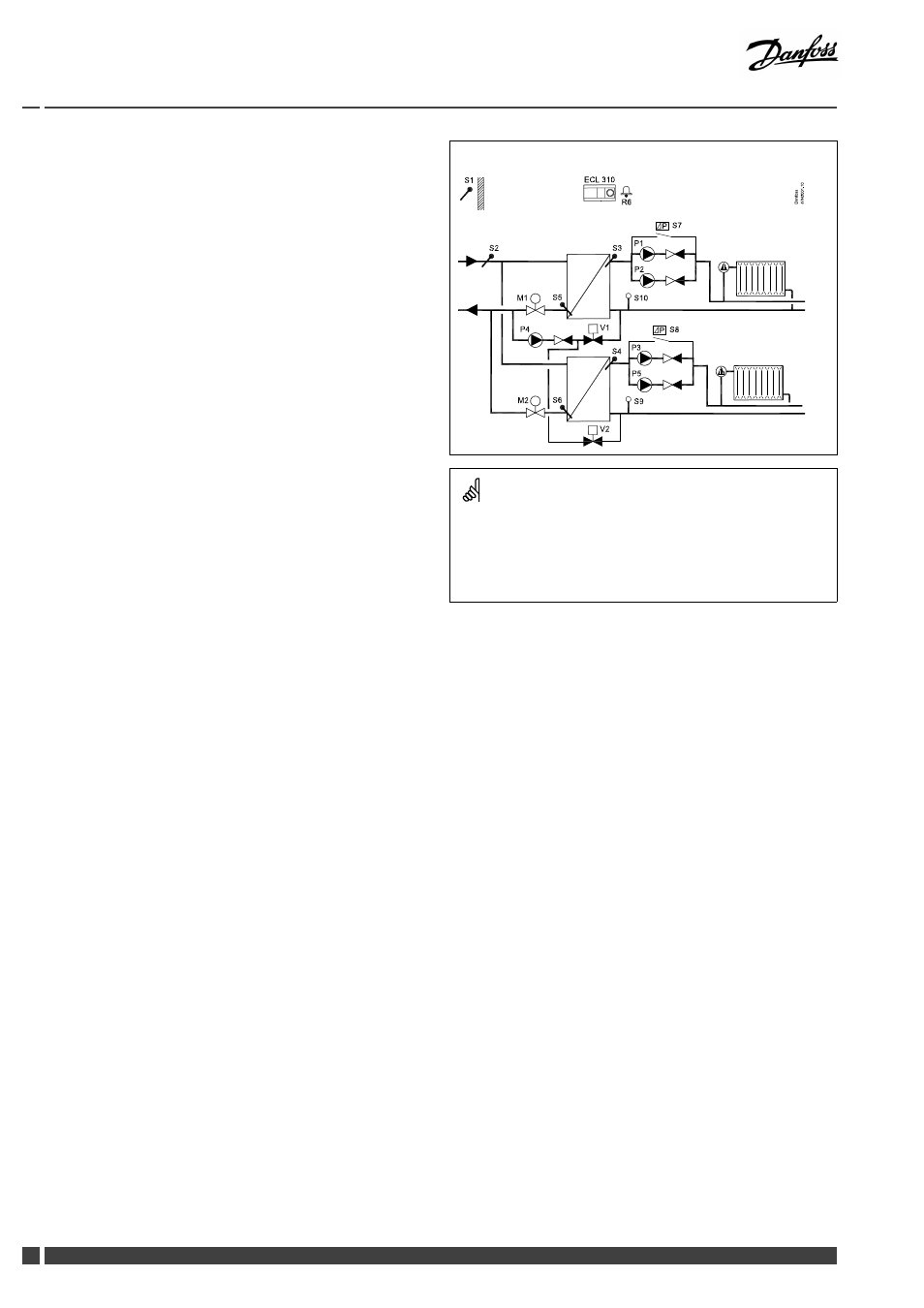

Стандартная схема A361.2
Представленная схема является лишь принципиальной и не
содержит всех компонентов, которые могут оказаться в вашей
системе.
Все перечисленные компоненты подключаются к регулятору ECL
Comfort.
Список компонентов:
S1 Датчик температуры наружного воздуха
S2 Датчик температуры первичного контура
S3 Датчик температуры теплоносителя в подающем
трубопроводе, контур 1
S4 Датчик температуры теплоносителя в подающем
трубопроводе, контур 2
S5 Датчик температуры обратки, контур 1
S6 Датчик температуры обратки, контур 2
S7 Дифференциальное реле давления, контур 1
S8 Дифференциальное реле давления, контур 2
S9 Датчик давления или реле давления, контур 2
S10 Датчик давления или реле давления, контур 1
P1 Циркуляционный насос, контур 1
P2 Циркуляционный насос, контур 1
P3 Циркуляционный насос, контур 2
P4 Насос подпитки
P5 Циркуляционный насос, контур 2
M1 Регулирующий клапан с электроприводом, контур 1
M2 Регулирующий клапан с электроприводом, контур 2
V1 Электромагнитный клапан, контур 1, клапан
подпитки
V2 Электромагнитный клапан, контур 2, клапан
подпитки
R6 Выход реле, сигнализация
