Инструкция
ECL Comfort 310, приложение A361
Давление
Контур
Диапазон установки
Установка
1
Только чтение
Неизменяемый параметр и может иметь следующее значение
(в барах):
•
Давление измеряется при помощи преобразователя
(датчика) давления. Датчик передает измеренное давление
в виде сигнала 0-10 В или 4-20 мA. Сигнал напряжения может
подаваться непосредственно на вход S10. Токовый сигнал
преобразуется посредством резистора в напряжение и
подается на вход S10. Определенное напряжение на входе
S10 затем преобразуется регулятором в значение давления.
Данная процедура настраивает измерение.
Нажмите диск для появления изображения и введите
значения входного напряжения (1 и 10 вольт) и
отображаемое давление (в барах).
Давление: 0.0 ... 30.0 бар
Фиксированные настройки напряжения: 1 В и 10 В
Заводские установки: (1.0,0) и (10,20.0)
Это значит что «Давление» равно 0.0 бар при 1 В и 20.0 бар
при 10 В.
Обычно чем больше напряжение, тем выше отображаемое
давление.
Или неизменяемый параметр может иметь значение ВЫК или
ВКЛ:
•
Давление замеряется при помощи реле давления. При
измерении слишком низкого давления контакт реле
давления разомкнут (показано ВЫК). Если давление в
норме, контакт замкнут (показано ВКЛ).
Контакт (беспотенциальный) реле давления подключено
напрямую ко входу S10.

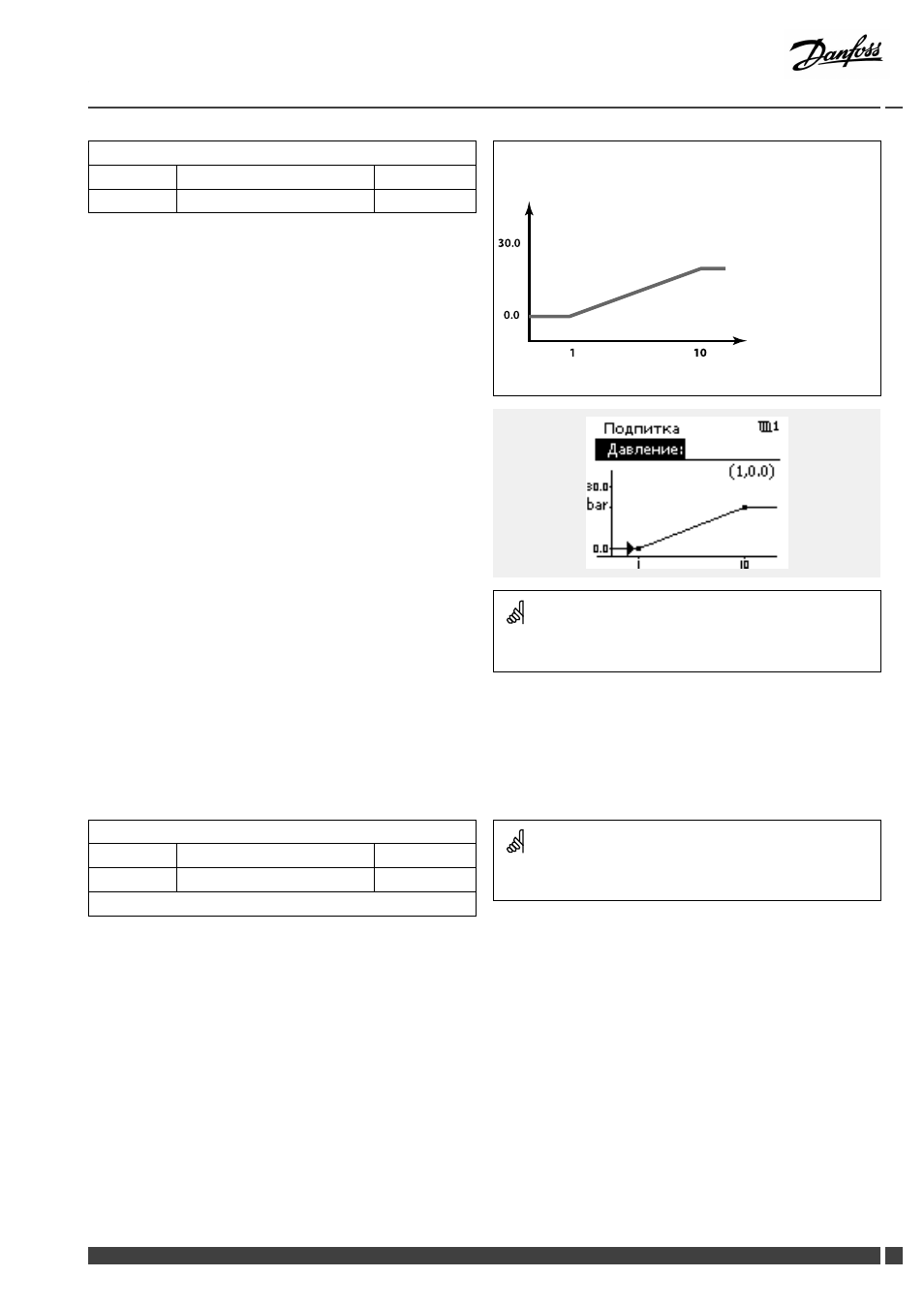

Пример: Зависимость между входным напряжением и измеряемым
давлением (в барах).
Бар
1
0
1
30.0
0.0
Вольт
В этом примере видно что напряжению в 1 вольт соответствует
0.0 бар, и 10 вольт соответствуют 20.0 бар.
Данное меню измерений отображается как при использовании
датчика давления, так и при использовании реле давления.
Тип входа
11327
Контур
Диапазон установки
Заводская
1
ВЫК / АВ / ЦВ
ВЫК
Выбор входного сигнала давления.
ВЫК:
Сигнал датчика давления не принимается. Функция
подпитки отключена.
АВ:
Входной сигнал является аналоговым (0 - 10 В).
ЦВ:
Входной сигнал является цифровым (ВЫК или ВКЛ).
При выборе значения «ВЫК» система подпитки может работать
автономно.
