Инструкция ECL Comfort 310, приложение A361
2.0 Установка
2.1 Перед началом работы
Применение A361.1 весьма разнообразно. Основные
принципы работы:
Отопление (контур 1 и 2):
Температура в подающем трубопроводе задается в
соответствии с вашими требованиями. Датчик температуры
теплоносителя в подающем трубопроводе S3 (контур 1) и
S4 (контур 2) является очень важными датчиками. Заданная
температура подачи S3 и S4 рассчитывается ECL-регулятором
на основе температуры наружного воздуха (S1). Чем
ниже температура наружного воздуха, тем выше заданная
температура подачи.
В соответствии с недельным графиком контур отопления
может быть переключен на режим комфорта или экономии (два
разных температурных значения для требуемой комнатной
температуры).
Регулирующий клапан с электроприводом М1 (контур 1) и
M2 (контур 2) постепенно открывается, если температура
подаваемого теплоносителя оказывается ниже заданной
температуры подачи и наоборот.
Температура обратного теплоносителя при централизованном
отоплении S5 (контур 1) и S6 (контур 2) не должна быть
слишком высокой. Если это так, то заданная температура
подачи может быть изменена (обычно в сторону более низкого
значения), что приведет к постепенному закрыванию клапанов
с электроприводами.
В системах отопления с котлом температура обратного
контура не должна быть слишком низкой (для ее настройки
используется аналогичная процедура, описанная выше).
Кроме того, ограничение температуры в обратном
трубопроводе зависит от температуры наружного воздуха.
Чем ниже температура наружного воздуха, тем выше порог
допустимой температуры обратки.
Соответствующий циркуляционный насос включается при
включении отопления или для защиты от заморозки.
Отопление может отключаться, когда температура наружного
воздуха поднимается выше заданного значения.
Статическое давление во вторичном контуре (на стороне
потребителя) может быть измерено 1)аналоговым сигналом
0 - 10 В (датчик давления); или 2) дискретным сигналом от
реле давления. В случае слишком низкого давления функция
подпитки обеспечивает подкачку теплоносителя.

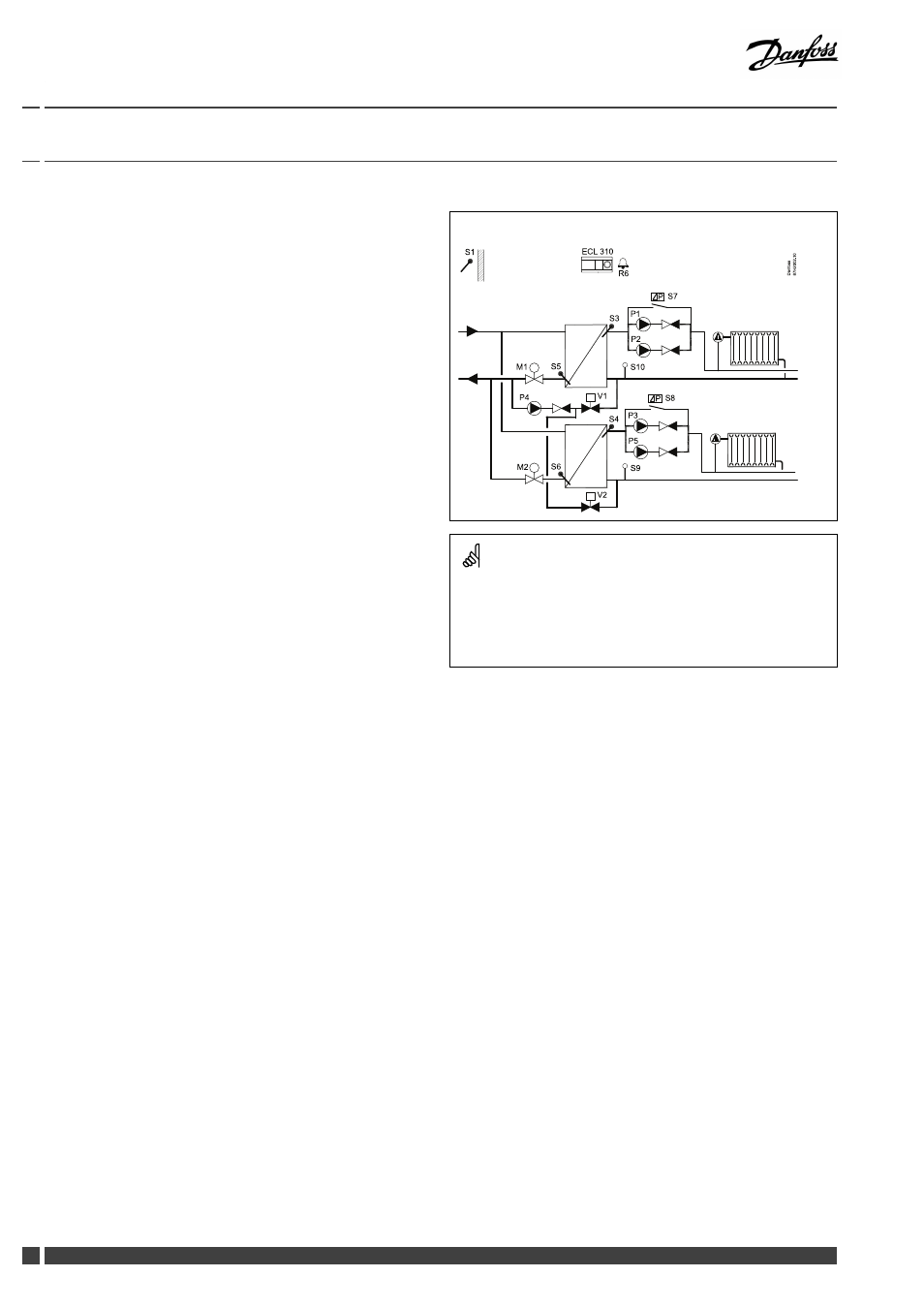

Стандартная схема A361.1
M1
D a n fo
s s
S 1
8 7 H 2 0 0 2 .1 0
S 3
S 5
M2
S 4
ECL 310
S10
R6
P 4 V1
P 2
S 6
P 1
P S 7
S 9
P 5
P 3
P S 8
V2
Представленная схема является лишь принципиальной и не
содержит всех компонентов, которые могут оказаться в вашей
системе.
Все перечисленные компоненты подключаются к регулятору ECL
Comfort.
Список компонентов:
S1 Датчик температуры наружного воздуха
S3 Датчик температуры теплоносителя в подающем
трубопроводе, контур 1
S4 Датчик температуры теплоносителя в подающем
трубопроводе, контур 2
S5 Датчик температуры обратки, контур 1
S6 Датчик температуры обратки, контур 2
S7 Дифференциальное реле давления, контур 1
S8 Дифференциальное реле давления, контур 2
S9 Датчик давления или реле давления, контур 2
S10 Датчик давления или реле давления, контур 1
P1 Циркуляционный насос, контур 1
P2 Циркуляционный насос, контур 1
P3 Циркуляционный насос, контур 2
P4 Насос подпитки
P5 Циркуляционный насос, контур 2
M1 Регулирующий клапан с электроприводом, контур 1
M2 Регулирующий клапан с электроприводом, контур 2
V1 Электромагнитный клапан, контур 1, клапан
подпитки
V2 Электромагнитный клапан, контур 2, клапан
подпитки
R6 Выход реле, сигнализация
