Инструкция
ECL Comfort 310, приложение A361
Приложение A361.1, общее описание:
Циркуляционные насосы Р1 и Р2 (контур отопления 1) /
Р3 и Р5 (контур 2) работают поочередно в соответствии с
графиком. Один насос остается в резерве, а другой работает.
В случае сбоя (отсутствует дифференциальное давление) в
работе одного насоса, запускается другой. При этом подается
аварийный сигнал для последующего осмотра и ремонта
неисправного насоса.
Сигнал (реле 6) подается в следующих случаях:
•
Текущая температура подачи отличается от заданной
температуры подачи.
•
Работающий циркуляционный насос не создает разницу
давления.
•
Функция подпитки не создает давления за установленный
отрезок времени.
Возможна установка связи через шину Modbus с системой
SCADA.
М-bus обеспечивает связь с расходомером или
тепловычислителем. Регулятор может ограничить расход
теплоносителя или энергии, определенное максимальным
значением или в соответствии с температурой наружного
воздуха.
Более того, данные М-bus могут быть переданы на шину
Modbus.

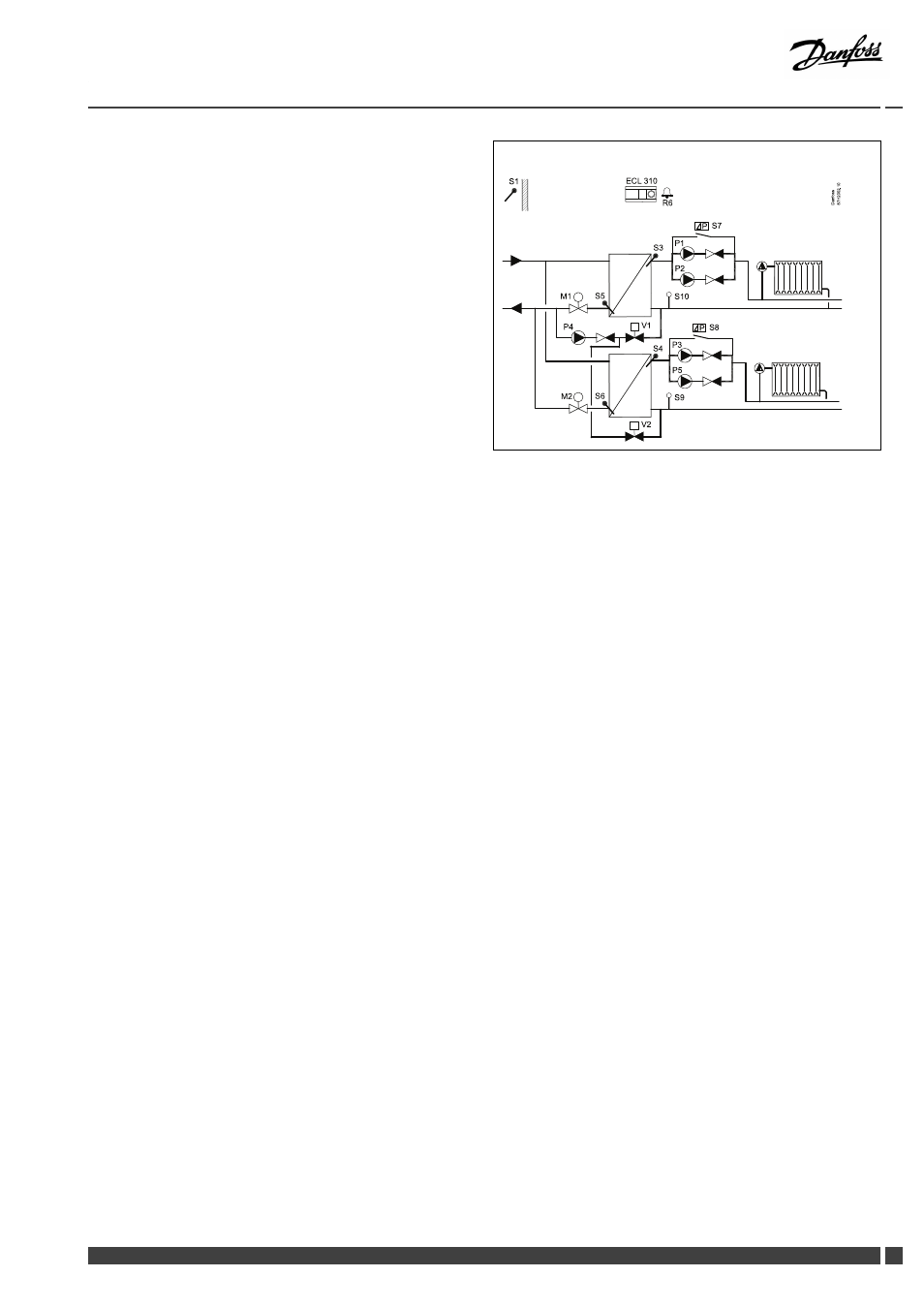

Стандартная схема A361.1
M1
D
a
n
fo
s
s
S 1
8
7
H
2
0
0
2
.1
0
S 3
S 5
M2
S 4
ECL 310
S10
R6
P 4
V1
P 2
S 6
P 1
P S 7
S 9
P 5
P 3
P S 8
V2
