Инструкция ECL Comfort 310, приложение A361
Т мин. сети Х1 (Мин. температура в первичном
контуре) — A361.2 11302
Контур Диапазон установки Заводская
1 10 ... 150 °C 70 °C
Устанавливает минимальное значение температуры первичн.
контура относительно заданной макс. температуры во
вторичном контуре. Когда температура первичного контура
опускается ниже установленного значения, макс. температура
во вторичном контуре равна Y1. Чем выше значение
температуры в первичном контуре, тем выше температура во
вторичном контуре.
Т под. мин. Y1 (минимальная температура подачи)
— A361.2 11303
Контур Диапазон установки Заводская
1 10 ... 150 °C 50 °C
Устанавливает нижнее значение макс. границы заданной
температуры подачи.
Процесс установки, когда заданная температура подачи
ограничивается в максимальном значении температурой
теплоносителя в подающем трубопроводе (S2).
1. Выберите «Отопит. график».
2. Установите нужные значения требуемой температуры
подачи по всем 6 координатам (-30 °C, -15 °C и т.д.).
Результат:
Требуемая температура подачи будет устанавливаться в
зависимости от температуры наружного воздуха, но не выше
максимального значения, зависящего от параметров «Т под.
выс Х2», «Т выс. макс.Y2», «Т под. низ. Х1» и «Т низ макс. Y1».

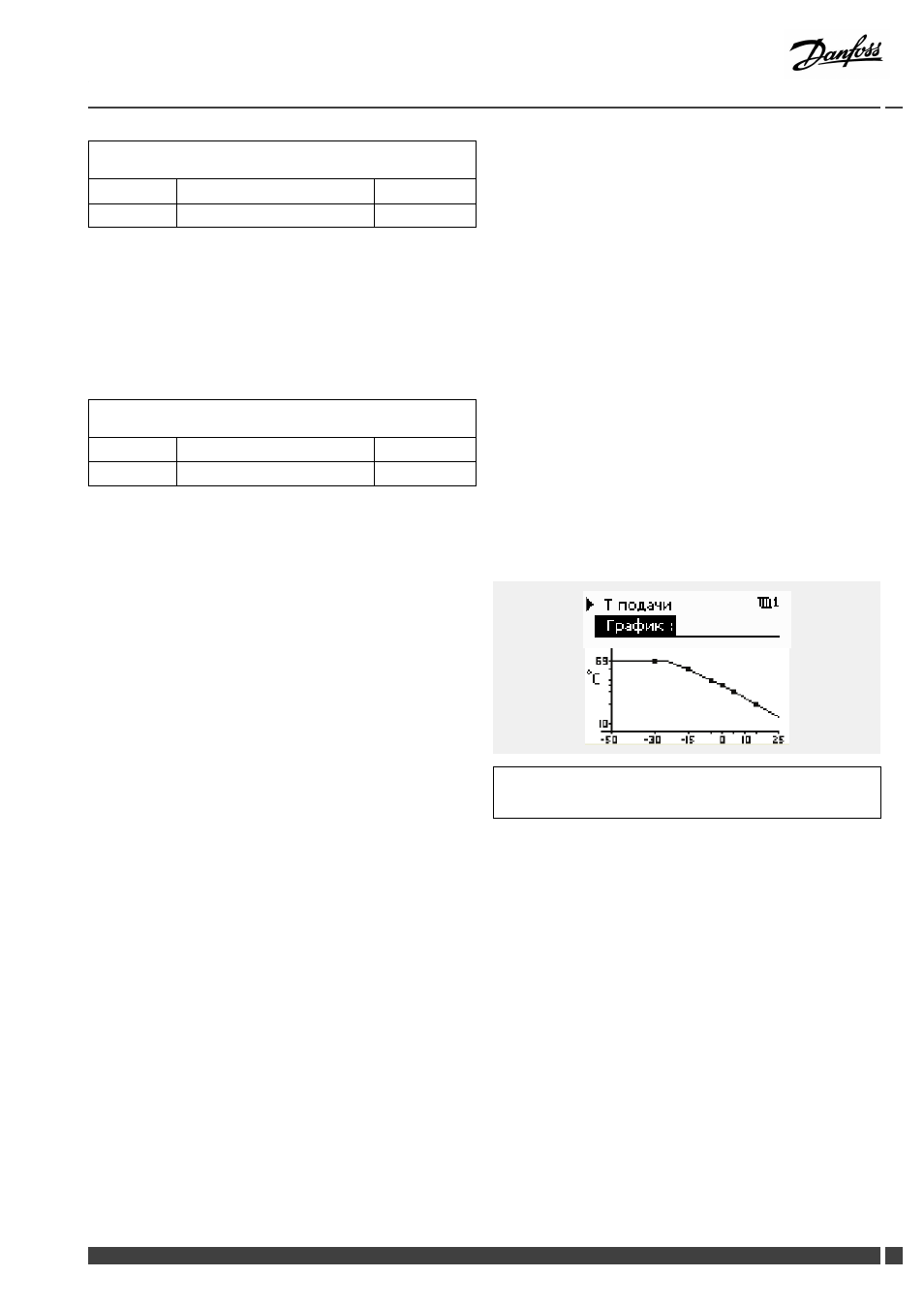

На данном примере показан макс. ограничение требуемой
температуры подачи при температуре теплоносителя (S2) равной
105 °C.
