Инструкция ECL Comfort 310, приложение A361
5.0 Параметры, контур 1
5.1 Температура подачи
5.1.1 A361.1
Регулятор ECL Comfort определяет и регулирует
температуру подаваемого теплоносителя в зависимости
от температуры наружного воздуха. Эта зависимость
называется отопительным графиком.

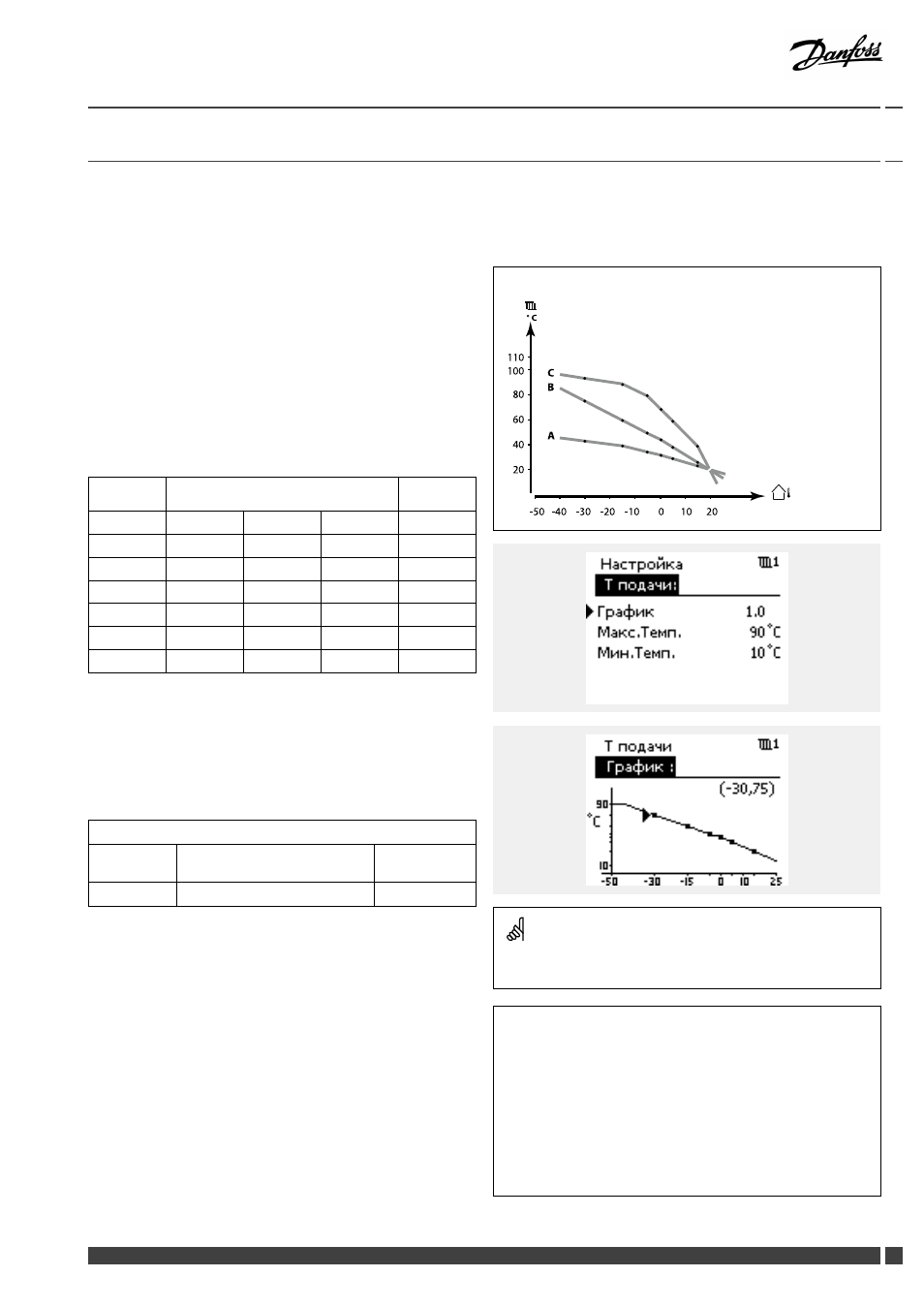

Этот график определяется по 6 координатным точкам.
Заданная температура подачи назначается по 6 определенным
значениям температуры наружного воздуха.
Показанное ниже значение отопительного графика является
приблизительным значением, основанным на реальных
параметрах.
Т наружн.
Т задан. подачи.
Ваши
установки
A B C
-30 °C 45 °C 75 °C 95 °C
-15 °C 40 °C 60 °C 90 °C
-5 °C 35 °C 50 °C 80 °C
0 °C 32 °C 45 °C 70 °C
5 °C 30 °C 40 °C 60 °C
15 °C 25 °C 28 °C 35 °C
При необходимости измените заданную температуру
теплоносителя при -30, -15, -5, 0, 5 и 15 °C.
A: Пример с системой напольного отопления
B: Заводские установки
C: Пример с системой отопления с радиаторами
(распространенная)
Отопит. график
Контур Диапазон установки Заводская
установка
1 Только чтение
С помощью клавиатуры введите или измените координаты
отопительного графика.
Отопительный график представляет собой требуемые значения
температуры подачи для разной температуры наружного
воздуха для установления комнатной температуры 20 °C.
При изменении требований к комнатной температуре,
значение заданной температуры подачи также изменится:
(Заданная комнат. Т - 20) × ОГ × 2.5
где "ОГ" – отопительный график, а "2.5" – константа.
Заданная температура подачи
° C
-50 -40 -30 -20 -10 0 10 20
110
100
80
60
40
20
C
B
A
Расчетная температура подачи может изменяться функциями
"Boost", "Ramp" и т.п.
Пример:
Отопительный график: 1.0
Заданная темп. подачи: 50 °C
Заданная комнатная темп.: 22 °C
Расчет: (22–20) Ч 1.0 Ч 2.5 = 5
Результат:
Заданная температура подачи будет скорректирована с 50 °C до
55 °C.
Danfoss District Energy VI.LG.M1.50 DEN-SMT/DK 45
