Инструкция

ECL Comfort 310, приложение A361

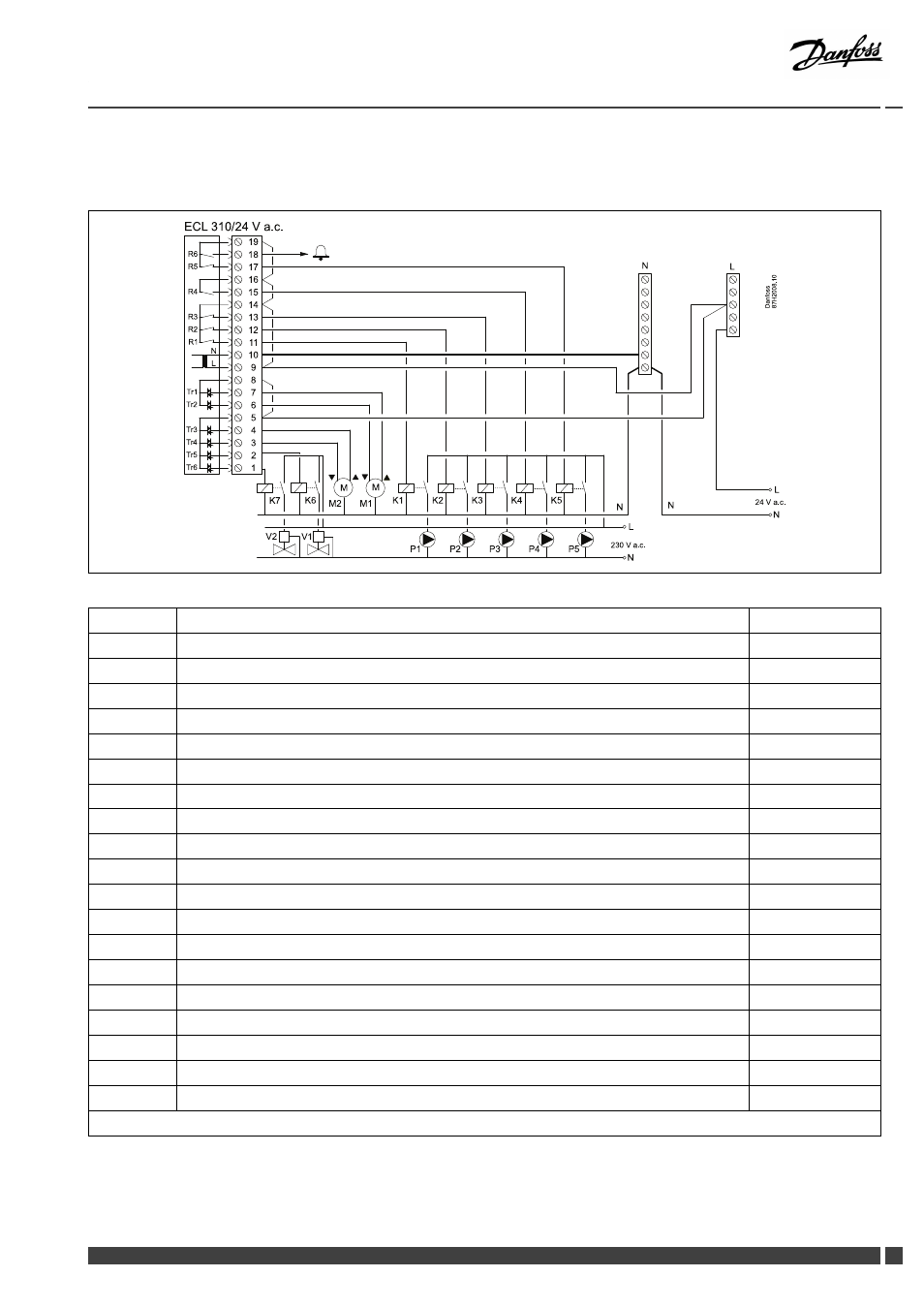

2.5.4 Электрические соединения, ~ 24 В, электропитание, насосы, клапаны с электроприводом и т.п.

Приложение A361.1 / A361.2

8

7

H

2

0

0

8

.1

0

D

a

n

fo

s

s

M

M

2

M

M

1

24 V a .c.

L

N

N

L

N

N

3

4

5

6

7

8

9

10

11

12

13

14

15

16

L

N

Tr1

R1

R2

R3

R4

Tr2

Tr3

Tr4

17

18

19

1

2

Tr5

Tr6

R5

R6

ECL 310/24 V a .c.

K1

K2

P 1

P 2

P 3

P 4

P 5

230 V a .c.

L

N

K3

K4

K5

K6

K7

V2

V1

Клемма

Описание

Макс. нагрузка

19

Фаза для циркуляционного насоса и сигнализации

18

Авария

4 (2) A / ~ 24 В *

17

K5

Циркуляционный насос ВКЛ/ВЫКЛ, контур 2

4 (2) A / ~ 24 В *

16

Фаза для циркуляционного насоса

15

K4

Насос подпитки ВКЛ/ВЫКЛ

4 (2) A / ~ 24 В *

14

Фаза для циркуляционных насосов

13

K3

Циркуляционный насос ВКЛ/ВЫКЛ, контур 2

4 (2) A / ~ 24 В *

12

K2

Циркуляционный насос ВКЛ/ВЫКЛ, контур 1

4 (2) A / ~ 24 В *

11

K1

Циркуляционный насос ВКЛ/ВЫКЛ, контур 1

4 (2) A / ~ 24 В *

10

Напряжение питания ~ 24 В - нейтраль (N)

9

Напряжение питания ~ 24 В - фаза (L)

8

M1

Фаза для регулирующего клапана с электроприводом, контур 1

7

M1

Электропривод - открытие

1 A / ~24 В

6

M1

Электропривод - закрытие

1 A / ~24 В

5

M2

Фаза для регулирующего клапана с электроприводом, контур 2

4

M2

Электропривод - открытие

1 A / ~24 В

3

M2

Электропривод - закрытие

1 A / ~24 В

2

K6

Электромагнитный клапан, V1, контур 1, функция подпитки

1 A / ~24 В

1

K7

Электромагнитный клапан, V2, контур 2, функция подпитки

1 A / ~24 В

* Контактная группа реле: 4 A для омической нагрузки, 2 A для индуктивной нагрузки

Установленные на заводе перемычки:
5 с 8, 9 с 14, 14 с 16, 16 с 19, L с 5 и L с 9, N с 10

Danfoss District Energy

VI.LG.M1.50

DEN-SMT/DK

19
