Инструкция по эксплуатации Danfoss ECL Comfort 310, приложение A361
Страница 16
Инструкция
ECL Comfort 310, приложение A361

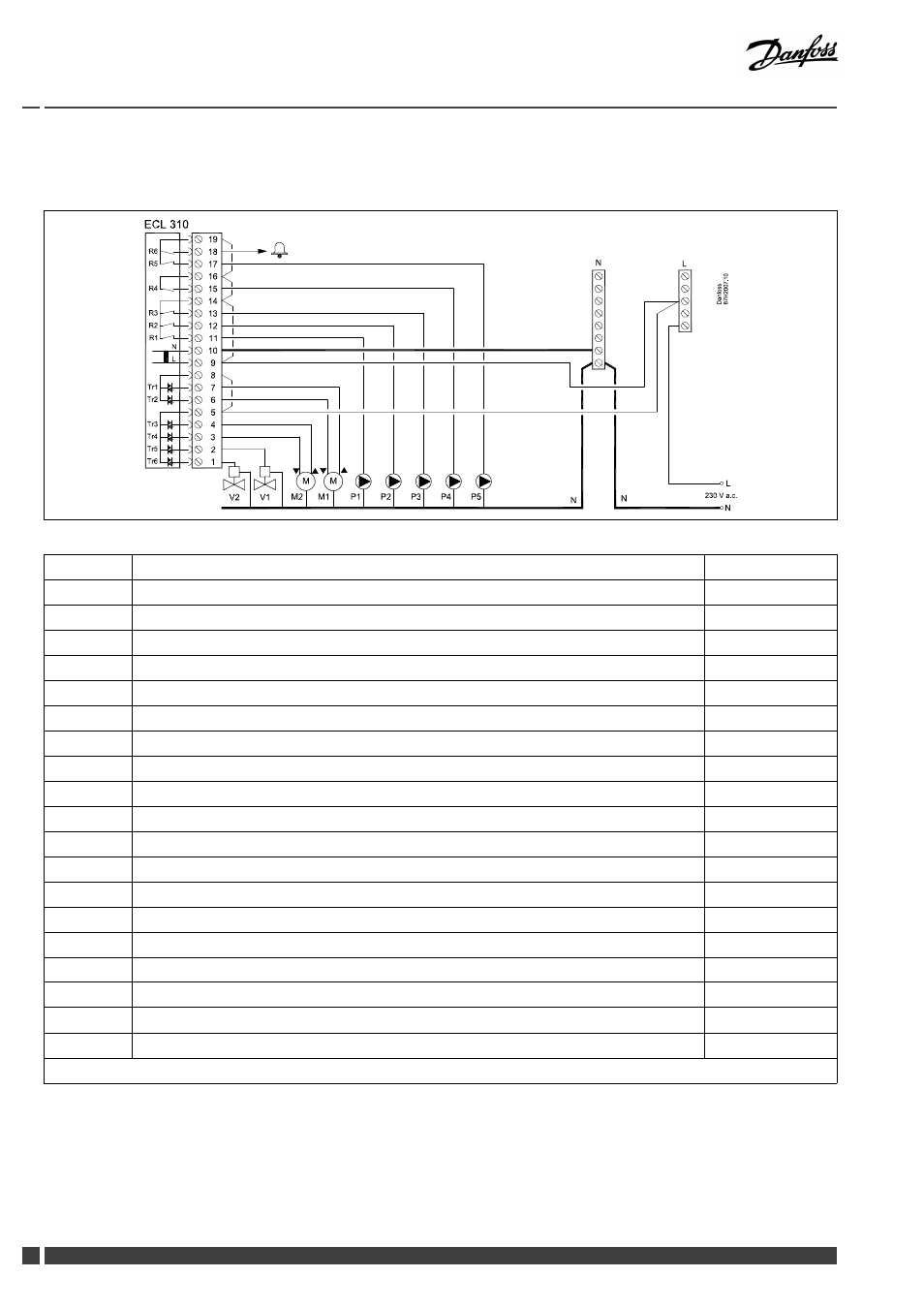

2.5.2 Электрические соединения, ~ 230 В, электропитание, насосы, регулирующие клапаны с электроприводом и т.п.
Приложение A361.1 / A361.2
Клемма
Описание
Макс. нагрузка
19
Фаза для циркуляционного насоса и сигнализации
18
Авария
4 (2) A / ~ 230 В *
17
P5
Циркуляционный насос ВКЛ/ВЫКЛ, контур 2
4 (2) A / ~ 230 В *
16
Фаза для циркуляционного насоса
15
P4
Насос подпитки ВКЛ/ВЫКЛ
4 (2) A / 230 В *
14
Фаза для циркуляционных насосов
13
P3
Циркуляционный насос ВКЛ/ВЫКЛ, контур 2
4 (2) A / ~ 230 В *
12
P2
Циркуляционный насос ВКЛ/ВЫКЛ, контур 1
4 (2) A / ~ 230 В *
11
P1
Циркуляционный насос ВКЛ/ВЫКЛ, контур 1
4 (2) A / ~ 230 В *
10
Напряжение питания ~ 230 В - нейтраль (N)
9
Напряжение питания ~ 230 В - фаза (L)
8
M1
Фаза для регулирующего клапана с электроприводом, контур 1
7
M1
Электропривод - открытие
0.2 A / ~230 В
6
M1
Электропривод - закрытие
0.2 A / ~230 В
5
M2
Фаза для регулирующего клапана с электроприводом, контур 2
4
M2
Электропривод - открытие
0.2 A / ~230 В
3
M2
Электропривод - закрытие
0.2 A / ~230 В
2
V1
Электромагнитный клапан, контур 1, функция подпитки
0.2 A / ~230 В
1
V2
Электромагнитный клапан, контур 2, функция подпитки
0.2 A / ~230 В
* Контактная группа реле: 4 A для омической нагрузки, 2 A для индуктивной нагрузки
Установленные на заводе перемычки:
5 с 8, 9 с 14, 14 с 16, 16 с 19, L с 5 и L с 9, N с 10
16
DEN-SMT/DK
VI.LG.M1.50
Danfoss District Energy
