Nuvola 3 Comfort руководство для технического персонала
37 газовые настенные котлы
140 Fi - 240 Fi - 280 Fi - 320 Fi

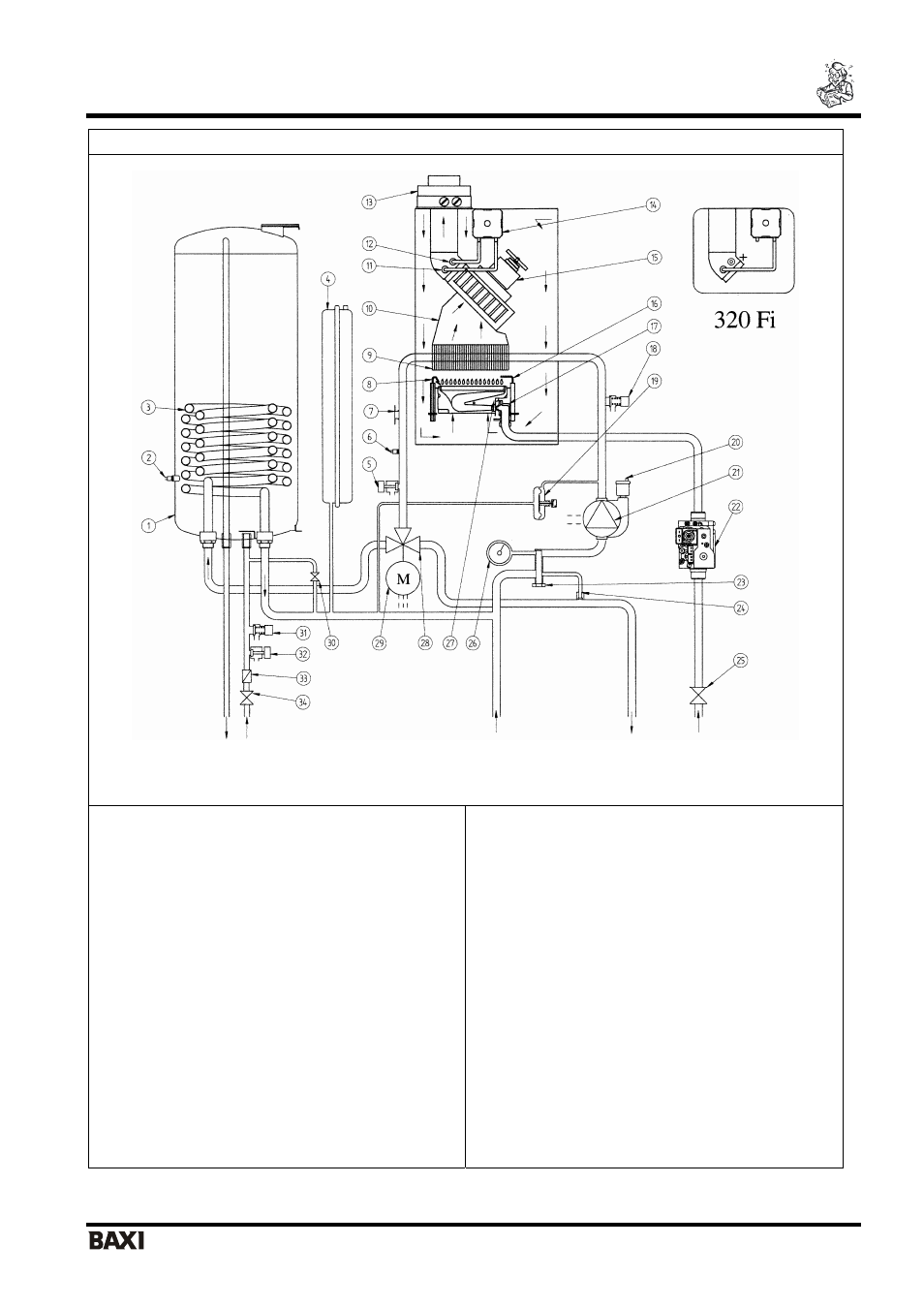

Рис.21
Обозначения:
1 - бойлер
2 - датчик температуры бойлера
3 - змеевик бойлера
4 - расширительный бак
5 - кран слива воды из котла
6 - датчик температуры (тип NTC) системы
отопления
7 - термостат перегрева
8 - электрод зажигания
9 - первичный теплообменник
10 - дымовой колпак
11 - точка замера отрицательного давления
12 - точка замера положительного давления
13 - концентрическая муфта
14 - датчик тяги - пневмореле
15 - вентилятор
16 - электрод контроля пламени
17 - рампа подачи газа с форсунками
18 - сбросной предохранительный клапан системы
отопления (3 бар)
19 - дифференциальный гидравлический прессостат
20 - автоматический воздухоотводчик
21 - насос с автоматическим воздухоотводчиком
22 - газовый клапан
23 - фильтр на возврате воды
24 - автоматический байпас
25 - газовый кран
26 - манометр
27 - горелка
28 - трехходовой клапан
29 - мотор трехходового клапана
30 - кран заполнения системы отопления
31 - сбросной предохранительный клапан бойлера (8
бар)
32 - кран слива воды из бойлера
33 - ограничитель протока воды
34 - кран на входе холодной воды
подача в
систему
отопления
газ
подача
холодной
воды
возврат из
системы
отопления
выход
горячей
воды
