Nuvola 3 Comfort руководство для технического персонала
24 газовые настенные котлы
18. Порядок перевода котла на другой тип газа и настройки
давления
18.1. ПРОВЕРКА ВХОДНОГО ДИНАМИЧЕСКОГО
ДАВЛЕНИЯ ГАЗА.
•
Открутить винт на штуцере (Pа, рис. 12а) и присоединить к
штуцеру (Pа) манометр.
•
Открыть газовый кран и нажимая кнопку
(глава 3.2)
установить переключатель режимов в положение «зима» и
подождать до включения котла.
•
Проверить динамическое входное давление газа (штуцер
Pа, рис. 12a). Номинальные давления: 20 мбар для
природного газа, 37 мбар для пропана или 30 мбар для
бутана.
•
Выключить котел и закрыть газовый кран.
•
Отсоединить манометр и закрутить винт на штуцере Pа.
18.2. НАСТРОЙКА МАКСИМАЛЬНОГО И
МИНИМАЛЬНОГО ДАВЛЕНИЯ НА ГОРЕЛКЕ ПРИ
ПОМОЩИ РЕГУЛЯТОРА ДАВЛЕНИЯ
Настройка максимального давления
•
На котлах с закрытой камерой сгорания необходимо снять
переднюю панель, отвинтив соответствующие крестовые
винты (для того, чтобы избежать погрешности в
измерениях, связанной с герметичной камерой сгорания).
Аналогичные результаты измерений можно получить при
подсоединении отрицательного входа дифференциального
манометра через тройниковый отвод к компенсационному
выходу газового клапана Рс.
•
Открутить винт на штуцере Рb (рис. 12a) и присоединить к
штуцеру Рb манометр. Для моделей 240 i/Fi использовать
штуцер (3) расположенный на трубе подачи газа (Рис.12 б).
•
Открыть газовый кран и нажимая кнопку
(глава 3.2)
установить переключатель режимов в положение «зима» и
подождать до включения котла. Убедиться, что котел
работает на максимальной мощности.
•
Проверить давление газа на горелке согласно таблице 1
для соответствующей модели котла и соответствующего
типа газа. При необходимости снять крышку модулятора и
поворачивать латунный винт ключом до достижения
давления, указанного в таблице 1 для соответствующей
модели котла и соответствующего типа газа.
Настройка минимального давления
•
Отсоединить провод питания модулятора. Котел перейдет в режим минимальной мощности. Проверить
давление газа на горелке согласно таблице 1 для соответствующей модели котла и соответствующего типа
газа. При необходимости поворачивать красный винт до достижения давления, указанного в таблице 1 для
соответствующей модели котла и соответствующего типа газа.
•
Присоединить на место провод питания модулятора и установить на место крышку модулятора.
•
Выключить котел и закрыть газовый кран.
•
Отсоединить манометр и закрутить винт на штуцере

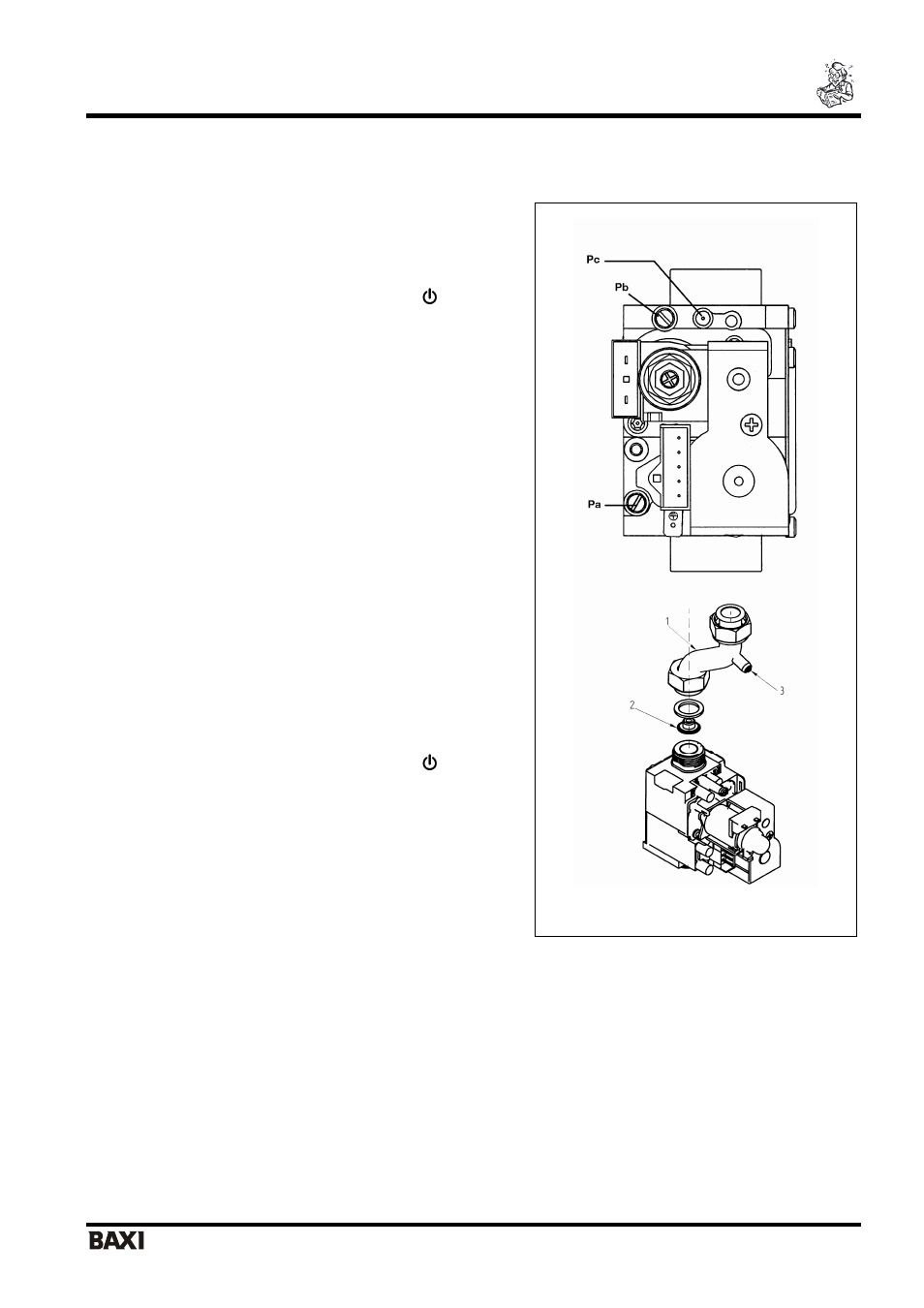

Клапан SIT SIGMA 845
Рис.12а
Рис.12б (модели 240 i - 240 Fi)
