Nuvola 3 Comfort руководство для технического персонала
18 газовые настенные котлы
16. Установка дымохода и воздуховода
Ниже описываются поставляемые в качестве аксессуаров трубы и крепления
для котлов с закрытой камерой сгорания и принудительной вытяжкой.
Котел специально спроектирован для присоединения к дымоходу и
воздуховоду коаксиальной трубой. Возможно также использование
раздельных
труб при помощи разделительного комплекта. При
использовании раздельных труб возможно также объединение их на
конечном участке специальным коаксиальным наконечником (терминалом).
Используйте только аксессуары, поставляемые данным
производителем.
…коаксиальный дымоход (концентрический).
Этот тип трубопровода позволяет отводить сгоревшие газы наружу и
забирать воздух для горения снаружи здания, а также присоединяться к
общему дымоходу (LAS - система).
90° коаксиальный изгиб позволяет присоединять котел к дымоходу в любом
направлении, поскольку он может поворачиваться на 360°. Кроме того, он
может использоваться в качестве дополнительного в сочетании с
коаксиальной трубой или с 45° изгибом.
ВНИМАНИЕ: для безопасной работы котла необходимо, чтобы
трубы отвода продуктов сгорания были хорошо зафиксированы на
стенах с помощью специальных кронштейнов.

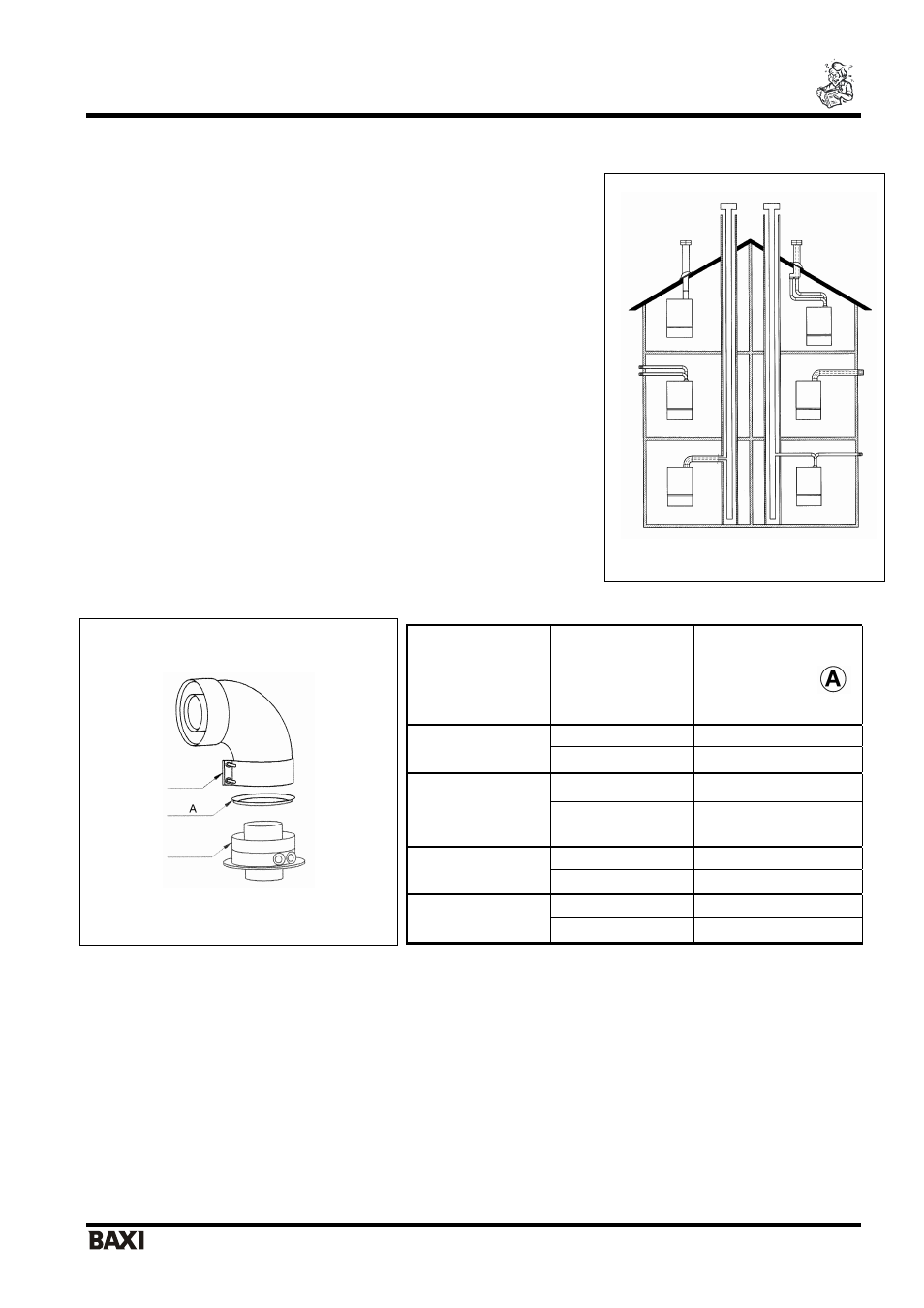

Рис.8
Рис.9
Модель котла Максимальная
длина
(м)
Использовать
ДИАФРАГМУ на
ВОЗДУХОВОДЕ
(мм)
0 ÷ 2,5 73
NUVOLA 3 140 Fi
2,5 ÷ 5 НЕТ
0 ч 0,5 73
0,5 ч 2 80
NUVOLA 3 240 Fi
2 ÷ 4 НЕТ
0 ÷ 1 76
NUVOLA 3 280 Fi
1 ÷ 4 НЕТ
0 ÷ 1 80
NUVOLA 3 320 Fi
1 ÷ 3 НЕТ
Если выход дымохода расположен снаружи, воздуховод должен выступать из стены не менее чем на 18 мм с тем,
чтобы на него герметично установить алюминиевую погодную насадку во избежание попадания воды.
Обеспечьте наклон трубы в сторону улицы - 1см на каждый метр ее длины.
90° изгиб сокращает возможную полную длину трубы на 1 м.
45° изгиб сокращает возможную полную длину трубы на 0,5 м.
крепежный зажим
коаксиальная
выходная муфта
