Nuvola 3 Comfort руководство для технического персонала
31 газовые настенные котлы
•
Защита от блокировки трехходового клапана.
Если котел не работает на контур отопления в течение 24 часов подряд, трехходовый клапан осуществляет
одно полное переключение. Данная функция работает, если к котлу подключено электропитание.
•
Водяной сбросной клапан системы отопления - настроен на давление 3 бар и установлен в системе
отопления.
•
Функция «анти-легионелла»
Функция «анти-легионелла» НЕ активна.
Для активации данной функции установите параметр F21 = 01 (см. параграф 20). Когда функция активна,
электронное управление котла раз в неделю нагревает воду, содержащуюся в бойлере, до температуры выше
60°С (функция работает, только если вода в бойлере в предыдущие 7 дней не нагревалась выше 60°С).
Примечание: В случае поломки датчика температуры NTC системы ГВС (поз.5 - рис.20-21) производство горячей
санитарной воды, тем не менее, продолжается. В этом случае контроль температуры осуществляется посредством
датчика на подаче.

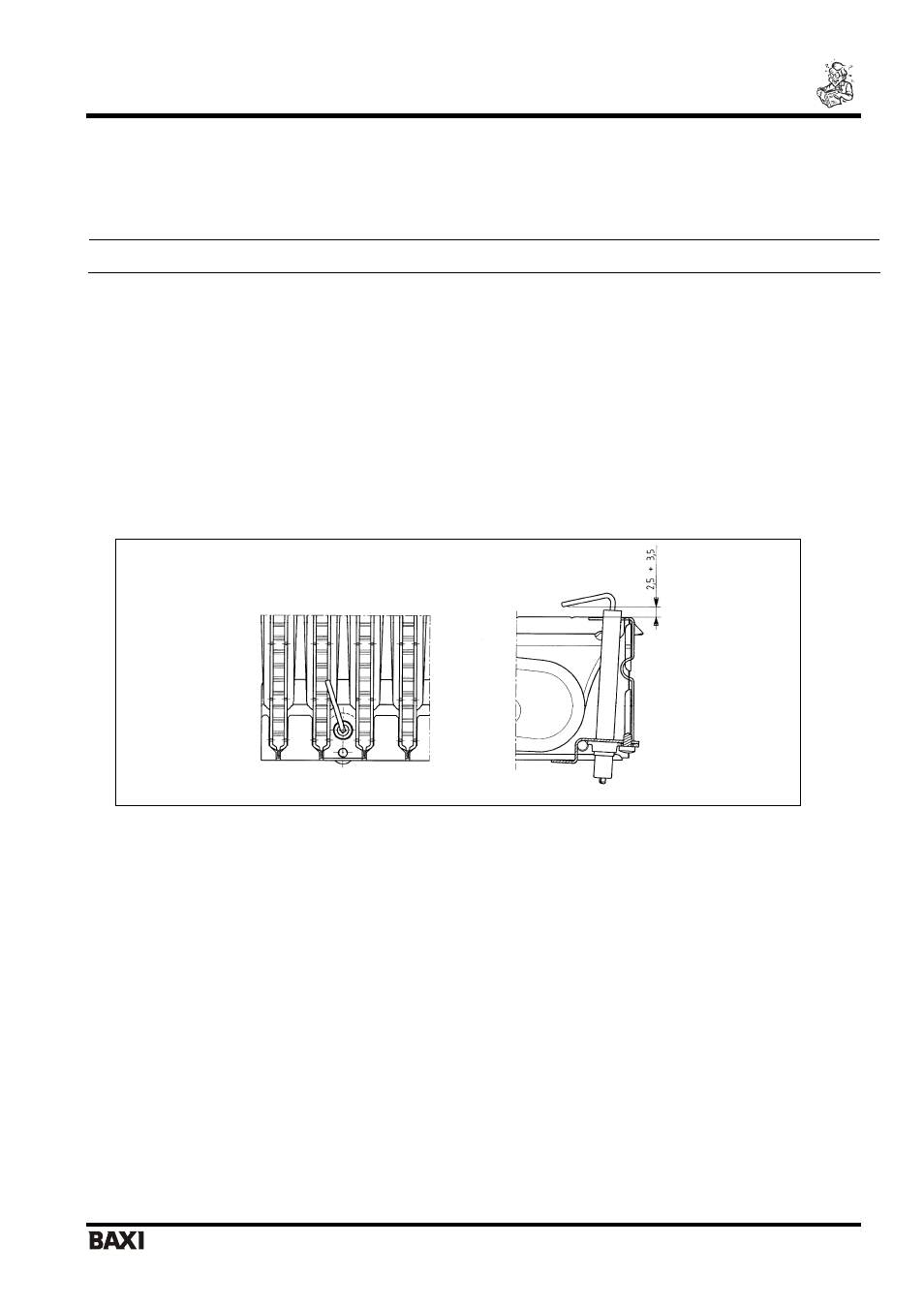

22. Расположение электрода зажигания и электрода-датчика
пламени.
Рис.15
23. Контроль отходящих газов
При необходимости контроля отходящих газов котлы с принудительной тягой имеют две точки замера.
Одна из них находится на вытяжном дымоходе и позволяет контролировать соответствие отходящих газов
гигиеническим нормам.
Вторая точка замера находится на трубе забора воздуха и позволяет определить наличие продуктов сгорания в
забираемом воздухе при использовании коаксиальной системы труб.
В точках замера определяют:
- температуру продуктов сгорания
- содержание кислорода (О
2
) или, наоборот, двуокиси углерода (СО
2
)
- содержание окиси углерода (СО)
Температура подаваемого воздуха определяется в точке замера на трубе подачи воздуха, вставив датчик примерно
на 3 см.
Если необходим контроль отходящих газов в моделях с естественной тягой в, то в дымоходе следует проделать
отверстие на расстоянии от котла, равном двум внутренним диаметрам трубы.
В точке замера определяют:
- температуру продуктов сгорания
- содержание кислорода (О
2
) или, наоборот, двуокиси углерода (СО
2
)
- содержание окиси углерода (СО)
Замер температуры поступающего воздуха проводится рядом с местом входа воздуха в котел.
Отверстие проделывается установщиком при первоначальной установке агрегата и должно быть затем герметично
заделано, чтобы избежать просачивания продуктов сгорания при нормальной работе.
Сбросной клапан должен быть присоединен к дренажной системе через воронку. Категорически воспрещается
использовать его для слива воды из системы отопления.
