Рекомендуем
установить
расширительный бак системы ГВС
в следующих случаях:
• давление
в
системе
водоснабжения превышает 4
бар и требуется установка
редуктора давления;
• на входе холодной воды в котел
установлен обратный клапан;
• общая
протяженность
сети
холодного
водоснабжения
недостаточна для расширения
воды, содержащейся в бойлере,
и
необходимо
использовать
расширительный бак системы
ГВС.
Рекомендация:
Для
эффективной
работы
расширительного бака давление в
системе водоснабжения должно
быть ниже 4 бар. В противном
случае
установите
редуктор
давления.
Он
должен
быть
отрегулирован так, чтобы давление
холодной воды на входе в котел
было ниже 4 бар.
Если
жесткость
воды
выше
значения 25º F (где 1º F = 10 мг
СаСО
3
на 1 литр воды) следует
установить
полифосфатный
дозатор или подобную систему для
умягчения
воды,
которая
соответствует
действующим
нормативам.

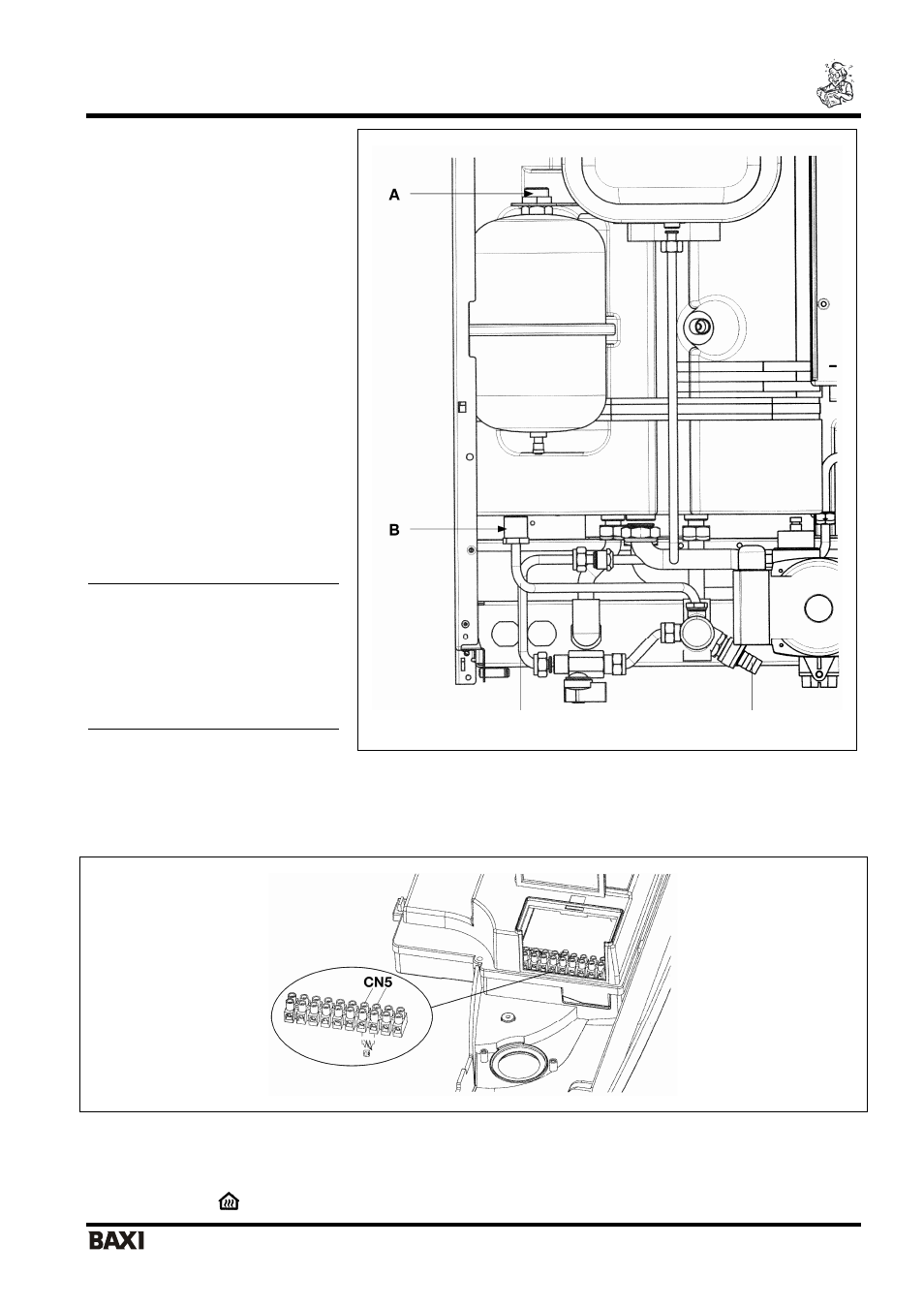

Рис.15
27. Присоединение датчика уличной температуры
В котле предусмотрена возможность присоединения датчика наружной температуры (поставляется отдельно). Для
присоединения руководствуйтесь приведенным ниже рисунком (клеммы 3-4) и инструкцией, прилагаемой к датчику.
Рис.16
При подсоединенном датчике уличной температуры регулирование температуры на подаче в систему отопления
можно осуществлять двумя разными способами.
В случае, когда съемная панель управления установлена на котле (параграф 17.1), регулирование температуры на
подаче в систему отопления зависит от кривой K REG (график 3), которую устанавливают в ручном режиме с
помощью кнопок +/-
.
Клеммная колодка М2
Трубка расширительного
бака ГВС
Кран слива воды из
бойлера
