Nuvola 3 Comfort руководство для технического персонала
23 газовые настенные котлы
УСТАНОВКА ПАРАМЕТРОВ
• установите параметры «MODUL» и «AMBON» равными 0, как описано в параграфе 19.1;
• установите параметр F10 = 00 в случае, если к котлу не подключен дополнительный комнатный термостат;
F10 = 02 в случае, если к котлу подключен дополнительный комнатный термостат;
ПОДСОЕДИНЕНИЕ КОМНАТНОГО ТЕРМОСТАТА
• откройте доступ к клеммам подключения электропитания (рис.10),
• подключите двухпроводной кабель, идущий от термостата, к клеммам (1) и (2);
• включите электропитание котла.
ФУНКЦИОНИРОВАНИЕ КНОПКИ ПРИ ПОДСОЕДИНЕННОМ КОТНАТНОМ ТЕРМОСТАТЕ.
В данном случае кнопка не действует так, как было описано в параграфе 3.4 (функция ECONOMY-COMFORT ).
Котел работает на систему отопления только когда идет одновременный запрос от комнатного термостата и
установленной почасовой программы работы котла.
Нажимая кнопку
можно запустить работу котла на систему отопления при запросе только от комнатного
термостата, при отсутствии запроса установленной почасовой программы («взлом» в ручном режиме). В этом
случае на дисплее панели управления появляется мигающий символ . Функционирование котла в ручном режиме
прекращается при наступлении следующего периода почасовой программы без запроса тепла на систему
отопления.
17.2 Установка выносной панели управления на стене.
Для установки выносной панели управления на стене необходимо действовать следующим образом:
1. Отвинтить два винта (a - b рис.11), которые фиксируют корпус котла;

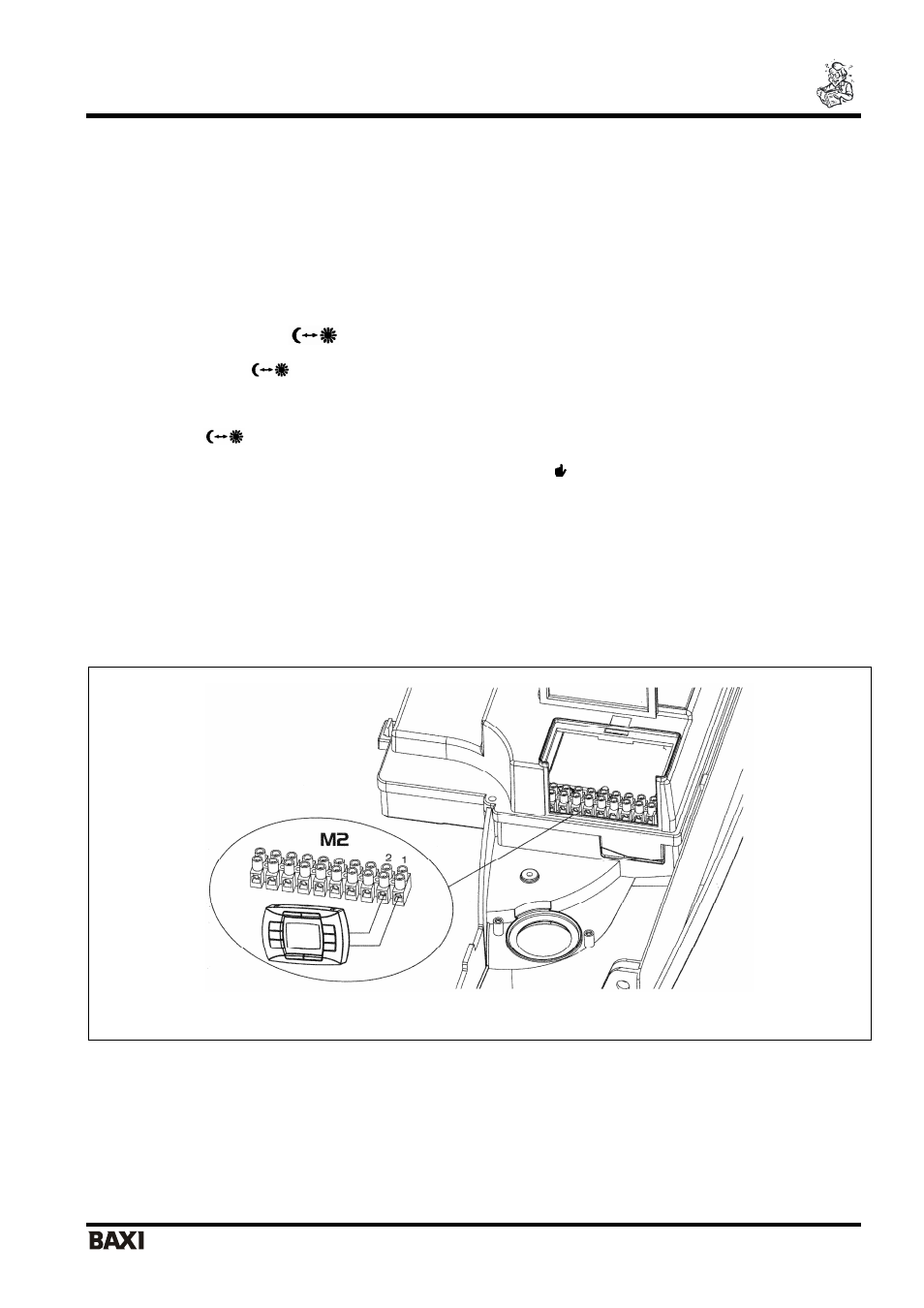

2. открыть доступ к клеммной колодке М2 как показано на рис.12;
3. отсоединить два красных провода от клемм 1-2 и подсоединить два провода, идущих от панели управления
Рис.12
Внимение: подключение дополнительного комнатного термостата возможно только при наличии релейной платы
зонального управления (приобретается отдельно – см.параграф 27) .
установить значение параметра F10 :
F10 = 00 в случае, если к котлу не подключен дополнительный комнатный термостат;
F10 = 02 в случае, если к котлу подключен дополнительный комнатный термостат;
ВАЖНО: по завершении установки выносной панели управления включите электропитание котла и проверьте
работу панели управления.
