Nuvola 3 Comfort руководство для технического персонала
19 газовые настенные котлы

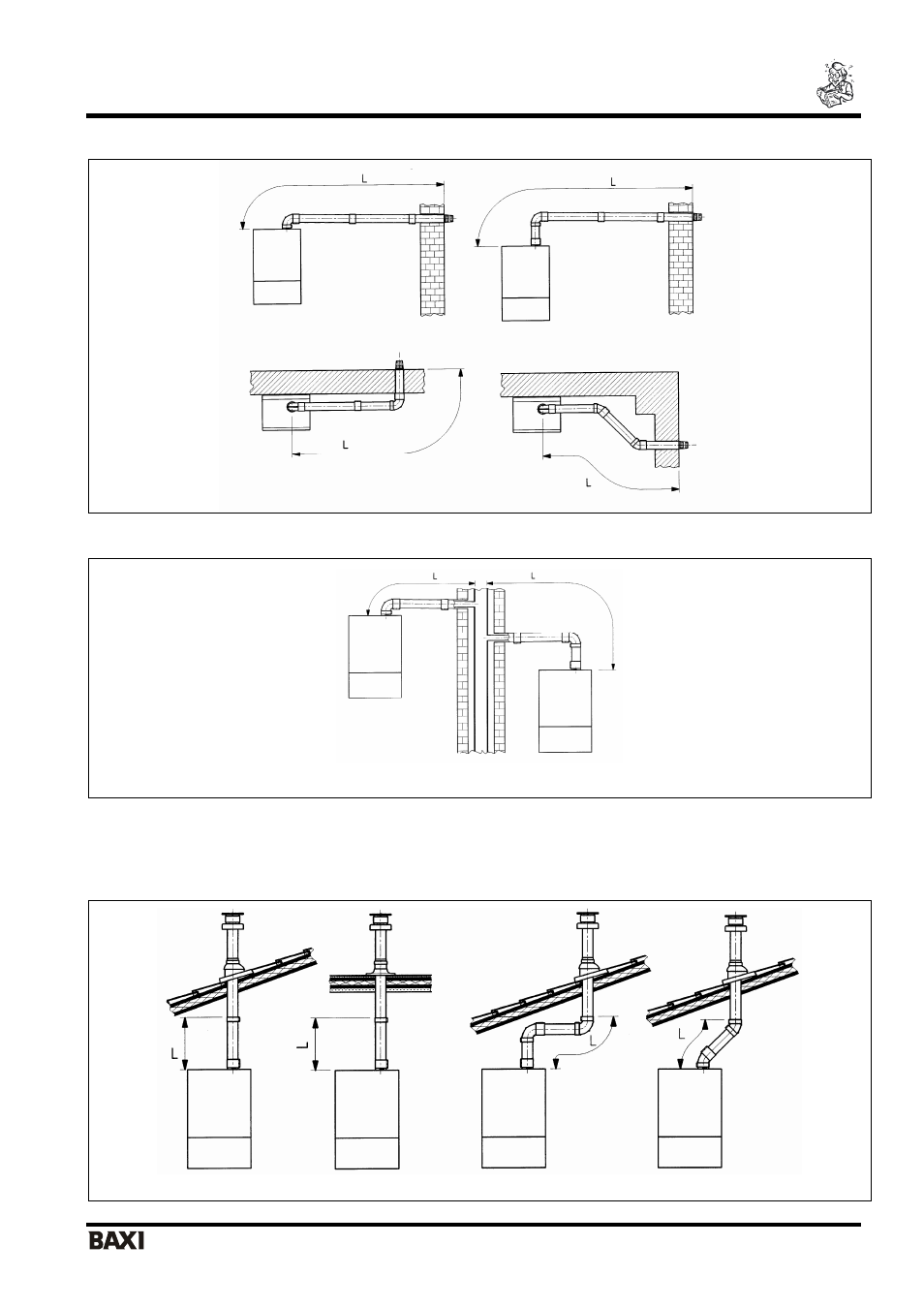

16.1 Варианты горизонтальной установки наконечника дымохода
16.2 Варианты установки при присоединении к общему дымоходу (LAS - система)
16.3 Варианты вертикальной установки наконечника дымохода
Такая установка может быть выполнена как на плоской, так и на наклонной крыше путем закрепления наконечника с
соответствующей погодной насадкой и рукавом (дополнительные аксессуары поставляется по требованию).
Подробные инструкции об установке аксессуаров см. в прилагаемых к ним технических документах.
L max = 4 м L max = 4 м L max = 2 м L max = 3 м
L max = 4 м
L max = 5 м - 140 Fi L max = 4 м
L max = 5 м - 140 Fi
L max = 3 м
L max = 4 м - 140 Fi L max = 3 м
L max = 4 м - 140 Fi
L max = 4 м
L max = 5 м - 140 Fi
