Nuvola 3 Comfort руководство для технического персонала
16 газовые настенные котлы
2.2 эксплуатируемое оборудование:
Перед установкой котла отопительное оборудование должно быть предварительно очищено от грязи и отложений,
используя вещества, имеющиеся в свободной продаже (см.пункт 2.1)
Для защиты оборудования от накипи необходимо использовать вещества-ингибиторы, такие как SENTINEL X100 и
FERNOX Protettivo для отопительного оборудования. При использовании данных веществ необходимо строго
следовать указаниям инструкций по их применению.
Напоминаем Вам, что наличие отложений в тепловом оборудовании приводит к проблемам в работе котла
(перегрев, шумность горелки и т.п.)
2.3 Рекомендуется установить запорные краны на трубах подачи и возврата системы отопления и фильтра на трубе
возврата ("обратки").
При не соблюдении данных рекомендаций аппарат снимается с гарантийного обслуживания.
13. Установка котла
Выберите местоположение котла, затем прикрепите имеющийся шаблон к стене.
Подведите трубы к входным отверстиям воды и газа, размеченным в нижней части шаблона. Мы советуем
установить на вход в центральную систему отопления и возврат из нее два запорных крана G3/4'' (поставляются по
требованию); эти краны позволят производить работы в системе, не сливая из нее воду полностью.
Настоятельно рекомендуется установить сетчатый фильтр и отстойную емкость (“грязевик”) на трубе
возврата из системы, чтобы туда собирались отложения, которые могли остаться в системе после очистки.
Присоедините дымоход и воздуховод согласно инструкции, данной в последующих разделах.
При установке котла модели 240 i - 280 i (с открытой камерой сгорания) соедините его с дымоходом при помощи
металлической трубы, устойчивой с течением времени к механической нагрузке, нагреву и воздействию продуктов
сгорания и конденсата.

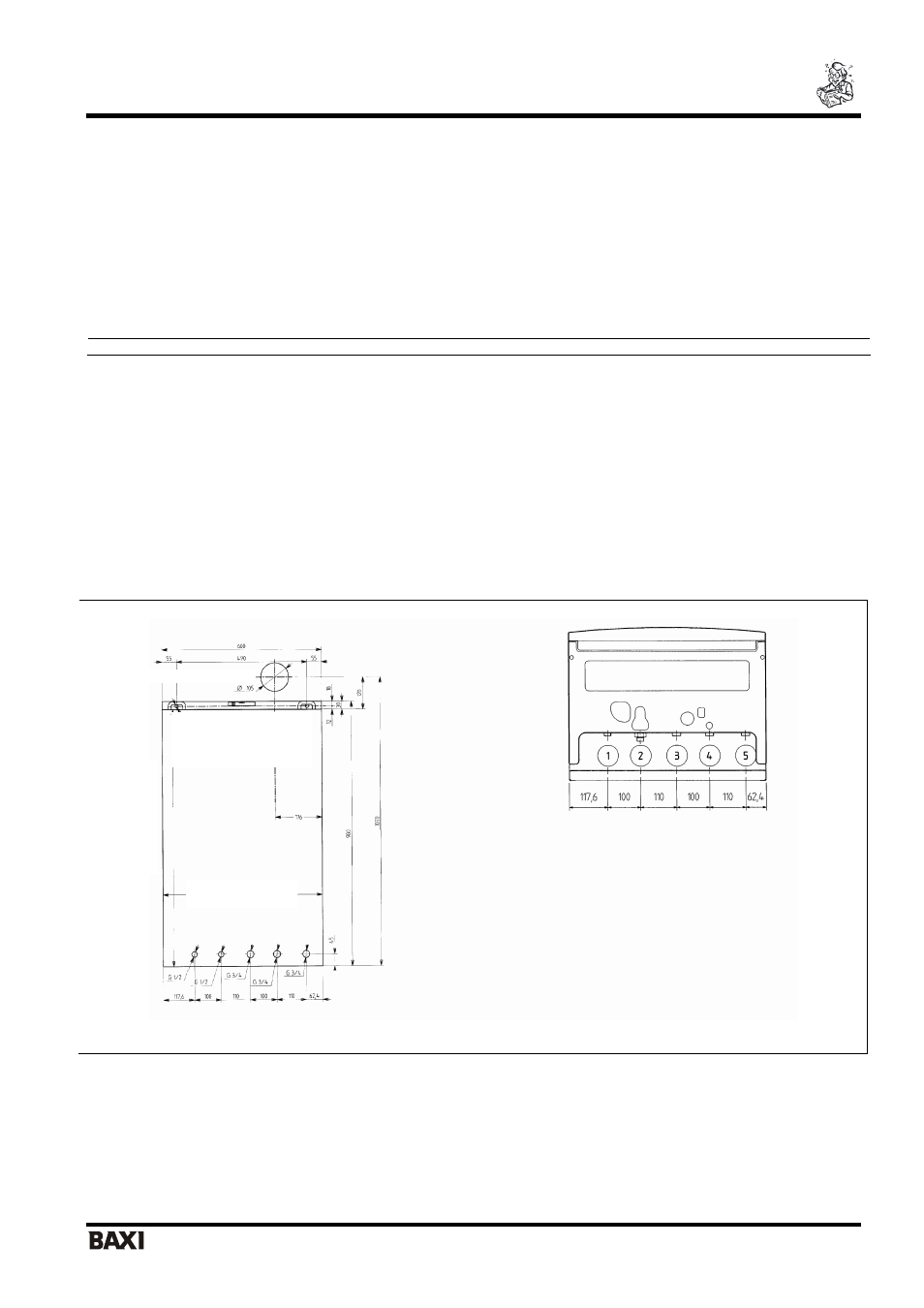

Рис.5
высота
котла
78
0
1: выход горячей бытовой воды G 1/2
2: вход холодной воды G 1/2
3: возврат из системы отопления G 3/4
4: подача в систему отопления G 3/4
5: подача газа G 3/4
ширина котла 600
1 2 3 4 5
сделать отверстия
сверлом ø 12, установить
дюбеля и крюки (входят в
комплект поставки)
ось коаксиального колена
