28. Электрическое присоединение зонального оборудования.
28.1 Присоединение релейной платы (поставляется отдельно).
Релейная плата не входит в комплект поставки котла и заказывается отдельно.
Соедините коннекторы CN6 электронной платы котла и релейной платы с помощью прилагающегося кабеля FLAT.
Присоедините клеммы 1-2-3 коннектора CN1 к клеммам 10-9-8 клеммной колодки М2 котла (Рис.18).

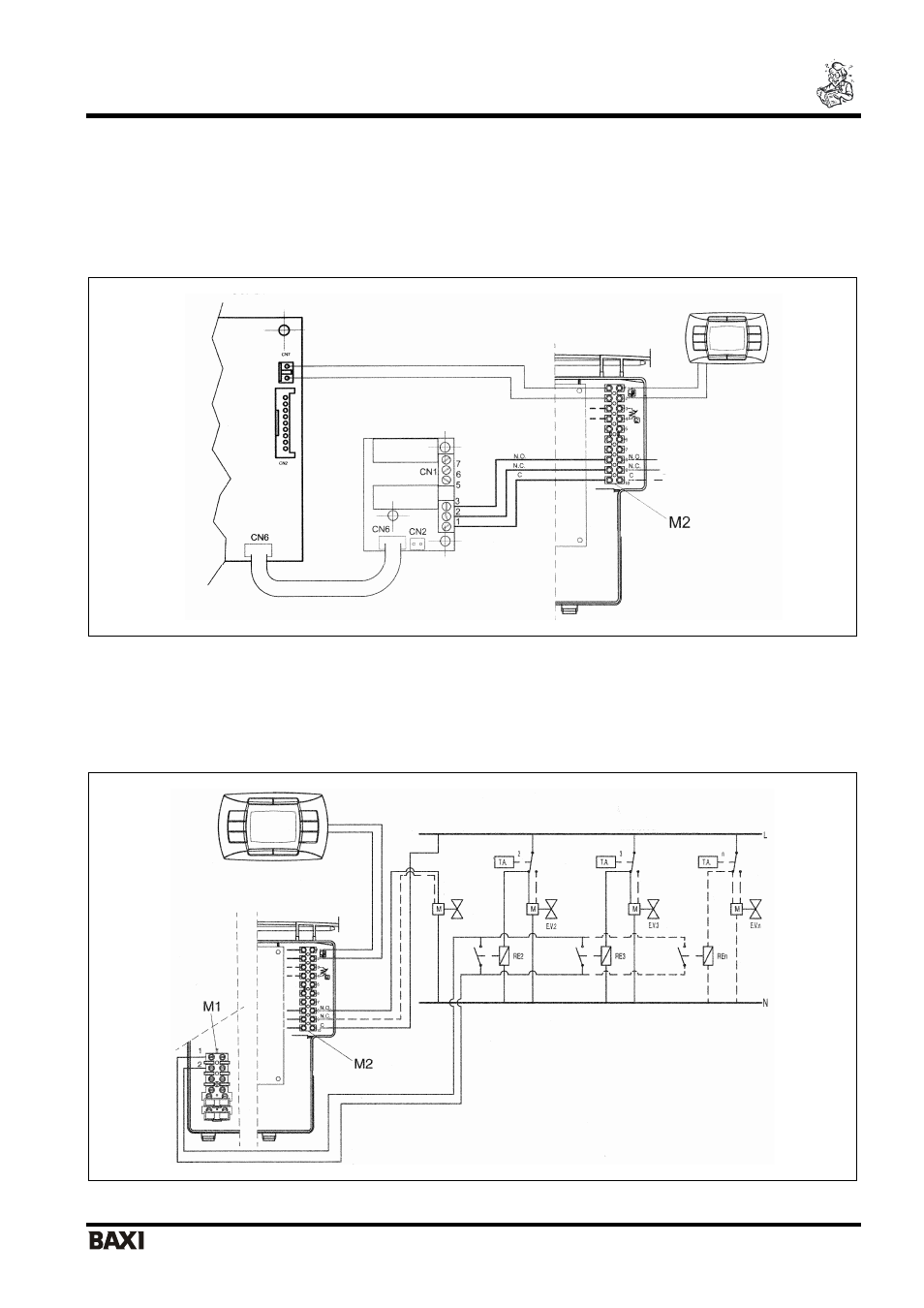

Рис.18
27.2 Присоединение зонального оборудования.
Электрические контакты зон, не контролируемых выносной панелью управления, должны быть запараллелены и
подсоединены к клеммам 1-2 «ТА» клеммной колодки М1 (см. рис.18.1).
Зона, контролируемая выносной панелью управления, управляется электрическим клапаном зоны 1, как показано на
рис.18.1.
Рис.18.1
Внимание: проверьте, чтобы параметр F04 = 2 (как установлено на заводе - параграф 20).
Электронная плата
котла
Релейная плата
реле 1
реле 2
ЗОНА 2,
КОМНАТНЫЙ
ТЕРМОСТАТ
ЗОНА 3,
КОМНАТНЫЙ
ТЕРМОСТАТ
ЗОНА N,
КОМНАТНЫЙ
ТЕРМОСТАТ
электро
клапан
зона 1
ЗОНА 1,
ПАНЕЛЬ
УПРАВЛЕНИЯ
ЗОНА 1
