Nuvola 3 Comfort руководство для технического персонала
34 газовые настенные котлы
В случае, когда съемная панель управления установлена на стене (параграф 17.2), регулирование температуры на
подаче в систему отопления осуществляется автоматически. Электронное управление котла устанавливает в
автоматическом режиме климатическую кривую в зависимости от уличной температуры и заданной температуры в
помещении (см. параграф 19.1).
Внимание: Значение температуры на подаче ТМ зависит от значения параметра F16 (параграф 20). Таким образом,
максимальная установленная температура может быть 85 или 45°С.

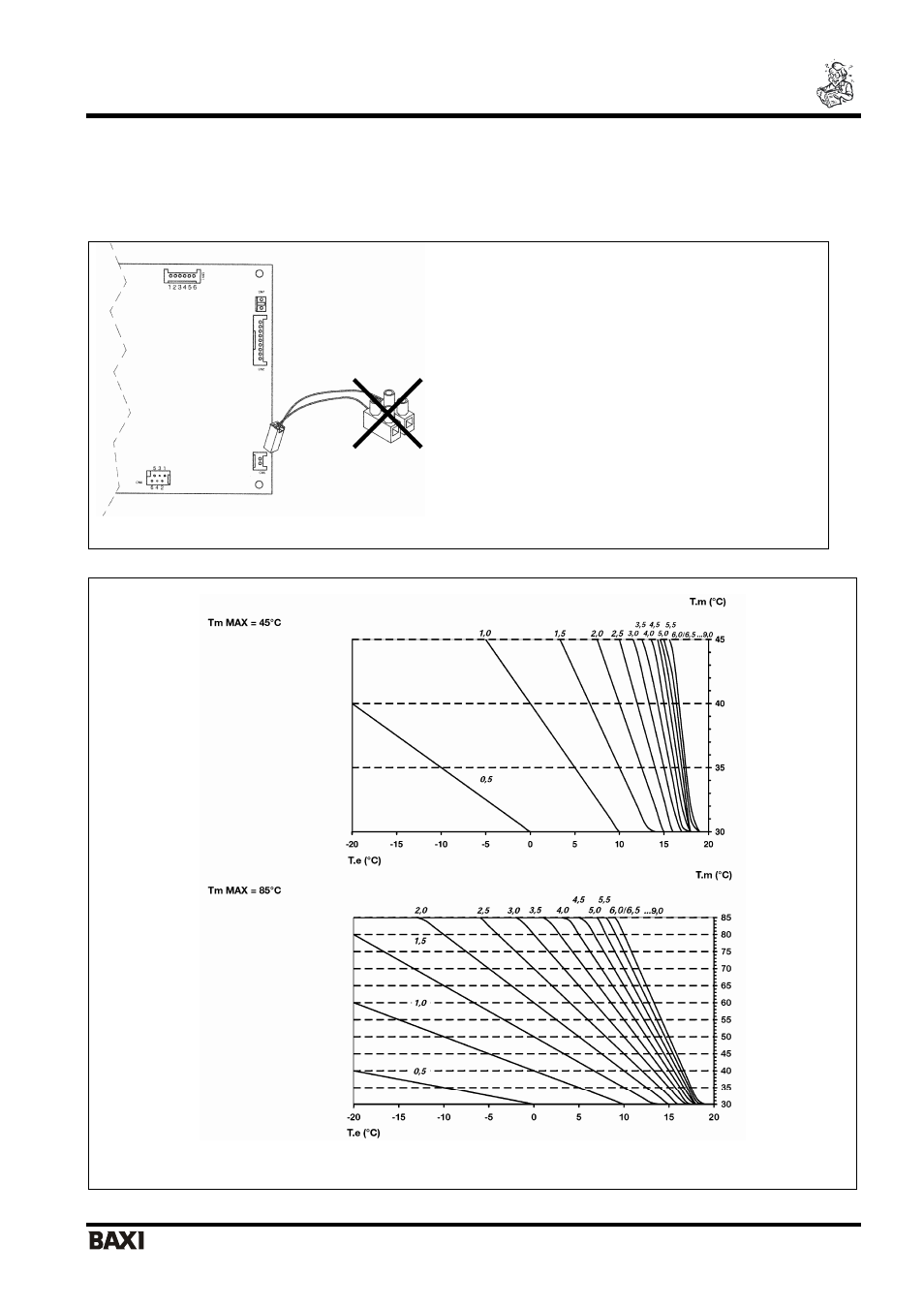

Рис.16.1
Подсоедините провод, входящий в комплект
датчика уличной температуры, к разъему CN5
электронной платы котла как показано на рис.16.1.
Удалите
двухполюсную
клеммную
колодку,
расположенную на проводе, и подсоедините концы
проводов к клеммам 3-4 клеммной колодки М2, как
показано на рис.16.
T
m
= температура воды на подаче в систему отопления
График 3 T.
е
= температура наружного воздуха
