Nuvola 3 Comfort руководство для технического персонала
22 газовые настенные котлы

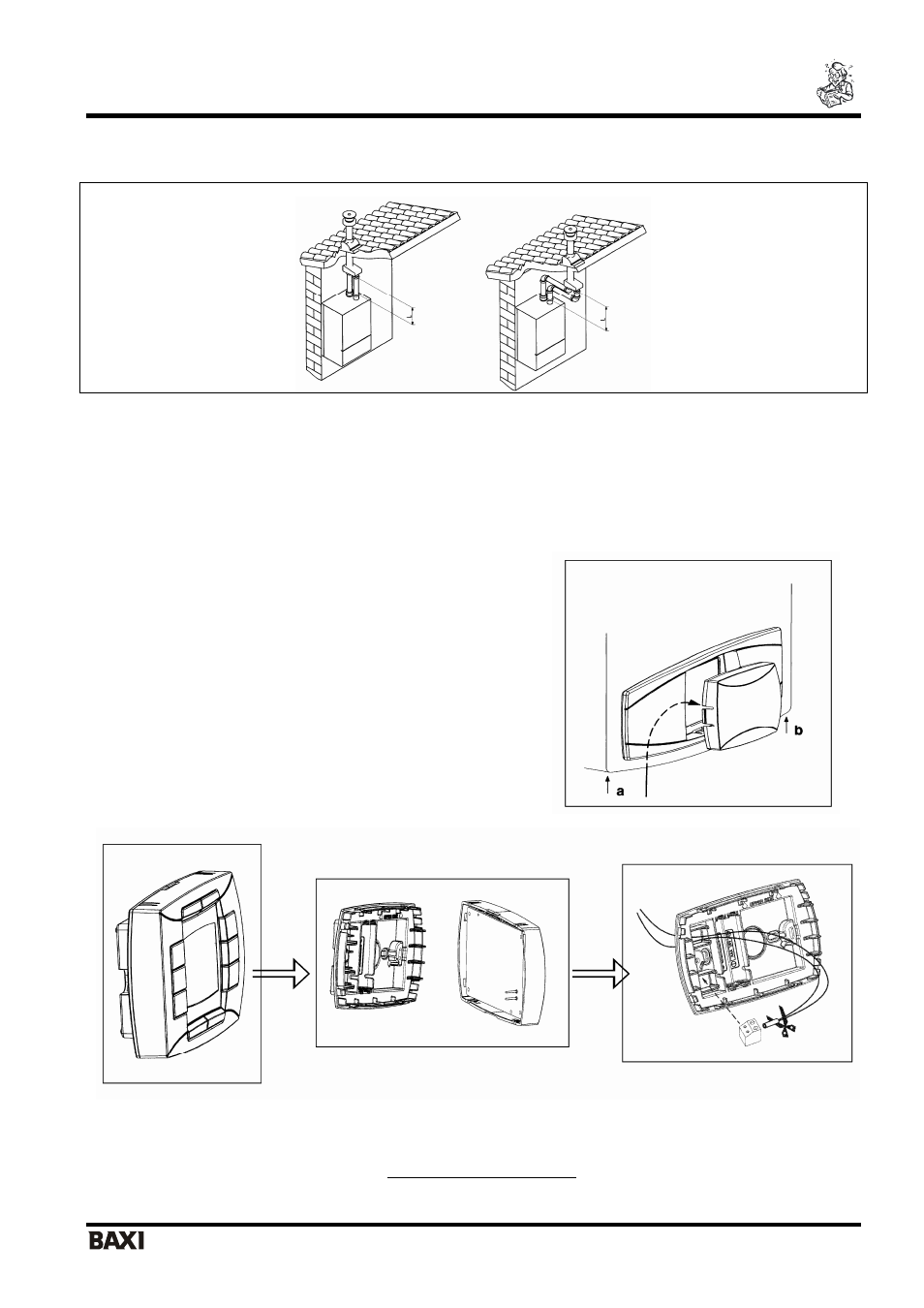

16.5 Варианты дымоотводящей системы по раздельным трубам с вертикальными
наконечниками.
17. Установка выносной панели управления.
Выносная панель управления может быть установлена на передней панели котла или на стене.
17.1 Установка выносной панели управления на передней панели
котла.
Для установки панели управления внутри приборного щитка
передней панели котла, необходимо действовать следующим
образом:
1.
Отвинтить два винта (a - b рис.11), которые фиксируют
корпус котла;
2.
Приподнять слегка корпус и рукой выдавить наружу
крышку передней панели (рис.11);
3.
Через
отверстие,
предназначенное
для
панели
управления, провести красный провод, идущий от
клеммной колодки М2 (расположена за корпусом);
4.
Открыть корпус панели управления (безвинтовое
крепление), обрезать и подсоединить красный провод,
как показано на рис.11.3.
5.
Осторожно вставить панель управления внутрь специального углубления на приборном щитке передней
панели котла;
6.
Закрыть корпус котла, завинтить два винта, которые его фиксируют (рис.11).
Внимание: выносная панель управления - прибор низкого напряжения, его нельзя подсоединять к электросети
напряжением 230 В. Для осуществления электрических подсоединений смотри параграфы 27 и 32.
Рис.11
Рис.11.1
Рис.11.2
Рис.11.3
L max = 15 м
