Nuvola 3 Comfort руководство для технического персонала
20 газовые настенные котлы
… система притока воздуха и отвода продуктов сгорания по двум отдельным трубам.
Этот тип установки позволяет отводить продукты сгорания, как через стену, так и в коллективный дымоход.
Приток воздуха для сгорания может осуществляться также с другой стороны, чем та, куда выходит дымоход.
Разделительный комплект состоит из дымоходного переходника (100/80) и переходника для воздуховода.
Переходник для воздуховода закрепите винтами с уплотнителями, вынутыми ранее из дымового колпака.
При установке системы с раздельными
трубами забора воздуха - отвода продуктов
сгорания
ограничитель
(диафрагму)
следует удалить.
Примечание: Первое колено
в
90° не
учитывать при подсчете максимально
допустимой длины.
Колено 90° позволяет присоединять котел к
трубам забора воздуха - отвода продуктов
сгорания в любом направлении благодаря
возможности вращения на 360°. Данное
колено может быть также использовано как
дополнительный
элемент
при
сборе
системы или вместе с коленом на 45°.
•
Колено 90° сокращает максимальную общую длину труб на 0,5 м.
•
Колено 45° сокращает максимальную общую длину труб на 0,25 м.
Регулировка проема в трубе забора воздуха
Данная настройка нужна для повышения производительности котла и параметров сгорания.
Муфту забора воздуха можно поворачивать для регулировки потока воздуха в зависимости от суммарной длины
воздуховода и дымохода.
Для уменьшения потока воздуха
поверните муфту по часовой стрелке,
для увеличения потока воздуха против
часовой стрелки.
Для оптимальной настройки можно
использовать анализатор продуктов
сгорания, измеряющий содержание
СО
2
в продуктах сгорания при
максимальной
мощности.
Если
содержание
СО
2
низкое,
подачу
воздуха
постепенно
регулируют,
добиваясь
содержания
СО
2
,
приведенного в таблице.
Для правильного подключения и
использования
анализатора
воспользуйтесь прилагаемым к нему
руководством.

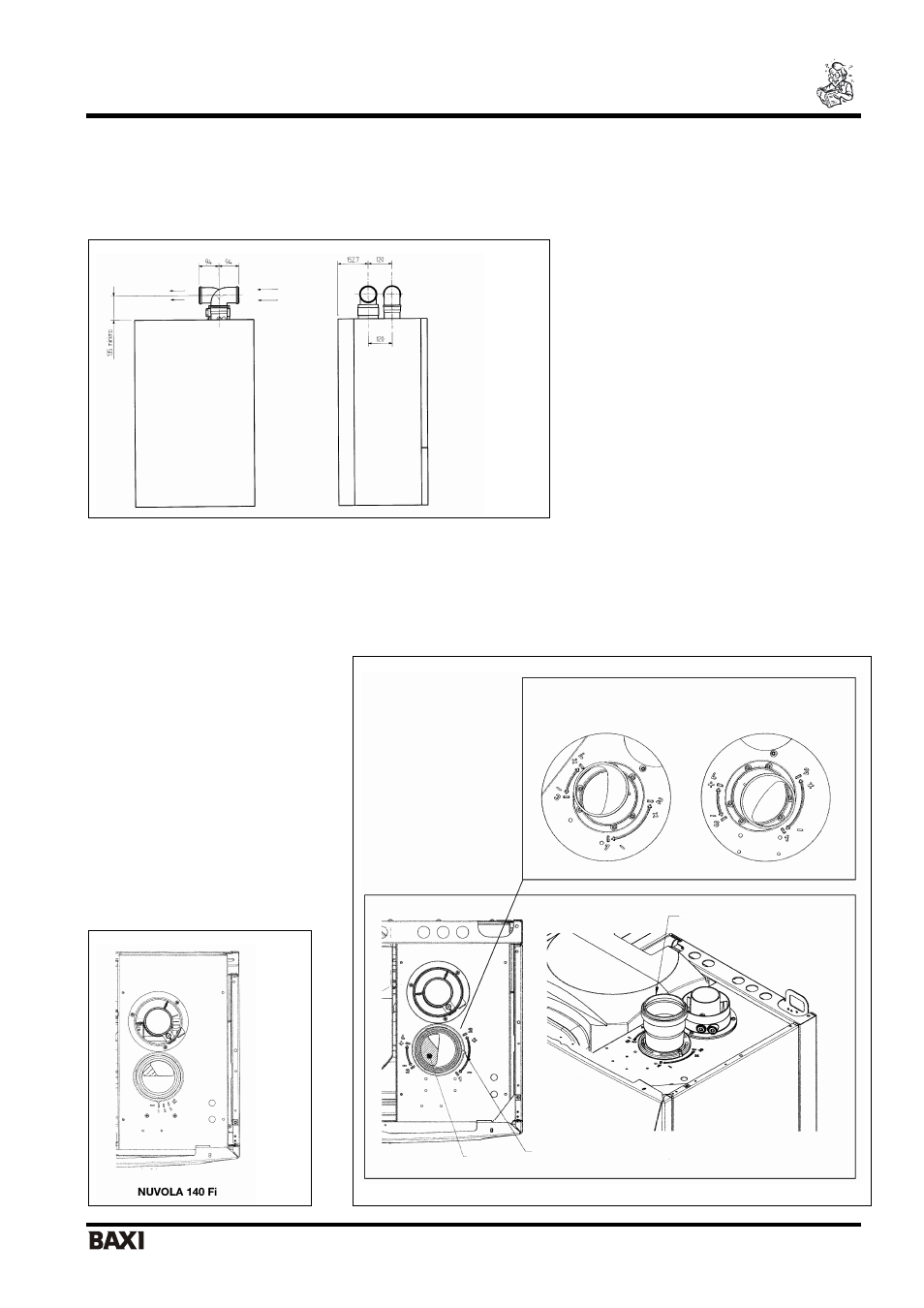

Рис.10
Муфта забора воздуха
Указатель
Отверстие
Модели 240 - 280
Модель 320
