Инструкция по эксплуатации BAXI NUVOLA-3 Comfort
Страница 21
Nuvola 3 Comfort руководство для технического персонала
21 газовые настенные котлы
Важно: При расположении труб типа С52 наконечники для притока воздуха и выхода продуктов сгорания никогда не
должны находиться на противоположных сторонах здания. Общая длина труб притока воздуха (при горизонтальной
установке) не должна превышать 10 метров.
При длине дымохода более 6 м комплект для сбора конденсата (поставляется дополнительно) должен
монтироваться в непосредственной близости от котла.
Обратите внимание! При установке дымохода убедитесь, что труба хорошо изолирована (напр., стекловолокном) в
месте прохода трубы сквозь стену здания.
Подробные инструкции об установке труб смотри в руководствах, прилагаемых к комплектам.

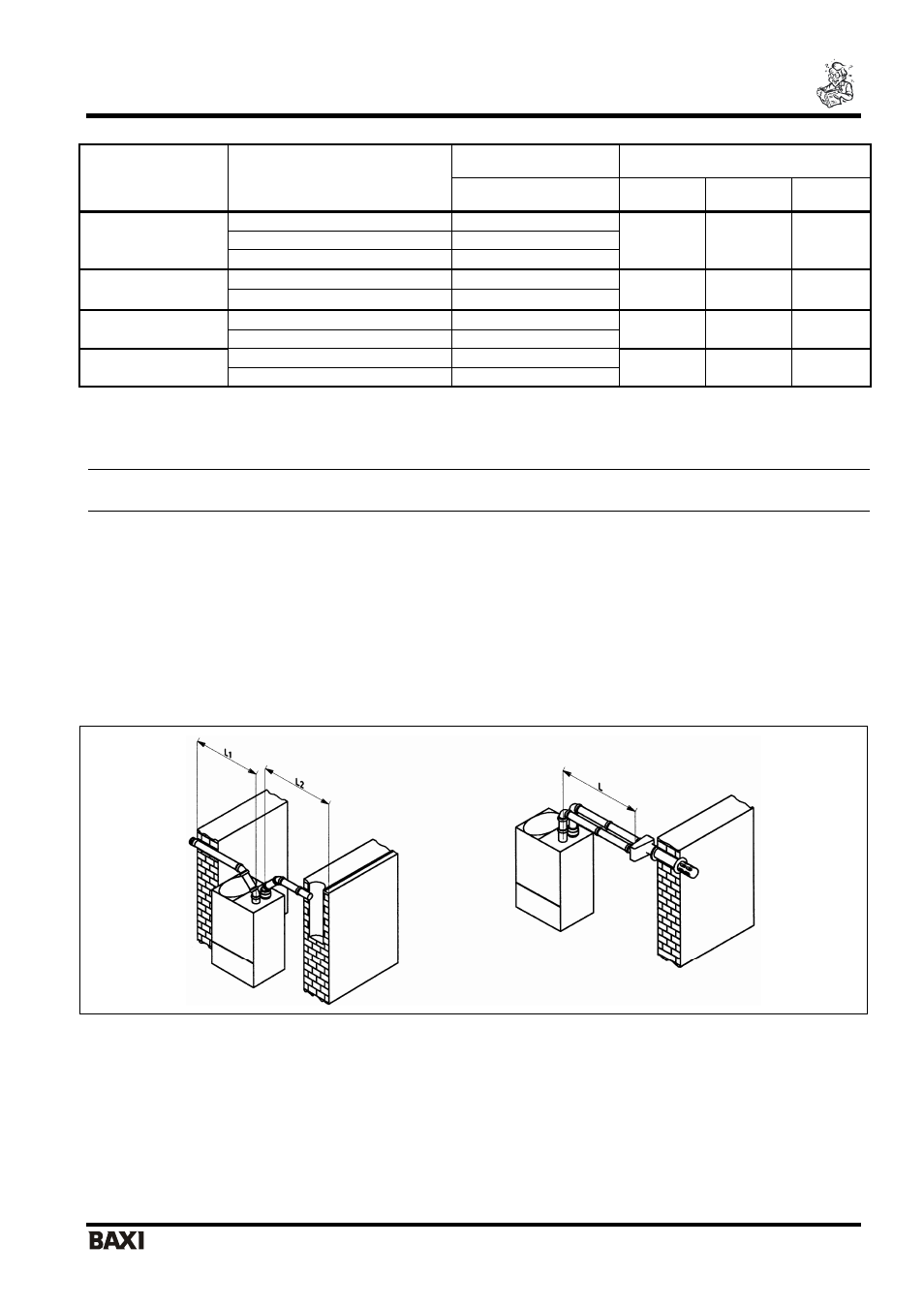

16.4 Варианты дымоотводящей системы по раздельным трубам с горизонтальными
наконечниками
Обратите внимание! Необходимо обеспечить горизонтальный наклон труб в наружную сторону не менее 1см на
каждый метр длины.
При установке комплекта для сбора конденсата дренажная труба должна быть наклонена в сторону котла.
Положение
регулятора
Содержание СО
2,
%
Модель котла
Максимальная длина
(L1+ L2) (м)
AFR
Метан
G.20
Пропан
G.30
Бутан
G.31
0
ч10
1
10
ч 30
2
NUVOLA3 140 Fi
20
ч 30
3
3,9 - 4,3
0
ч20
1
NUVOLA3 240 Fi
20
ч30
2
6,7 8,7 8,7
0
ч20
1
NUVOLA3 280 Fi
20
ч30
2
6,0 8,0 8,0
0
ч10
3
NUVOLA3 320 Fi
10
÷25
4
6,5 - 7,6
L max = 10 м
(L1 + L2)max = 30 м
(L1 + L2)max = 25 м для модели 320 Fi
