Шаг 6:

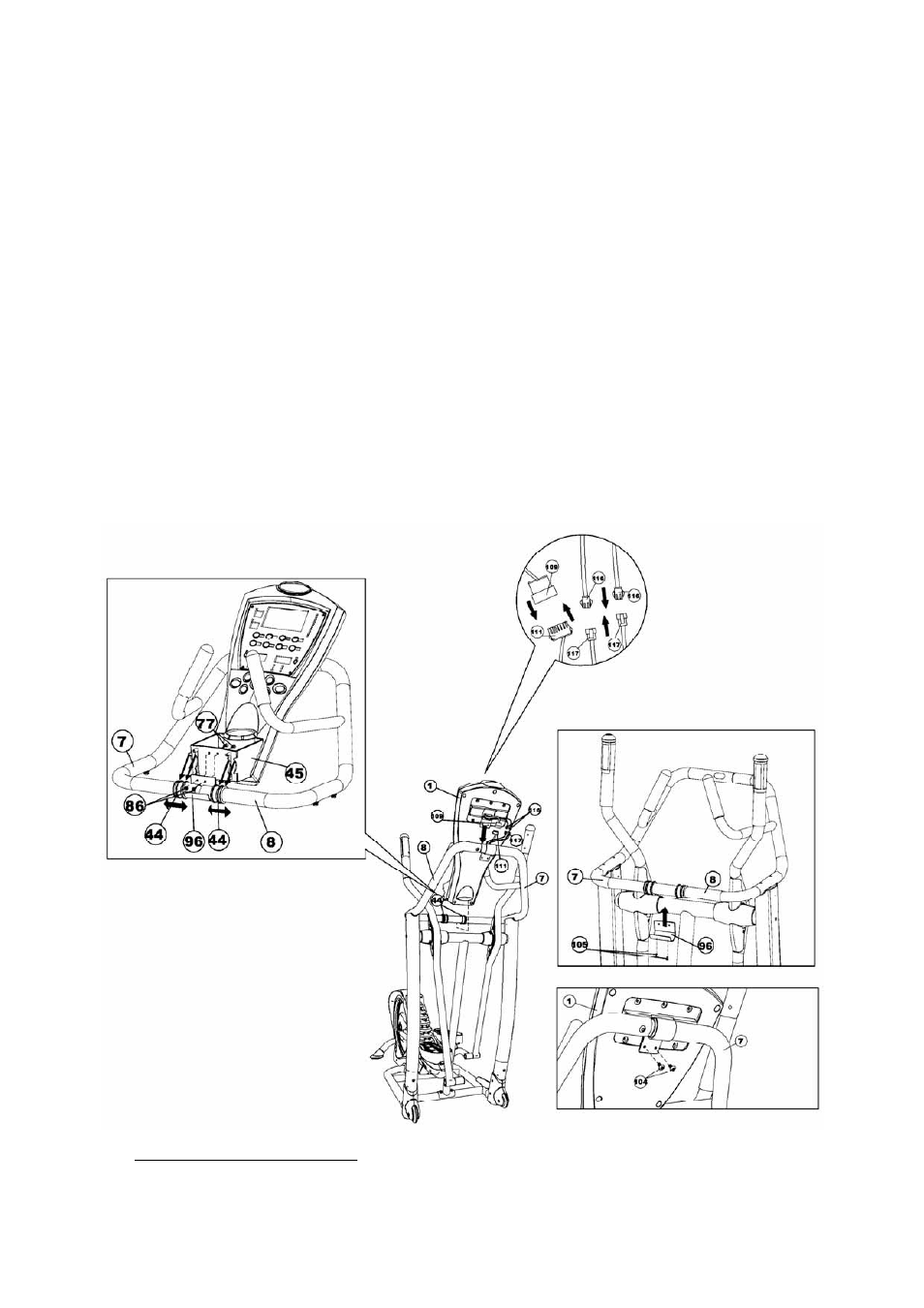

С помощью двух винтов M6 x 12 мм (105) прикрепите скобу лотка для принадлеж-
ностей (96) к левому поручню (7) и к правому поручню (8), как показано на рисунке 11.
Подключите наивысшую часть монтажного жгута (109) к верхней части монтаж-
ного жгута (111), а наивысшую часть провода датчика пульса (116) – к верхней части
провода датчика пульса (117), как показано на рисунке 12.
Прикрепите корпус пульта (1)
1
к левому поручню (7) и к правому поручню (8).
Сначала прикрепите край лотка принадлежностей (45) к резиновым кольцам (44), рас-
положенным на левом поручне (7) и на правом поручне (8). Затем прикрепите скобу
лотка принадлежностей (96) к лотку принадлежностей (45) с помощью двух болтов M6
x 15
мм (77) и двух нейлоновых гаек M6 (86), как показано на рисунке 13. После этого,
используя два винта M6 x 20 мм (104), прикрепите корпус пульта (1), как показано на
рисунке 14.
ЗАМЕЧАНИЕ: Удостоверьтесь, что все провода находятся внутри корпуса пульта,
и что они не защемлены.
1
В перечне комплектующих частей позиция (1) называется компьютером.
