– 14 –
СБОРКА
УСТРОЙСТВА

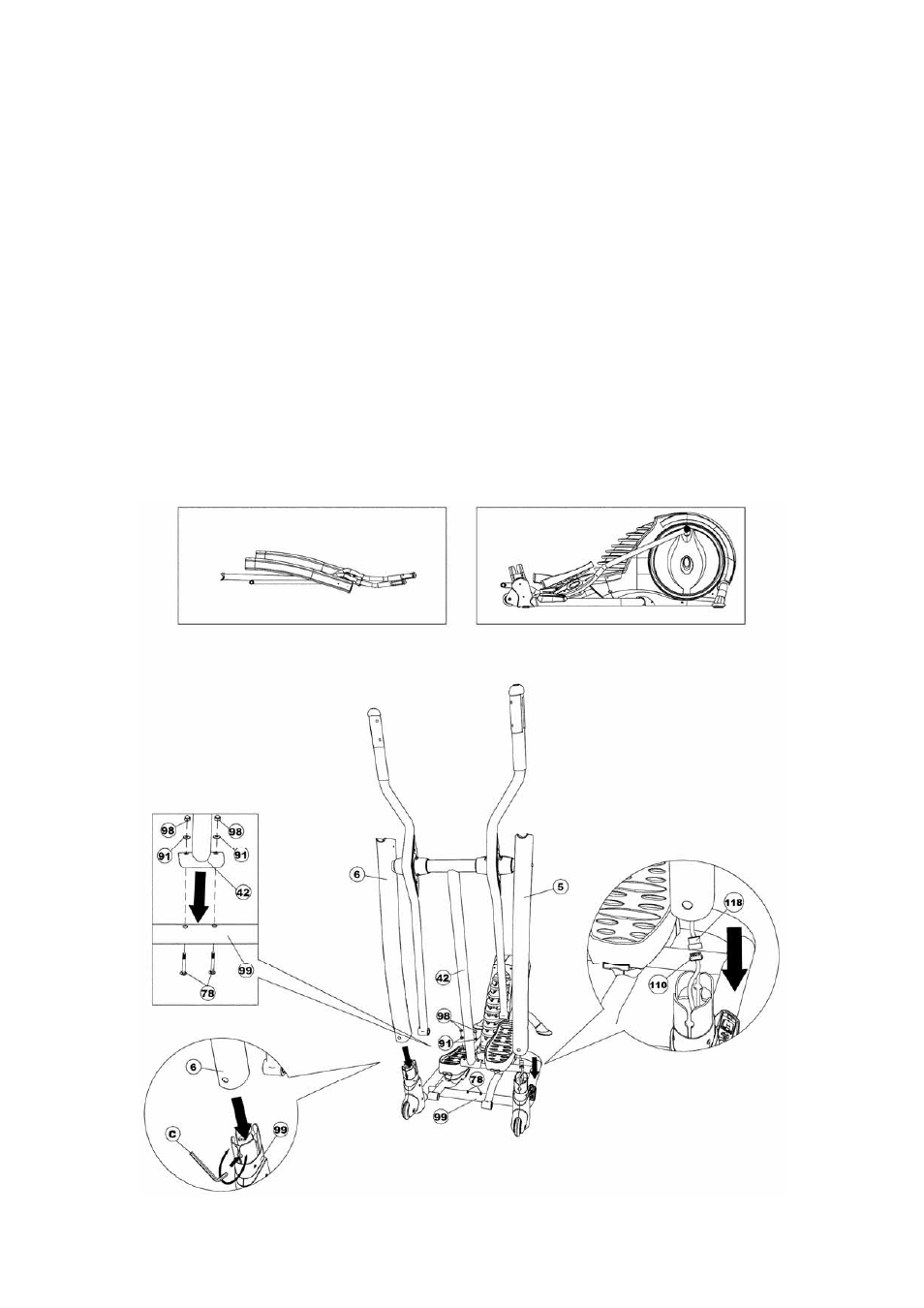

Шаг 1:
Выньте из картонной упаковки сборку верхней рамы и сборку основной рамы
Эллиптического Тренажера, как показано на рисунках 1 и 2.
Сначала подключите нижнюю часть монтажного жгута (110) к средней части мон-
тажного жгута (118), как показано на рисунке 5.
Вставьте левую боковую стойку (5) и правую боковую стойку (6) в основную раму
(99)
и закрепите их, затянув два болта, как показано на рисунке 4. Эти два болта зара-
нее установлены на основной раме (99) на заводе-изготовителе.
С помощью двух болтов M8 x 65 мм (78), двух фигурных шайб 8 мм (91) и двух
накидных гаек M8 (98) прикрепите стойку (42) к основной раме (99), как показано
на рисунке 3.
ЗАМЕЧАНИЕ: Удостоверьтесь, что провод находится внутри рамы, и что он не за-
щемлен.
Рисунок
1
Рисунок
2
Рисунок
3
Рисунок
4
Рисунок
5
