Использование внешнего усилителя

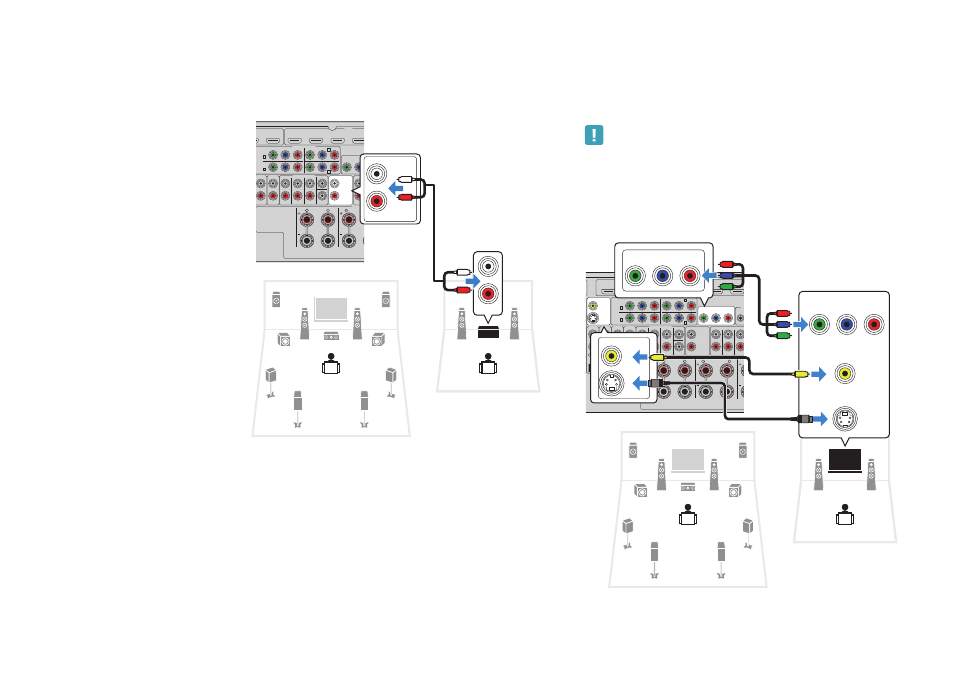

С помощью стереофонического штекерного кабеля подключите
к аппарату внешний усилитель, размещаемый в Zone2.
■
Подключение видеомонитора для Zone2
Подключите видеомонитор для Zone2, чтобы смотреть
видеозаписи в Zone2. Выберите один из следующих способов
подключения в зависимости от набора входных видеогнезд
видеомонитора.
• Преобразование видеосигнала между аналоговыми видео гнездами не
работает для видеовыхода в Zone2. Для просмотра видеоизображения,
воспроизводимого соответствующим устройством на мониторе Zone2
необходимо подключить монитор к данному аппарату так же, как к нему
подключено видеоустройство.
Чтобы назначить гнезда ZONE OUT видеомонитору Zone2 задайте
значение “Zone2” параметру “Назнач. выход монитора” (с.107)
в меню “Настройка”.
