Если выбрать источник входного сигнала, нажав клавиши AV1~4, AUDIO1~4 or
PHONO, аудиосигнал, который воспроизводится на аудиоустройстве, будет
выводиться через аппарат.

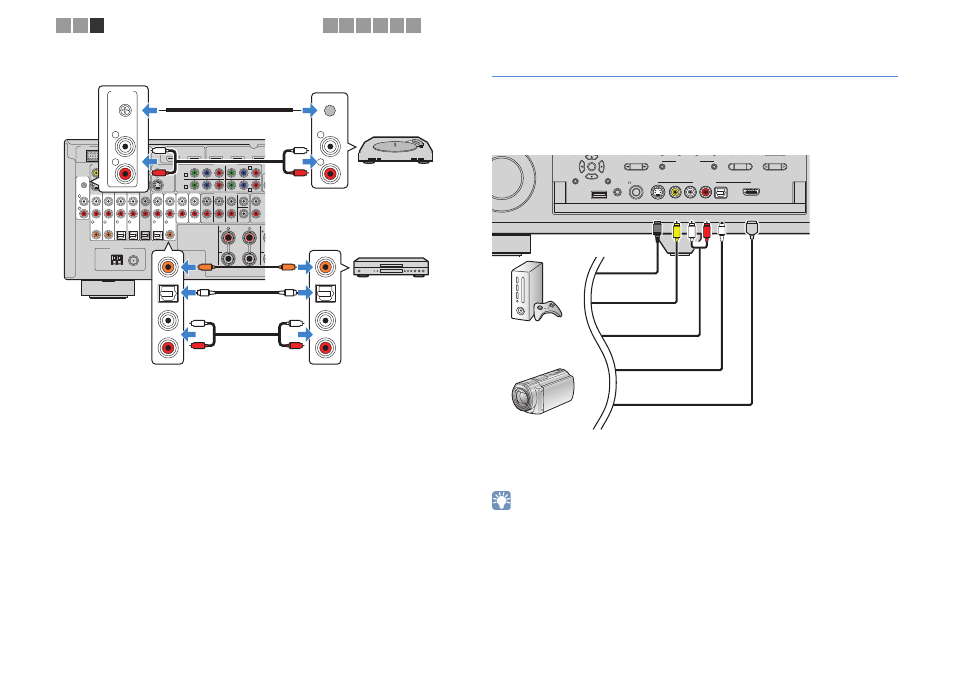

Подключение к гнездам на передней панели
Используйте гнезда VIDEO AUX на передней панели для временного подключения
к аппарату таких устройств, как игровая приставка или видеокамера.
Прежде чем подключать устройство к аппарату, убедитесь, что устройство
остановлено, и уменьшите его громкость.
Если в качестве источника входного сигнала аппарата выбрать “V-AUX”, нажав
клавишу V-AUX, видео/аудиосигнал, который воспроизводится на видеоустройстве,
будет выводиться через аппарат.
• Когда внешние видеоустройства подключены и к гнезду HDMI IN, и к видео/аудио гнездам,
то аппарат выводит входящий видео/аудиосигнал через гнездо HDMI IN.
