Ru
31
Аппарат оснащен различными входными гнездами, в том числе входными гнездами
HDMI, и позволяет подключать различные виды воспроизводящих устройств.
Сведения о том, как подключить устройство iPod, компонент Bluetooth или
запоминающее устройство USB, см. на последующих страницах.
- Подключение устройства iPod (с.61)
- Подключение Bluetooth-приемника (с.66)
- Подключение запоминающего устройства USB (с.68)
Подключение видеоустройств (например, BD/DVD-
проигрывателей)
Вы можете подключать к аппарату видеоустройства, такие как BD/DVD-проигрыватели,
телевизионные абонентские приставки и игровые приставки. Выберите один из
следующих способов подключения в зависимости от набора выходных видео/аудиогнезд
видеоустройства. Если на видеоустройстве есть выходное гнездо HDMI, рекомендуем
использовать подключение HDMI.
• Если вы подключили к аппарату телевизор не с помощью кабеля HDMI, вы не сможете можете
выводить сигнал на телевизор по интерфейсу HDMI.
• Дальнейшее описание предполагает, что вы не изменяли параметры “Назначение входа” (p.109)
в меню “Настройка”. При необходимости гнезда COMPONENT VIDEO (
,
,
,
), COAXIAL (a,
b, f) и OPTICAL (c, d, e) можно назначить другому источнику входного сигнала.
• Если установить несколько аудиоподключений для одного источника входного сигнала, аудиосигнал,
воспроизводимый данным аппаратом будет определяться в соответствии с настройкой “Аудио
выбор” (p.87) из меню “Опция”.
■

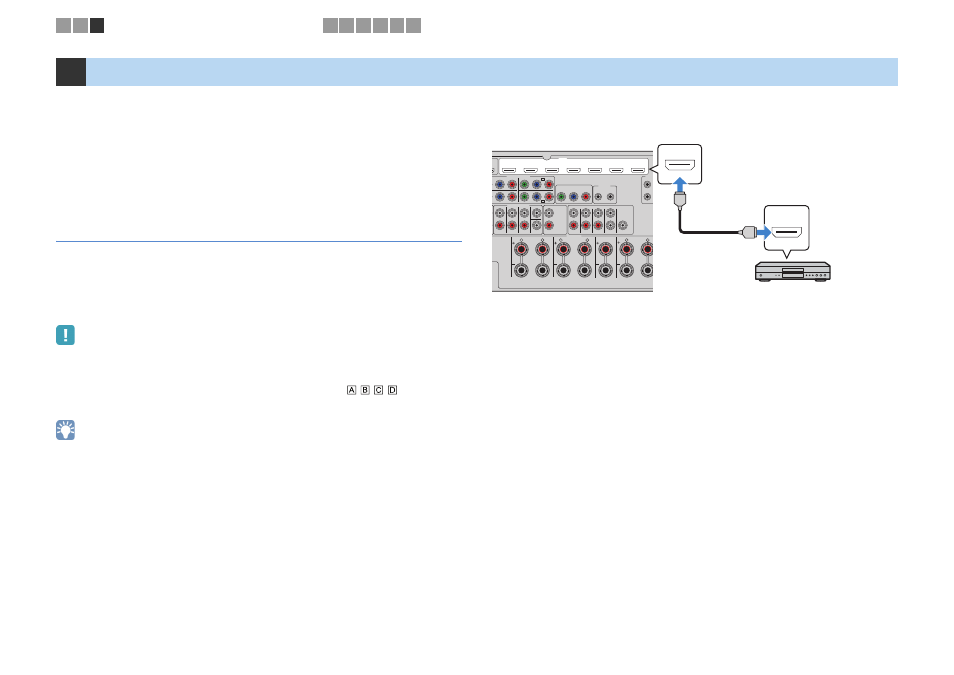

Соединение HDMI
Подключите видеоустройство к аппарату с помощью кабеля HDMI.
Если в качестве источника входного сигнала аппарата выбрать AV1~7, видео/
аудиосигнал, который воспроизводится на видеоустройстве, будет выводиться
через аппарат.
3
Подключение воспроизводящих устройств
+12V 0.1A
TRIGG
OUT
Y
P
B
P
R
1
2
2
HDMI
(1 BD/DVD)
MONITOR OUT/ZONE OUT
IN
OUT
AV 1
AV 2
AV 3
AV 4
AV 5
AV 6
AV 7
1
2
REMOTE
MULTI CH INPUT
ZONE OUT
CENTER
SUBWOOFER
ZONE 2
FRONT
SURROUND
SUR. BACK
SPEAKERS
CENTER
FRONT
SURROUND BACK
SURROUND
R
L
R
R
L
L
SINGLE
PRE OUT
SUBWOOFER
CENTER
FRONT
SURROUND
SUR. BACK
(SINGLE)
P
B
P
R
Y
P
B
P
R
AV 3
COMPONENT VIDEO
C
AV 4
D
HDMI
HDMI
HDMI
Аппарат (вид сзади)
Выход HDMI
Видеоустройство
Гнезда HDMI (AV1~7)
