Ru
37

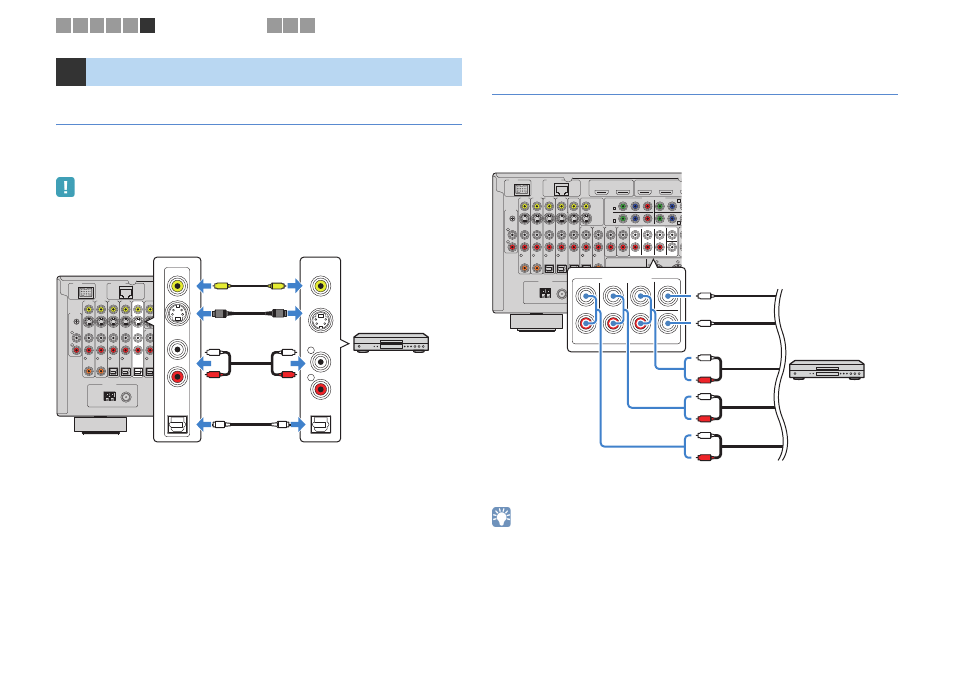

Подключение видео-/аудиозаписывающих устройств
Для подключения видео-/аудиозаписывающих устройств используются гнезда AV
OUT. Через эти гнезда выводится видео/аудиосигнал, выбранный в качестве
источника входящего сигнала.
• Гнезда AV OUT не могут выводить видео- и аудиосигналы, поступающие через гнезда HDMI или
COMPONENT VIDEO.
Подключение устройства, поддерживающего
аналоговый многоканальный вывод
Устройства, поддерживающие аналоговый многоканальный вывод, например,
DVD-проигрыватель и SACD-проигрыватель, можно подключить к гнездам MULTI
CH INPUT.
Если в качестве источника входного сигнала аппарата выбрать “MULTI CH”, нажав
клавишу MULTI, видео/аудиосигнал, который воспроизводится на видеоустройстве,
будет выводиться через аппарат.
• С помощью пункта “Видеовыход” (с.90) меню “Вход” можно выбрать отображение источника
видеосигнала, если выбрано “MULTI CH”. При подключении видеоустройства (DVD-проигрывателя
и др.) к гнездам MULTI CH INPUT для подключения видеосигнала используйте входное гнездо,
указанное в “Видеовыход”.
• Поскольку данный аппарат не осуществляет перенаправление сигналов, подаваемых через гнезда
MULTI CH INPUT с целью компенсации в случае отсутствующих колонок, задайте соответствующие
настройки на внешнем устройстве (DVD-проигрывателе и др.) в соответствии с конфигурацией колонок.
• В случае выбора опции “MULTI CH” в качестве источника входного сигнала выбор режима звука
и регулировка тональности будут недоступны.
6
Подключение других устройств
DOCK
FM 75Ω
ANTENNA
OPTICAL
AV OUT
R
L
AV 3
AV 4
AV 2
AV 1
A
AUDIO 1
(2 TV)
(1 BD/DVD)
5
OPTICAL
4
OPTICAL
3
COAXIAL
2
COAXIAL
1
6
AM
(4 RADIO)
PHONO
NETWORK
GND
MONITO
ZONE
VIDEO
S VIDEO
AUDIO
OPTICAL
AV OUT
R
L
V
L
R
L
R
O
O
S
S
V
Аппарат
(вид сзади)
Гнезда AV OUT
Видео / аудиовход
Видео/аудио
записывающее
устройство
DOCK
FM 75Ω
ANTENNA
OPTICAL
AV OUT
R
L
HDMI OUT
ARC
1
2
(1 BD/DVD)
AV 1
AV 2
AV
AV 3
AV 4
AV 2
AV 1
AUDIO 4
MULTI CH INPUT
AUDIO 3
AUDIO 2
(3 CD)
AUDIO 1
(2 TV)
(1 BD/DVD)
CENTER
SUBWOOFER
Z
FRONT
SURROUND
SUR. BACK
SURROUND
R
5
OPTICAL
4
OPTICAL
3
COAXIAL
2
COAXIAL
1
COAXIAL
6
L
AM
(4 RADIO)
PHONO
NETWORK
GND
Y
P
B
P
R
Y
P
B
MONITOR OUT/
ZONE OUT
AV 1
AV 3
COMPONENT VIDEO
A
AV 2
B
C
AV 4
D
MULTI CH INPUT
CENTER
SUBWOOFER
FRONT
SURROUND
SUR. BACK
L
R
L
R
L
R
Аппарат (вид сзади)
Гнезда MULTI
CH INPUT
Выход канала
(Центр)
Устройство,
поддерживающее
аналоговый
многоканальный
вывод
(Сабвуфер)
(Центр. тылы)
(Тылы)
(Фронт)
1 2 3 4 5 6
Прочие подключения
7 8 9
