Ru
38

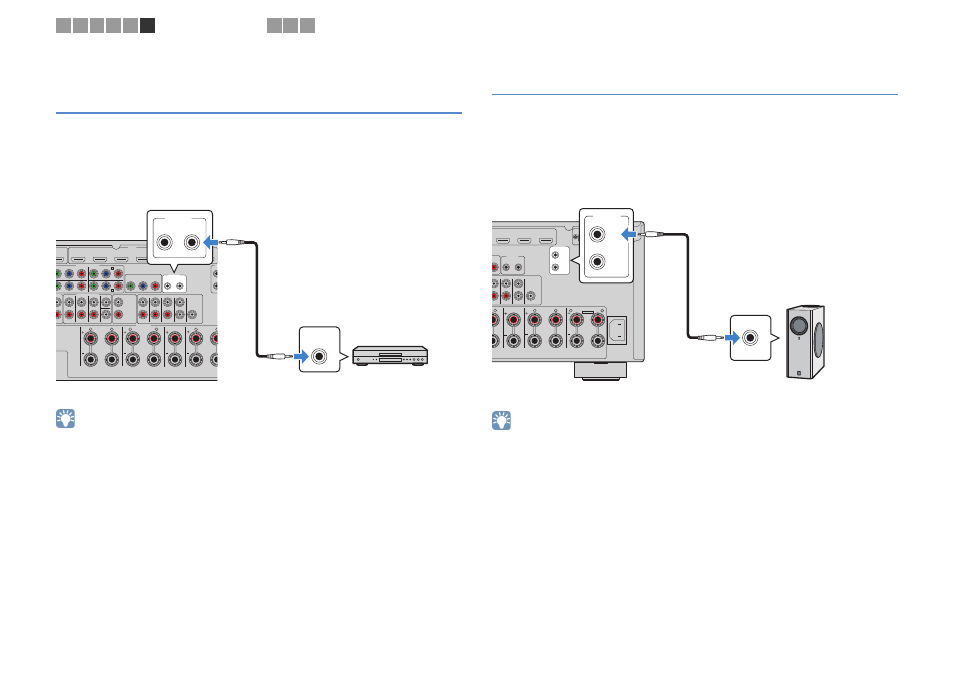

Подключение устройства, поддерживающего
связанное воспроизведение функции SCENE (удал
енное подключение)
Если у вас есть устройство Yamaha, способное передавать управляющий сигнал
для функции SCENE, вы можете управлять устройством Yamaha в сочетании
с выбором сцены (c. 49), подключив его к гнезду REMOTE OUT с помощью
монофонического аналогового мини-кабеля.
• Если подключить устройство Yamaha, поддерживающее связанное воспроизведение для функции
SCENE, к гнезду REMOTE OUT, можно начать воспроизведение на устройстве Yamaha совместно с
выбором сцены (c. 49). Чтобы включить связанное воспроизведение для функции SCENE, укажите
тип устройства в пункте “Упр. устр-вом” (с.91) в меню “Сцена”.
• Можно также подключить ресивер/передатчик инфракрасного сигнала для управления устройствами
в основной зоне из Zone2 (c. 78).
Подключение устройства, совместимого
с функцией триггера
Функция триггера позволяет управлять внешним устройством совместно с
управлением аппаратом (включением и выключением питания, выбором входного
сигнала и т. п.). Если у вас есть сабвуфер Yamaha, поддерживающий системное
подключение, или устройство с гнездом триггерного ввода, вы можете использовать
функцию триггера, подключив внешнее устройство к гнезду TRIGGER OUT.
• Вы можете настроить параметры функции триггера в пунктах “Триггерн. выход1” и “Триггерн.
выход2” (c. 110) в меню “Настройка”.
+12V
TR
Y
P
B
P
R
1
2
2
HDMI
(1 BD/DVD)
MONITOR OUT/ZONE OUT
IN
OUT
AV 1
AV 2
AV 3
AV 4
AV 5
AV 6
AV 7
REMOTE
DIO 4
MULTI CH INPUT
ZONE OUT
CENTER
SUBWOOFER
ZONE 2
FRONT
SURROUND
SUR. BACK
SPEAKERS
CENTER
FRONT
SURROUND BACK
SURROUND
R
L
R
R
L
L
SINGLE
PRE OUT
SUBWOOFER
CENTER
FRONT
SURROUND
SUR. BACK
(SINGLE)
Y
P
B
P
R
Y
P
B
P
R
AV 3
COMPONENT VIDEO
C
AV 4
D
IN
OUT
REMOTE
IN
REMOTE
Аппарат
(вид сзади)
Гнездо REMOTE OUT
Устройство Yamaha
(DVD-проигрыватель и т. п.)
Удаленный входной сигнал
+12V 0.1A MAX.
AC IN
TRIGGER
OUT
P
R
1
2
T
IN
OUT
AV 5
AV 6
AV 7
1
2
REMOTE
CENTER
FRONT
BI–AMP
ZONE 2/F.PRESENCE/
R
R
L
L
L
GLE
RS-232C
E OUT
SUBWOOFER
CENTER
RROUND
SUR. BACK
(SINGLE)
EXTRA SP
+12V 0.1A MAX.
TRIGGER
OUT
1
2
Аппарат
(вид сзади)
Вход системного
подключения
Сабвуфер Yamaha, поддерживающий
системное подключение
Гнезда TRIGGER OUT
1~2
1 2 3 4 5 6
Прочие подключения
7 8 9
