Подключите к аппарату телевизор для вывода на него входного видеосигнала
данного аппарата.
Вы сможете воспроизводить звук с телевизора через аппарат.
Способ подключения зависит от функций входных видеогнезд телевизора.
Для выбора способа подключения см. инструкцию по эксплуатации телевизора.
■
Способ подключения 1 (телевизор, совместимый
с управлением HDMI и функцией ARC)

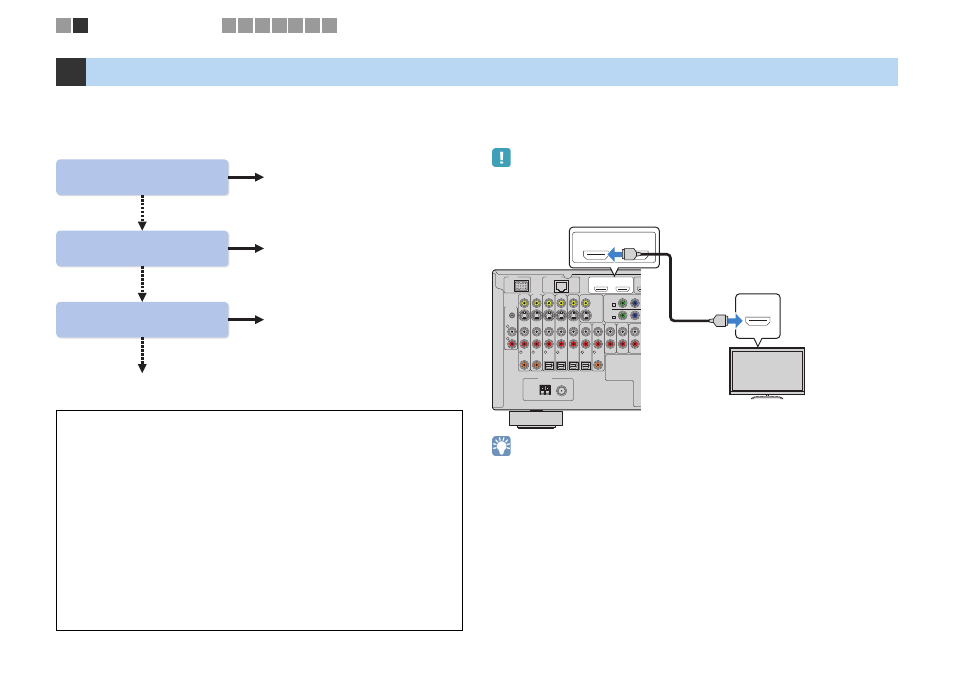

Соедините аппарат и телевизор с помощью кабеля HDMI.
• Дальнейшее описание предполагает, что вы не изменяли параметры “HDMI” (c. 104) в меню “Настройка”.
• Управление HDMI доступно только для гнезда HDMI OUT 1.
• Если вы подключили к аппарату телевизор по интерфейсу HDMI, вы можете выводить входной
видеосигнал на телевизор независимо от того, как вы подключили а аппарату видеоустройства.
Более подробные сведения см. “Схема передачи видеосигнала” (с.132).
• Используя гнездо HDMI OUT 2, можно подключить другой телевизор или проектор (c. 30).
2
Подключение телевизора
Сведения об управлении HDMI
Управление HDMI позволяет управлять внешними устройствами по интерфейсу
HDMI. Если вы подключите к аппарату телевизор, поддерживающий управление
HDMI, с помощью кабеля HDMI, то сможете управлять аппаратом (включать и
выключать его, регулировать громкость и т.п.) и телевизором с помощью пульта
ДУ телевизора. Также вы сможете управлять воспроизводящими устройствами,
подключенными с помощью кабеля HDMI (например, BD/DVD-проигрывателем,
поддерживающим управление HDMI). Более подробные сведения см. “HDMI
Контроль” (с.133).
О функции ARC (Audio Return Channel)
Функция ARC позволяет передавать аудиосигналы в обоих направлениях
с помощью управления HDMI. Поэтому если вы с помощью одного кабеля HDMI
подключили к аппарату телевизор, поддерживающий управление HDMI и ARC,
вы можете выводить видео/аудиосигнал на телевизор или принимать входной
аудиосигнал с телевизора.
Ваш телевизор поддерживает
Audio Return Channel (ARC)?
Ваш телевизор поддерживает
Управление HDMI?
Ваш телевизор оснащен
входным гнездом HDMI?
■
Способ подключения 3 (c. 28)
■
Способ подключения 2 (c. 27)
■
Способ подключения 1 (c. 25)
■
Способ подключения 4 (c. 29)
Да
Да
Да
Нет
Нет
Нет
