Подключение колонок
Подключите колонки, размещенные в комнате, к аппарату.
Колонки, которые необходимо подключить
Если вы используете 7 колонок, рекомендуем использовать две из них в качестве
тыловых колонок окружающего звучания (*1) или фронтальных колонок присутствия (*2).
• К аппарату также можно подключить до 2 сабвуферов (со встроенным усилителем).
• Сведения об использовании внешнего усилителя мощности (усилитель Hi-Fi, и т.д.) для усовершенствования
качества звучания см. в разделе “Подключение внешнего усилителя мощности” (с.23).
Кабели, необходимые для подключения (продаются отдельно)
Кабели колонок (по числу колонок)
Штекерный аудиокабель (2 для подключения 2 сабвуферов).

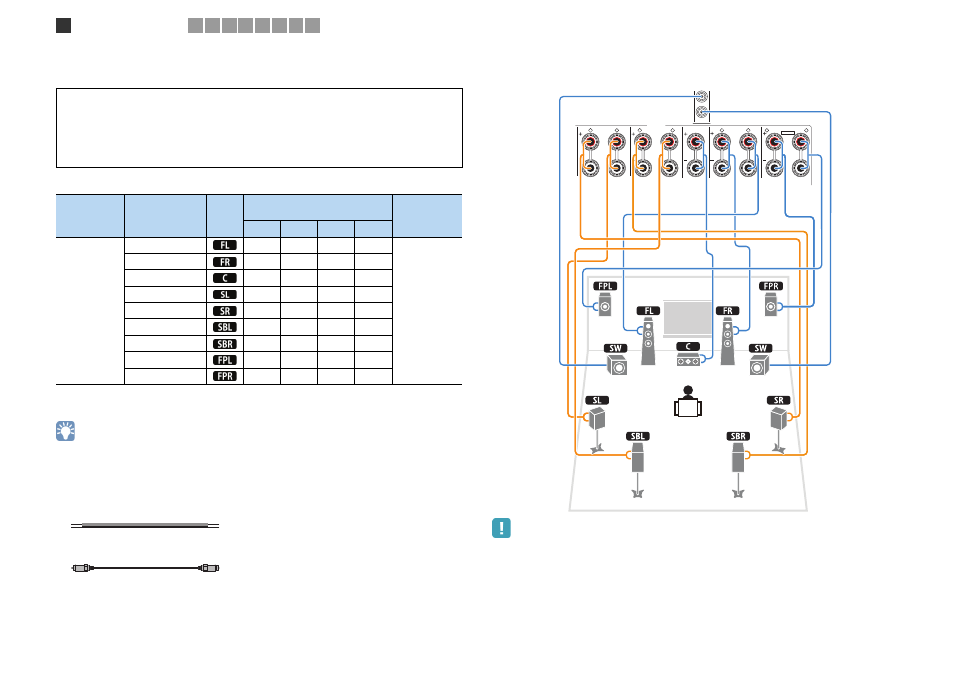

Диаграмма подключения
Подключите колонки к аппарату в соответствии со следующей диаграммой.
• Если используется только одна тыловая колонка окружающего звучания, подключите ее к гнезду SINGLE
(слева).
Предупреждение
• Перед подключением колонок извлеките из розетки силовой кабель переменного тока данного аппарата
и выключите сабвуфер.
• Соблюдайте осторожность, чтобы жила кабеля колонки не касалась чего-либо и не контактировала
с металлическими деталями данного аппарата. Это может привести к повреждению аппарата или
колонок. В случае короткого замыкания цепи кабеля колонки при включении аппарата на дисплее
передней панели появится сообщение “CHECK SP WIRES”.
Комната
Тип колонок
Сокр.
Система колонок
(число каналов)
Назн.ус.мощн.
7+2
7
5
2
Основная зона
Фронт левый
●
●
●
●
Basic (по
умолчанию)
Фронт правый
●
●
●
●
Центр
●
●
●
Тыл левый
●
●
●
Тыл правый
●
●
●
Центр.тыл.лев.
●
*1
Центр.тыл.прав.
●
*1
Фронт презенс (L)
●
*2
Фронт презенс (R)
●
*2
–
+
–
+
1
2
MULTI CH INPUT
ZONE OUT
CENTER
SUBWOOFER
ZONE 2
URROUND
SUR. BACK
SPEAKERS
CENTER
FRONT
SURROUND BACK
SURROUND
BI–AMP
ZONE 2/F.PRESENCE/
R
L
R
R
R
L
L
L
SINGLE
PRE OUT
SUBWOOFER
CENTER
FRONT
SURROUND
SUR. BACK
(SINGLE)
EXTRA SP
Аппарат (вид сзади)
1
Подключение колонок
2 3 4 5 6 7 8 9
