Настройте параметры для управления HDMI.
a Включите HDMI Контроль на телевизоре и воспроизводящих устройствах
(BD/DVD-проигрывателе, поддерживающем HDMI Контроль, и т. п.).
b Выключите питание телевизора, затем выключите аппарат и воспроизводящие
устройства.
c Включите аппарат и воспроизводящие устройства, а затем включите питание
телевизора.
d Выберите источник входного видеосигнала телевизора для вывода видеосигнала
с аппарата.
e Проверьте следующее.
Аппарат: выбран источник входного сигнала, к которому подключено
воспроизводящее устройство. Если это не так, выберите источник входного
сигнала вручную.
Телевизор: видеоизображение с воспроизводящего устройства отображается
на экране телевизора.
f Убедитесь, что данный аппарат синхронизирован с телевизором надлежащим
образом, выключив телевизор или изменив громкость телевизора с помощью
пульта ДУ телевизора.
Настройка завершена.
Когда с помощью пульта ДУ выбирается ТВ-программа, источник входного
сигнала аппарата автоматически переключается на “AUDIO1”, а аппарат
воспроизводит звук с телевизора.
• Если функция управления HDMI работает ненадлежащим образом, попробуйте отключить от
розетки и повторно включить силовой кабель аппарата и телевизора. Возможно, это разрешит
проблему.
• В изначальных заводских настройках в качестве входного аудиосигнала телевизора установлено
значение “AUDIO1”. Если вы подключили к гнездам AUDIO1 какое-либо внешнее устройство,
используйте параметр “Аудиовход ТВ” (c. 104) в меню “Настройка” для изменения источника
входного аудиосигнала телевизора. Для использования функции SCENE (c. 49) также необходимо
изменить источник входного сигнала для SCENE(TV).
■
Способ подключения 3 (телевизор с входными
гнездами HDMI)

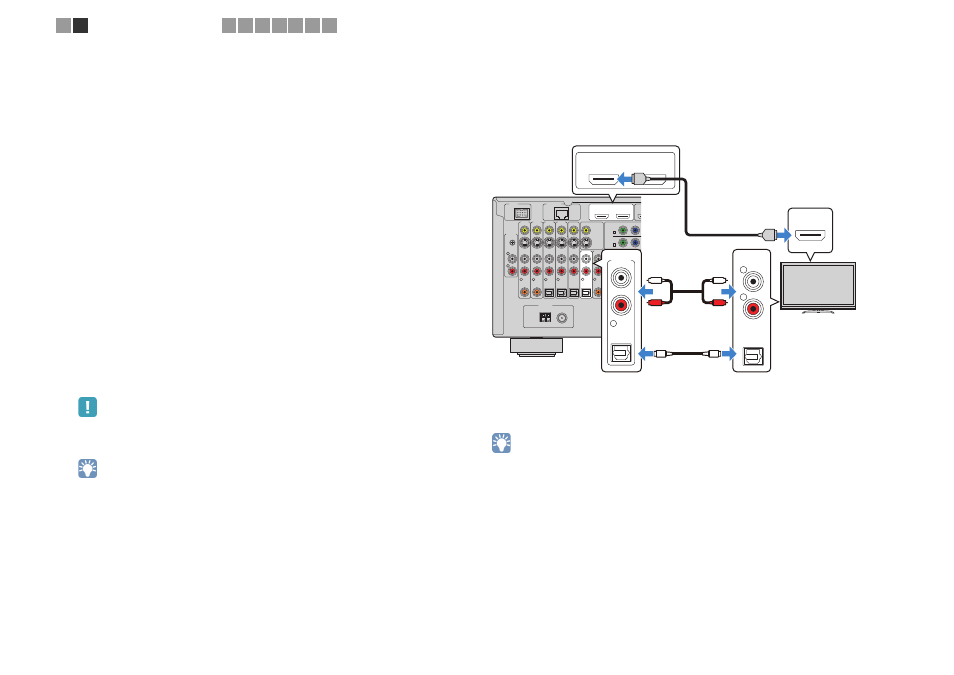

Подключите телевизор к аппарату с помощью кабеля HDMI и аудио кабеля
(цифрового оптического кабеля или цифрового стереокабеля).
Если в качестве источника входного сигнала аппарата выбрать “AUDIO1”, нажав
AUDIO1 или SCENE(TV), звук с телевизора будет воспроизводиться на аппарате.
• Если вы подключили к аппарату телевизор по интерфейсу HDMI, вы можете выводить входной
видеосигнал на телевизор независимо от того, как вы подключили а аппарату видеоустройства.
Более подробные сведения см. “Схема передачи видеосигнала” (с.132).
• Используя гнездо HDMI OUT 2, можно подключить другой телевизор или проектор (c. 30).
• Если вы подключили к гнездам AUDIO1 какое-либо внешнее устройство, подключите телевизор к
одному из гнезд AUDIO2~4. Для использования функции SCENE (c. 49) также необходимо изменить
источник входного сигнала для SCENE(TV).
